Cakewalk V-STUDIO 20 [17/42] Входная секция

Roland V-STUDIO 20. Руководство пользователя 17

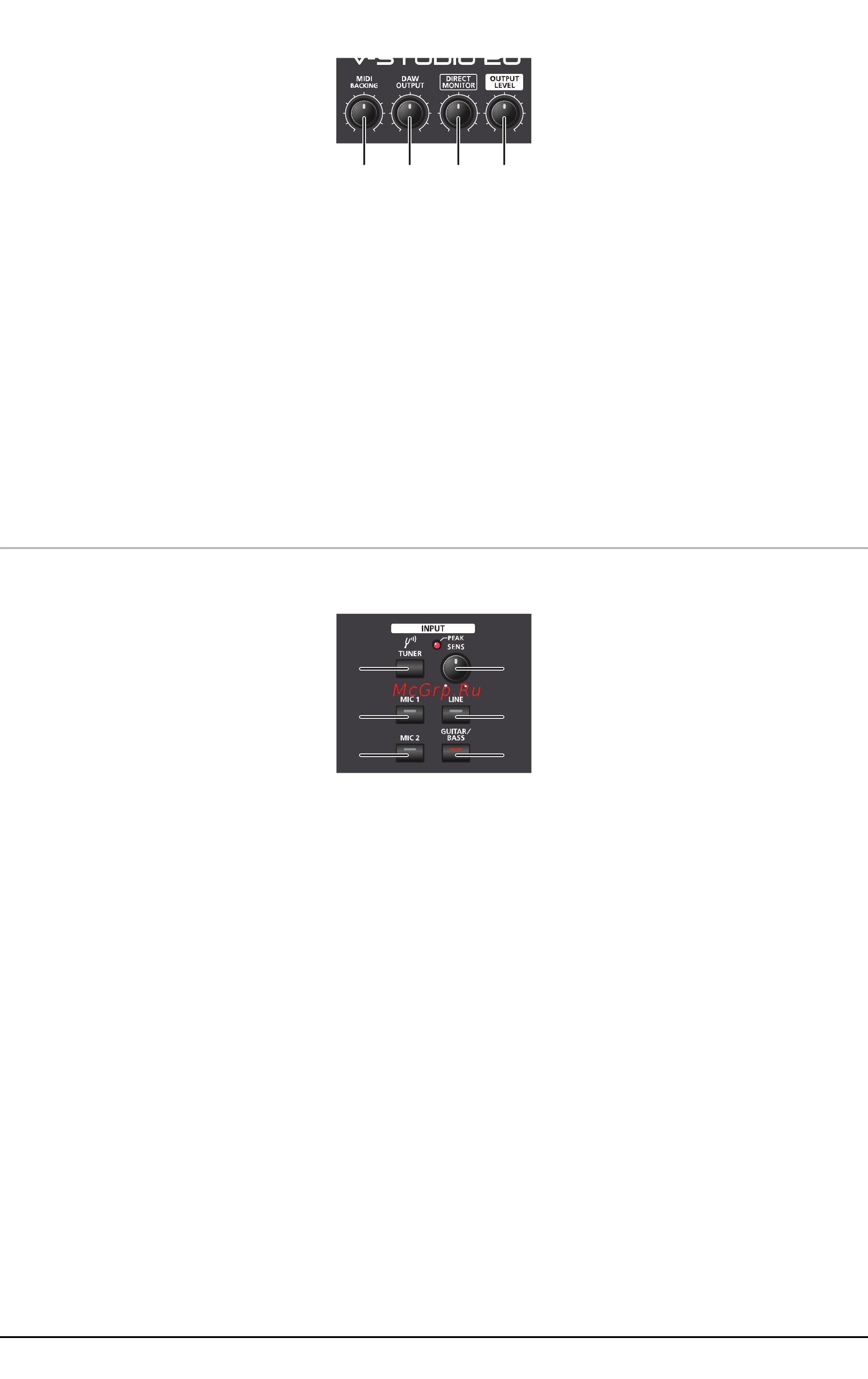

Выходная секция

1. Регулятор MIDI BACKING

Управляет громкостью трека MIDI Backing в программе Guitar Tracks 4.

2. Регулятор DAW OUTPUT

Управляет общей громкостью треков в программе Guitar Tracks.

Примечание: Регуляторы MIDI BACKING и DAW OUTPUT функционируют при работе программы Guitar

Tracks 4.

3. Регулятор DIRECT MONITOR

Устанавливает уровень на выходе процессора эффектов, встроенного в V-STUDIO 20. Этот регулятор не

оказывает воздействия на сигнал, записываемый на трек.

4. Регулятор OUTPUT LEVEL

Устанавливает уровень громкости в наушниках и мониторах, подключенных к VS-20.

Входная секция

1. Кнопка [TUNER]

Включает тюнер, встроенный в программу VS-20 Editor, который служит для настройки инструментов.

2. Регулятор SENS /Индикатор PEAK

Устанавливают уровень сигнала со входов MIC 1, MIC 2, LINE и GUITAR/BASS.

При завышенном уровне входного сигнала загорается индикатор PEAK.

Примечание: Чтобы получить оптимальное качество записи, установите регулятором [SENS]

максимально возможный уровень сигнала, при котором индикатор PEAK не загорается.

3. Кнопка [MIC 1]

Подает сигнал с входа MIC 1 (встроенные стереомикрофоны).

4. Кнопка [MIC 2]

Подает сигнал с входа MIC 2.

5. Кнопка [LINE]

Подает сигнал с входов LINE.

6. Кнопка [GUITAR/BASS]

Подает сигнал с входа GUITAR/BASS.

Примечание: При одновременном нажатии кнопок [MIC 2] и [GUITAR/BASS] включается режим

параллельной записи.
