20 Roland V-STUDIO 20. Руководство пользователя

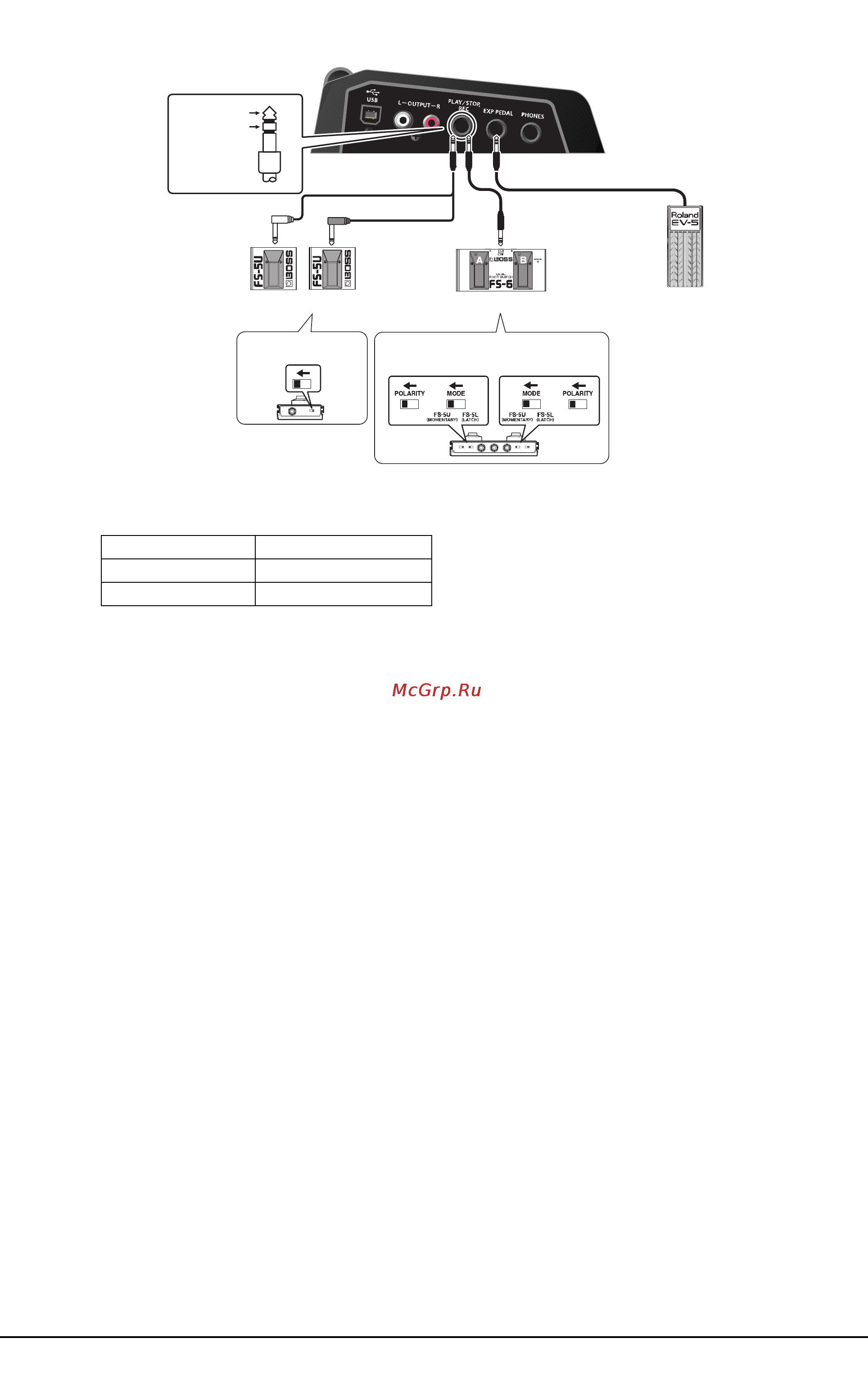

Подключение ножных педалей (опциональных)

Управлять работой Guitar Tracks 4 можно с помощью подключенных ножных педалей.

Примечание: Ножная педаль и педаль экспрессии в комплект поставки не входят.

Примечание: Если коммутационные кабели содержат резисторы, уровень входного сигнала на разъемах

INPUT может быть занижен. В таком случае используйте аудиокабели без резисторов.

В зависимости от взаимного расположения микрофонов и динамиков в ряде случаев может возникать

самовозбуждение. Чтобы решить эту проблему:

1. Измените ориентацию микрофонов.

2. Удалите микрофоны от динамиков.

3. Уменьшите уровни громкости.

Примечание: НЕ подключайте ничего к неиспользуемым входным разъемам.

Примечание: Используйте только рекомендуемую педаль экспрессии (Roland EV-5, BOSS FV-500L, FV-

500H; приобретается отдельно). При подключении педалей других типов прибор может

выйти из строя.

Педаль Функция

Footswitch 1 Воспроизведение

Footswitch 2 Запись

Roland PCS-31L

Roland PCS-33

BOSS FS-5U

BOSS FS-6

Footswitch 1 Footswitch 2 Footswitch 2 Footswitch 1

Педаль

экспрессии

Наконечник

Кольцо

Установите селекторы следующим образом

Селектор полярности

Белый

(наконечник)

Красный

(кольцо)
