16 Roland V-STUDIO 20. Руководство пользователя

4. Разъем MIC 2 (симметричный вход XLR)

Аналоговый аудиовход для подключения микрофона.

Примечание: Данный вход обеспечивает фантомное питание для конденсаторных микрофонов. При

использовании микрофонов этого типа включайте фантомное питание.

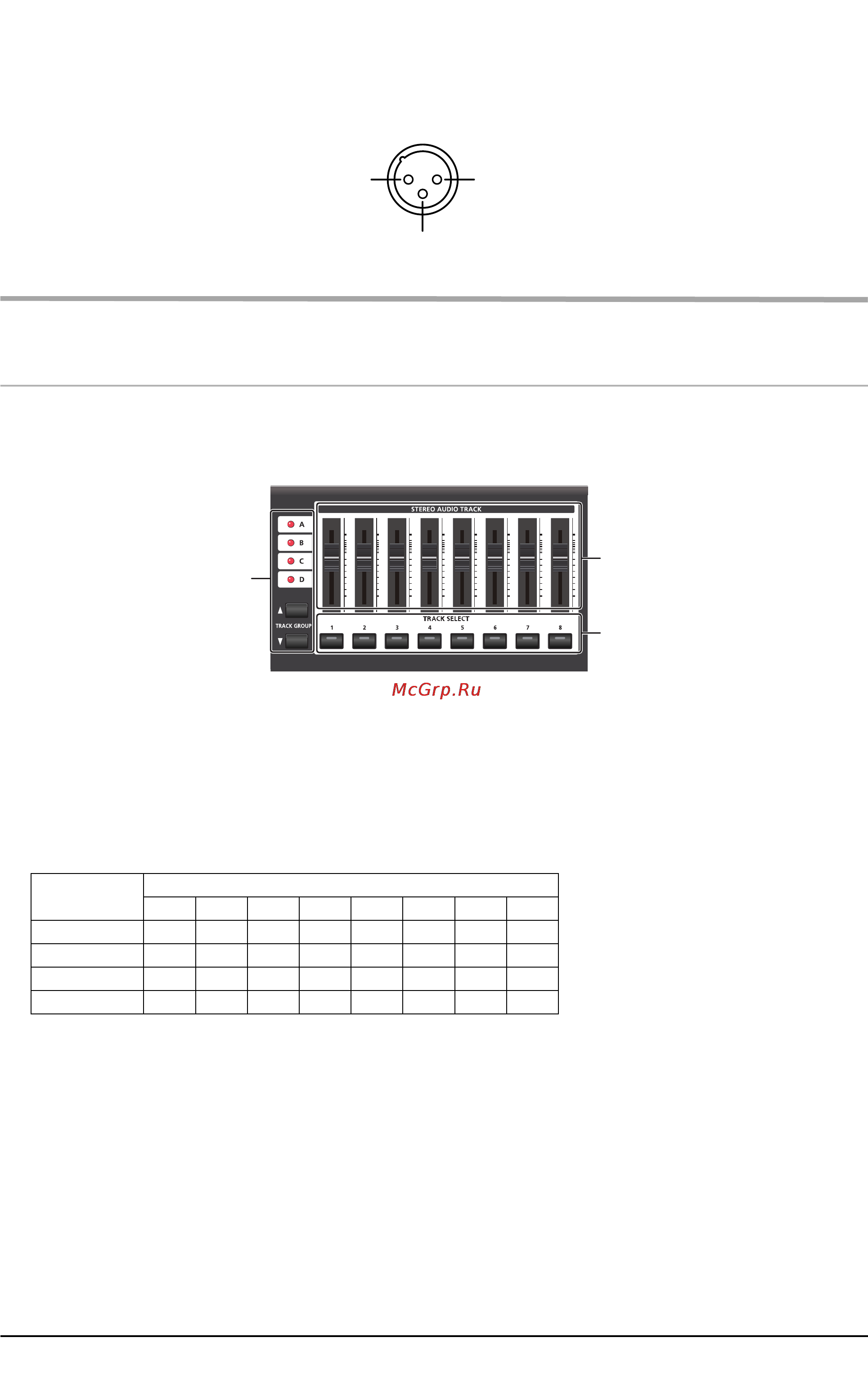

Прибор оборудован симметричным разъемом XLR. Схема его распайки приведена на рисунке. Всю

коммутацию осуществляйте в соответствии с распайкой подключаемого оборудования.

Верхняя панель

Секция треков

Данная секция управляет треками.

1. Фейдеры стерео аудиотреков

Устанавливают громкость соответствующих треков в программе Guitar Tracks.

2. Кнопки/индикаторы выбора групп треков

Доступны 4 группы треков — “A/B/C/D”, каждая из которых содержит 8 треков. Выбранная в настоящий момент

группа обозначается индикатором.

Переключая группы треков, одновременно можно просматривать 8 треков.

3. Кнопки/индикаторы TRACK SELECT

Служат для выбора записываемого трека. Индикатор выбранного трека горит.

Группа

треков

Кнопка TRACK SELECT

12345678

A 12345678

B 9 10 11 12 13 14 15 16

C 1718192021222324

D 2526272829303132

1: земля2: (+)

3: (-)
