ИНСТРУКЦИЯ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
ЭЛЕКТРИЧЕСКОГО ПРОЕКЦИОННОГО ЭКРАНА Access 220V ФИРМЫ DRAPER
Данная инструкция по установке и эксплуатации может быть предоставлена на
государственном языке той страны, в которой вы покупаете устройство.
Попросите копию у вашего дистрибьютора.
Как повесить экран
При размещении проекционной поверхности и проверке зазоров для
эксплуатации экрана помните, что проекционная поверхность
отцентрирована в корпусе. Независимо от способа монтажа,
руководствуйтесь следующими правилами:
1. Монтажные кронштейны упакованы отдельно в картонной коробке.
Установите каждый кронштейн сверху корпуса, как показано ниже, и
затяните комплектующимися винтами. Кронштейн должен быть размешен в
пределах 46 см от каждого конца корпуса экрана. Кронштейны можно снять
и установить корпус с помощью протяжных винтов, продетых через
верхнюю часть корпуса (отверстия сверлятся на месте).
2.
Экран должен быть точно установлен и прочно закреплен, чтобы
вибрация или даже злонамеренное дергание за проекционную
поверхность не ослабили установку.
3. Мастер по установке должен убедиться, что используемые крепления
имеют адекватную прочность и подходят для установки выбранной
поверхности. Вспомогательные технические средства (цепи, кабели,
стержни и т.д.) должны располагаться, по существу, вертикально.
4. По завершении установки должен быть обеспечен доступ ко всему
основанию корпуса.
5. Спереди, сзади и сверху корпус должен быть прямой, и не
подвергаться воздействию силы, которая может его деформировать
или наклонить.
6. В случае выполнения покраски на месте, рекомендуется
предварительно удалить вал с полотном. Если вы не хотите их
удалять, то следует закрыть разрез снизу корпуса, чтобы защитить
просмотровую поверхность от брызг краски или аэрозоля.
Внимание!
1. Внимательно прочтите инструкцию перед началом работы. Сохраните
ее для последующего использования. Точно следуйте всем
указаниям. При несоблюдении инструкции гарантия теряет силу.
Аккуратная установка и правильная эксплуатация обеспечат вам
долгосрочную и безотказную работу экрана Draper.
2. Обеспечьте свободный доступ к экрану, чтобы его можно было убрать
в случаях повреждения его полотна или необходимости проведения
какого-либо другого технического обслуживания.
3. Экран при установке нужно выровнять горизонтально (используя
ватерпас).
7. Не заделывайте устройство в потолке, пока не будет завершена
электропроводка и пока вы не убедитесь в успешной работе экрана.
Электрические соединения
Экран работает на однофазном токе 220В, 50 Гц.
Распределительная колодка расположена сразу над нижней панелью
доступа с левой стороны экрана (Стандартный вариант. Также может быть
выполнена справа).
Снимите нижнюю панель доступа, чтобы получить доступ к крышке
распределительной колодки. (См. ниже инструкцию удаления нижней
панели доступа). Снимите четыре (4) шестигранных винта, которые
фиксируют крышку распределительной колодки, чтобы открыть клеммную
колодку, как показано в электрической схеме на стр. 4.
Если опциональная схема низковольтного управления или
видеоинтерфейсное управление предопределена и установлена
производителем, то обратитесь к электрической схеме на стр. 3.
Экран поставляется с полностью собранной внутренней проводкой и
управляется установленными в ней переключателями. Провод для
подключения экрана к выключателю (выключателям) электропитания
обеспечивается электромонтажником. Соединения должны выполняться в
соответствии с электрической схемой и проводка должна соответствовать
национальным и местным правилам электроснабжения.
Все операционные переключатели должны быть выключены
(позиция «off») перед подключением электропитания.
Установка/удаление панели основания Access
Панель основания Access цепляется за крючки снизу каждой стороны
корпуса экрана и затем поворачивается вниз до сцепления с кронштейном
на каждом конце панели основания Access и при щелчке устанавливается
на место посредством стопорного шарика на каждом конце. Убедитесь, что
панель основания Access защелкнулась на месте с каждой стороны.
Для снятия панели основания Access, поднимите вверх с каждого угла
панель смежную с разрезом внизу корпуса.
При повороте панели основания Access приблизительно на 20° она может
быть снята с выступа корпуса и затем полностью удалена из корпуса.
Корпус Access, вид снизу
Если вы столкнетесь с какими-либо трудностями при установке
или техническом обслуживании вашего экрана Access, обратитесь к
своему дилеру или в компанию Draper, Inc по адресу Spiceland,
Indiana, по телефону 765-987-7999, по факсу 765-987-1689 или по
электронной почте draper@draperinc.com.
4. Не прикрепляйте ничего к утяжелителю (Dowel) экрана или его
проекционной поверхности.
5. Выключатели, используемые при эксплуатации экрана, упакованы
отдельно в коробке с экраном. Не выбросьте их случайно вместе с
упаковочным материалом.
6. Электропитание экрана при эксплуатации: 220В, 50 Гц в зависимости
от заказанной модели.
ПРИМЕЧАНИЕ: Перед поставкой экран прошел полный контроль и
испытания в заводских условиях и квалифицирован как пригодный к
эксплуатации.

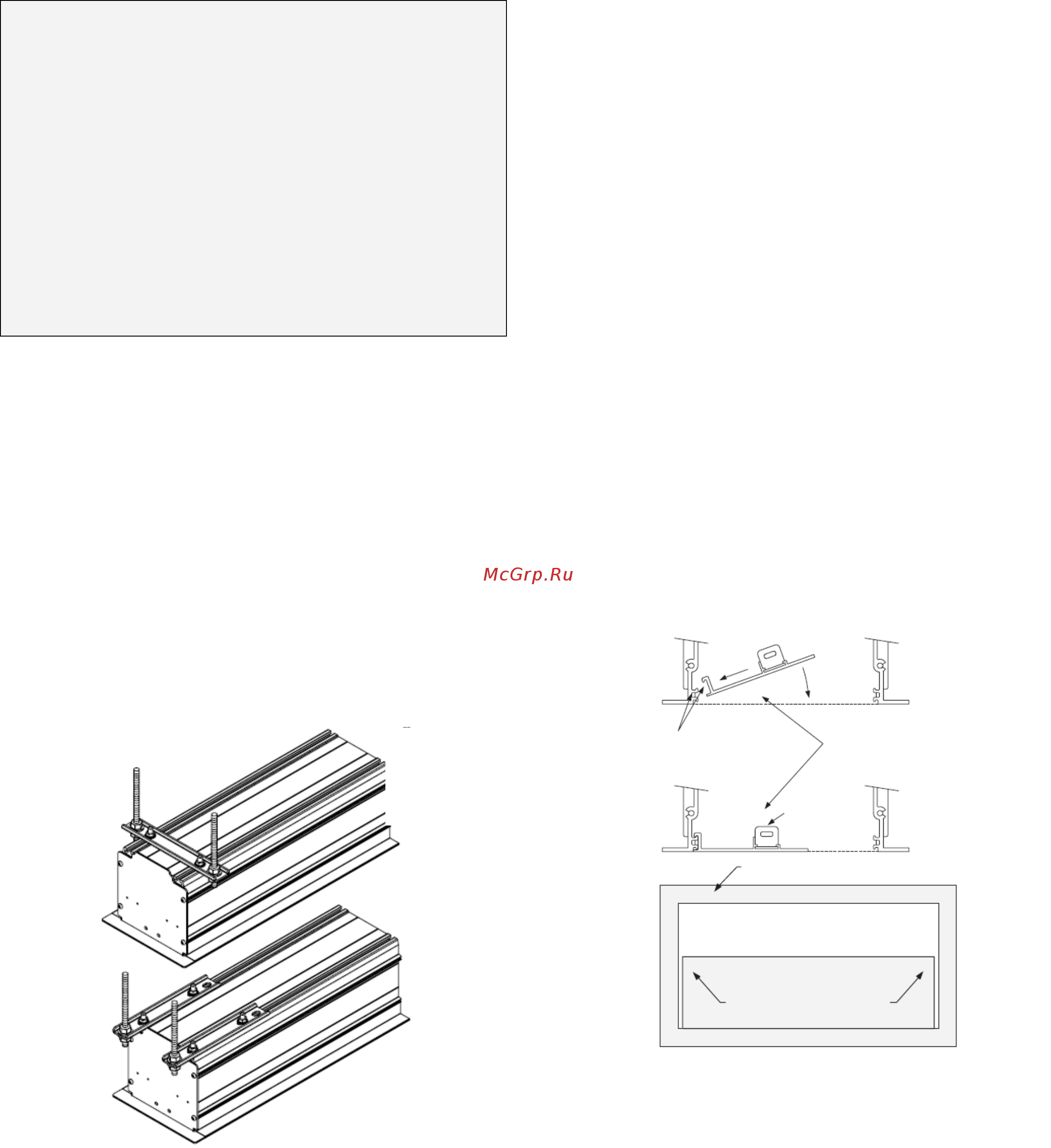

Типичная установка
Размеры корпуса на стр.3
Слоты в
верхней части
корпуса,
позволяют
установить
кронштейны в
углах
А
льтернативная
установка
(требуется
дополни-
тельная
установка
кронштейнов
При повороте панели основания
A
ccess приблизительно на 20°
она может быть снята с выступа
корпуса.
Используя крючки и выступы, панель
поворачивается вниз до сцепления с диском
кронштейна и при щелчке устанавливается
на место посредством стопорного шарика
на каждом конце.
Монтажный кронштейн (по
одному на каждом конце панели
основания Access.
Нижняя кромка корпуса Access.
Точки нажатия вверх на панели
основания Access для ее
снятия.
