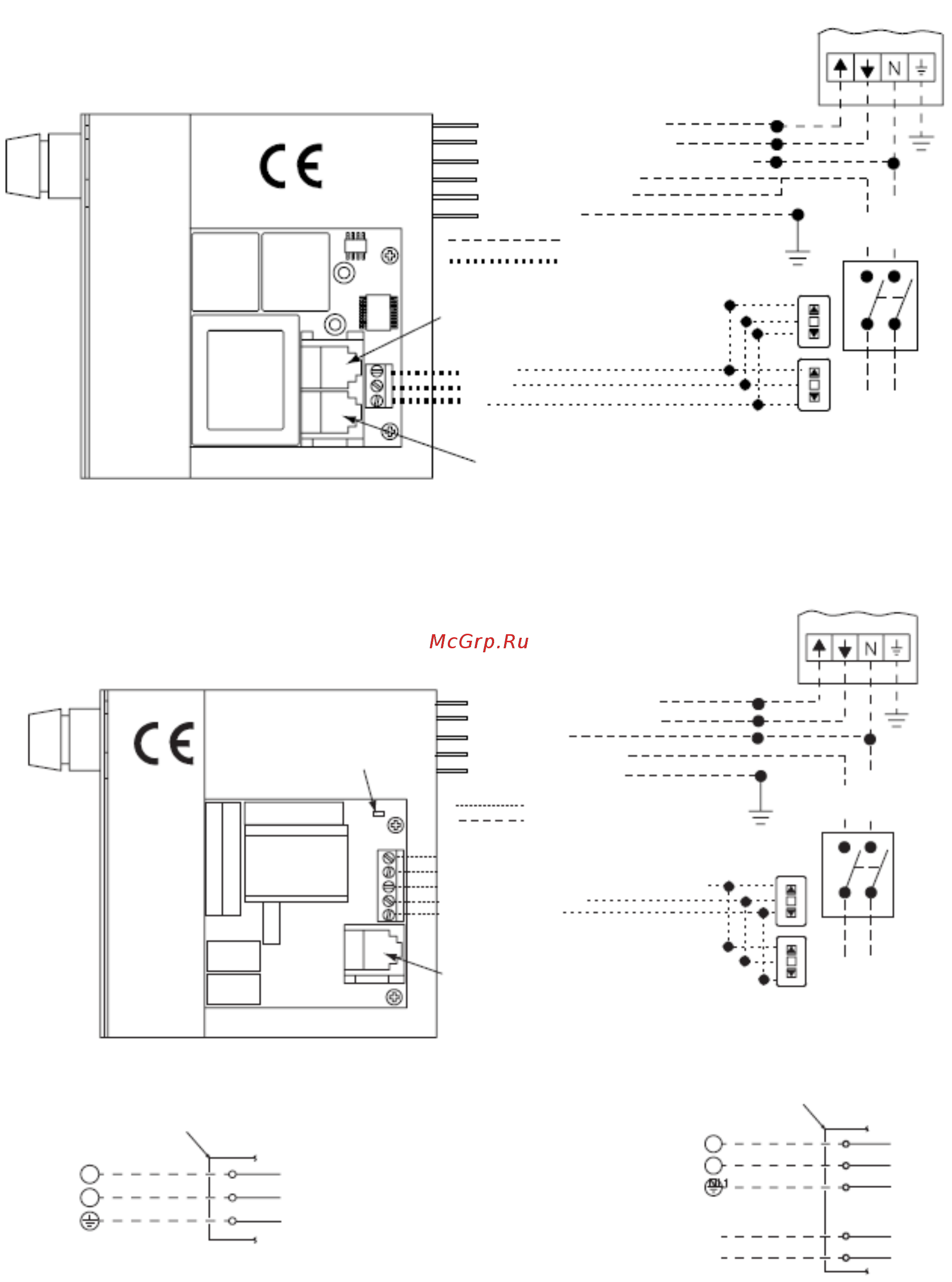

Электрическая схема низковольтного (или беспроводного) управления
Красный к экрану (направленный)
Коричневый к экрану (направленный)
Белый (общий) к экрану 110-120В пер. тока
Черный к сети 110-120В пер. тока
Желтый к сети 110-120В пер. тока
Зеленыйзаземление
Проводка, выполняемая электриком
Другой вариант низковольтной проводки
Распределительная
коробка с левого
края экрана
Порт Eye для приема сигналов ИК-Eye, РЧ или
светодиодного переключателя. Если требуется
использовать более одного, то нужен распределитель.
3-кнопокчный настенный переключатель
DOWN (вниз) – черный
COM (общий) – белый
UP (вверх) – красный
Порт Aux для подключения дополнительных модулей
LVC-III (до 6 соединений от порта Aux до порта Eye)
Управляющие
переключатели
24В пост. тока
Линия 230В, 50Гц
Под
напряжением
Нейтраль
Разъединитель всех
других полюсов
Электрическая схема (продолжение)
MC1
Распределительная
коробка с левого
края экрана
Под
напряжением
Нейтраль
Разъединитель всех
других полюсов
Линия 230В, 50Гц
Управляющие
переключатели
24В пост. тока
См. отдельную инструкцию по
последовательному интер-
фейсу RS232 для исполь-
зования его вместе со схемо
й
MC1.
Красный к экрану (направленный)
Черный к экрану (направленный)
Синийобщий
Коричневый к сети переем. тока 230В
Зеленый/желтый - заземление
Другой вариант низковольтной проводки
Проводка переем.тока, выполняемая электриком
Отверстие для ИК-глазка. Для приемника радиочастот
или светодиодного настенного переклюючателя
требуется приемный распределитель и источник
питания. Подключите приемник радиочастот или
светодиодный настенный переключатель и источник
питания к приемному распределителю, затем проведите
кабель
о
Схема встроенного низковольтного управления Схема встроенного управления видеоинтерфейса
т приемного распределителя к порту Eye схемы
MC1.
Программируемый светодиод
Плавкий
предохранитель
МС1
Данные RS232 от системы управления
Данные RS232 к системе управления
Заземление и общий сигнал ручного переключения
Ручное переключение - вниз
Ручное переключение - вверх
Распределительная коробка
с левого края экрана
Распределительная коробка
с левого края экрана
Внутренняя проводка экрана
Синий (нейтраль)
Черный (под напряжением)
Зеленый / желтый (заземление)
Пунктиром показана проводка,
выполняемая электромонтажником
Пунктиром показана проводка,
выполняемая электромонтажником
Источник питания
220 В перем тока
Источник питания
220 В перем тока
Внутренняя проводка экрана
Синий (нейтраль)
Черный (под напряжением)
Зеленый / желтый (заземление)
Триггерный сигнал
VIC220 (200В перем. тока, белый шнур и вилка)
VIC12 (12В пост. тока, коричневый и оранжевый
провода
