Установка моторизованного вала/полотна
Сначала следует снять панель основания экрана Acess.
Монтажный кронштейн приводного конца имеет металлическую скобу со
стопорным кольцом для принятия приводной головки. Отвинтите четыре
комплектующихся винта в кронштейне, чтобы их можно было вынуть с верхней
стороной кронштейна. Чтобы задействовать скобу приводного конца над двумя
каналами вверху корпуса экрана, поверните
кронштейн приблизительно на 45° против
часовой стрелки, чтобы дать возможность
верхней поверхности приводной скобы остаться
в плоскости напротив вершины внутри корпуса.
При поворачивании скобы по часовой стрелке,
чтобы она вошла в сцепление с каналами, она
сдвигается по длине корпуса в направлении
электрической распределительной колодки.
Выполните сцепление скобы неприводного
конца (прямоугольная монтажная площадка)
таким же образом, как и скобы приводного
конца, и переместите ее к противоположному
концу корпуса экрана. Не затягивайте
комплектующиеся винты на этой скобе, пока
узел вала/полотна не будет установлен и
отцентрирован в корпусе.
Установите черную шайбу и затяните зажим,
руководствуясь описанием в листе инструкции.
Примечание: Для успешной реализации
этого этапа, в его выполнении должны
быть задействованы два человека.
Поднимите модуль вала/полотна в корпус
экрана и полностью заведите приводную
головку в монтажную скобу двигателя,
убедившись, что стопорное кольцо
сцеплено с двигателем, и что кнопки
регулировки ограничительных пере-
ключателей просматриваются со стороны
основания корпуса экрана.
Поддерживая неприводной конец вала,
продвиньте монтажную скобу непривод-
ного конца в направлении вала. Вставьте
ось вала в нейлоновую втулку на
монтажной скобе неприводного конца.
Неприводная ось вала должна достаточно
далеко продвинуться в монтажной скобе,
чтобы зажимная шайба и пластинка могли
быть снова зафиксированы на стержне.
В случае невозможности зафиксировать
зажимную шайбу и пластинку вал может
отделиться от кронштейнов.
Чтобы отцентрировать полотно в корпусе
экрана, возможно, потребуется сместить
влево или вправо сборку вала/полотна и
скобы вала в монтируемом канале корпуса.
Прочно затяните комплектующиеся винты
на монтажных скобах вала.
Вставьте вилку электропроводки от
двигателя в соответствующее гнездо
распределительной коробки. Установите обратно панель основания Access,
руководствуясь вышеприведенным описанием.
Снятие моторизованного вала/полотна
Для снятия вала выполните вышеописанную процедуру «Установка
моторизованного вала/полотна» в обратной последовательности.
Эксплуатация
Будьте осторожны при первом запуске экрана! Выполните несколько раз
операции подъема и опускания, чтобы убедиться в успешной работе устройства.
220V SINGLE STATION CONTROL — 3-позиционный переключатель «UP-
OFF-DOWN» позволяет включить и остановить развертывание экрана в любой
точке. Отрегулированные на заводе ограничительные выключатели
обеспечивают автоматическую остановку экрана, когда он находится полностью
в верхнем (свернут в корпус) или нижнем (полностью развернут) положении.
220V MULTIPLE STATION CONTROL (Не утвержден ЕС) —
переключатели, похожие на переключатель 220В Single Station Control. Экран
останавливается, когда переключатели отпускаются, а затем движение экрана
можно возобновить в любом направлении. Отрегулированные на заводе
ограничительные выключатели обеспечивают автоматическую остановку экрана,
когда он находится полностью в верхнем (свернут в корпус) или нижнем
(полностью развернут) положении.
24 V СОNTROL — 3-кнопочный «UP-STOP-DOWN» переключатель позволяет
включить и остановить развертывание экрана в любом месте и работает в
любой последовательности. Отрегулированные на заводе ограничительные
выключатели обеспечивают автоматическую остановку экрана, когда он
находится полностью в верхнем (свернут в корпус) или нижнем (полностью
развернут) положении. Электромонтажник должен обеспечить коммутацию всех
полюсов в фиксированной проводке.
220V VIDEO INTERFACE CONTROL (Не утвержден ЕС) — Позволяет
осуществлять управление экраном посредством триггерного сигнала — при
появлении сигнала экран опускается автоматически. Имеется две версии:
модель VIC220 интегрирует операции экрана и лифта видеопроектора DRAPER
или видеопроектора или тюнера с переключенным выходом 220В. Модель VIC12
работает с интерфейсом с переключенным выходом 12В. Обе модели оснащены
приоритетным переключателем (VIC-OS), позволяющим выполнять независимые
операции. VIC-OS не комплектуется при заводской установке VIC220 и VIC12.
KEY OPERATED SWITCHING (Переключение ключом) (Не утвержден ЕС) —
В данной модели экрана может применяться два вида переключателей с ключом
(в комплект поставки не входят).
1) Запираемый ключом выключатель сетевого питания обеспечивает подачу
электропитания к экрану и переключателям. Когда он находится в положении
«off» (отключен), переключатели обесточены и не управляют экраном. Ключ
может быть снят с выключателя как в положении «Оn» (Вкл.), так и в положении
«Оff» (Выкл.).
2) 3-позиционный запираемый ключом переключатель позволяет управлять
положением экрана непосредственно ключом. В этом случае, оператор должен
всегда иметь ключ.
RS232/ЕTHERNET — Дополнительно, с помощью РЧ- или ИК пультов
дистанционного управления, может быть реализована связь с управляющими
переключателями по последовательному интерфейсу РS232 и сети Ethernet.
Регулировка

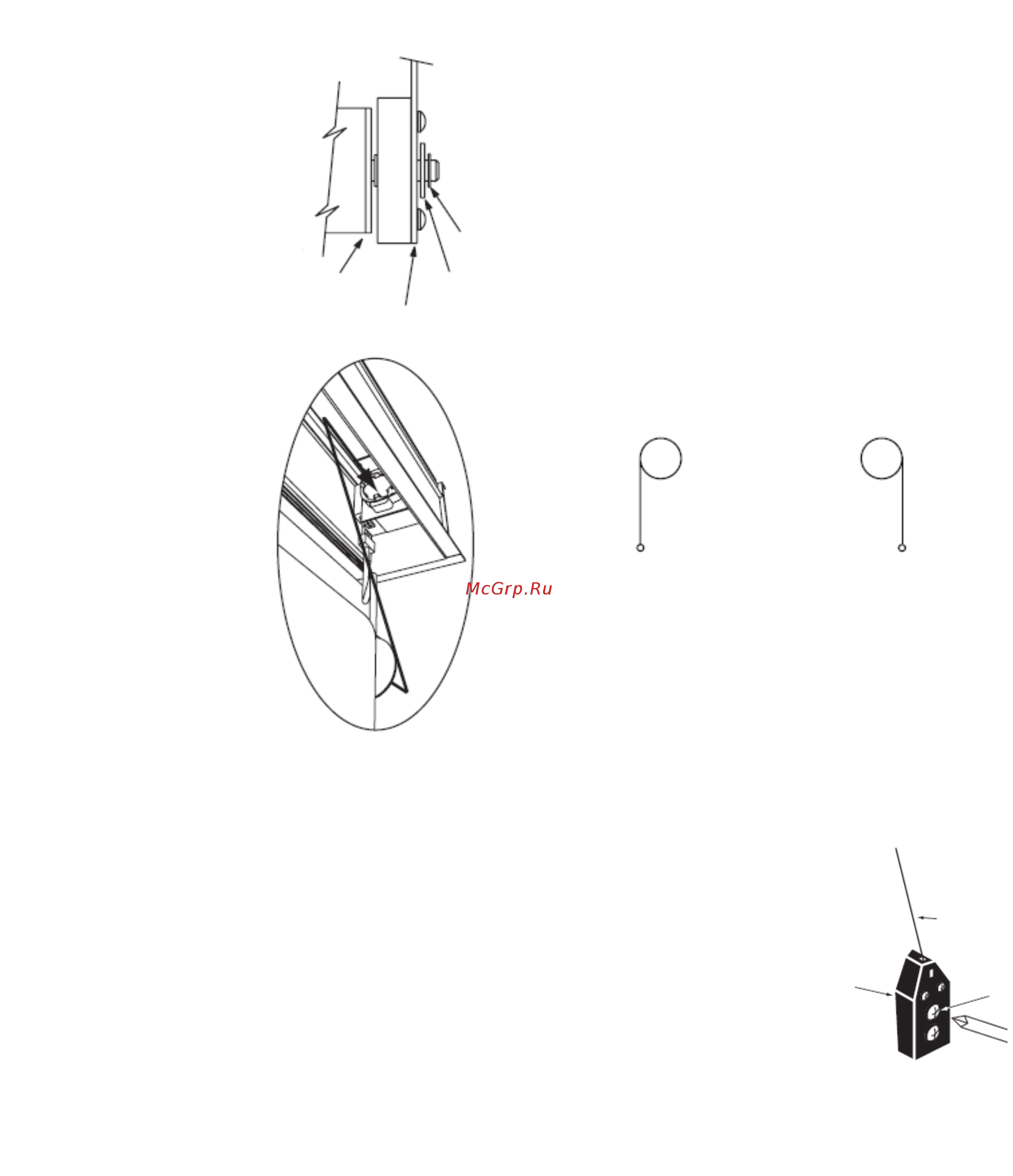

Сборка
моторизованного
вала.
Монтажная скоба
неприводного
конца вала.
Шайба
Зажимная
пластина.
Экран отрегулирован на заводе, и его последующая регулировка обычно не
требуется. Однако, если есть необходимость изменить верхнее «up» и
нижнее «down» положения остановки экрана, обратитесь к
нижеприведенной схеме, определите какое контактное гнездо, белое или
желтое, вам нужно отрегулировать и выполните следующие действия:
ВНИМАНИЕ! Перед изменением настройки ограничительных
выключателей убедитесь в том, что все управляющие переключатели
находятся в выключенном положении. Когда вы пробуете новую настройку,
всегда будьте готовы отключить экран вручную. Экран может получить
серьезные повреждения, если проекционная поверхность будет
разворачиваться слишком далеко вниз или сворачиваться слишком глубоко
в корпус экрана.
Развертывание полотна сзади вала Развертывание полотна спереди вала
Л
евосторонний
двигатель
белое гнездо – вниз
желтое гнездо – вверх
Со стороны
зрителей
Правосторонний
двигатель
белое гнездо – вверх
желтое гнездо – вниз
Л
РЕГУЛИРОВКА БЕЛОГО КОНТАКТНОГО ГНЕЗДА – белое гнездо расположено
на приводном конце вала экрана и может регулироваться маленькой отверткой.
Вращение гнезда против часовой стрелки даст возможность валу развернуться
дальше вверх или вниз (в соответствии со схемой). Вращение гнезда по часовой
стрелке сократит операцию, результируя более быстрой остановкой. Один
полный оборот гнезда изменяет позицию остановки просмотровой поверхности
приблизительно на 32 мм.
РЕГУЛИРОВКА ЖЕЛТОГО КОНТАКТНОГО ГНЕЗДА – желтое гнездо
расположено на приводном конце вала экрана и может регулироваться
маленькой отверткой. Вращение гнезда против часовой стрелки даст
возможность валу развернуться дальше вверх или вниз (в соответствии со
схемой). Вращение гнезда по часовой стрелке приведет к более быстрой
остановке. Один полный оборот гнезда изменяет позицию остановки
просмотровой поверхности приблизительно на 32 мм.
НИКОГДА НЕ РАЗВОРАЧИВАЙТЕ ПРОСМОТРОВУЮ ПОВЕРХНОСТЬ
НАСТОЛЬКО, ЧТОБЫ ОБНАЖИТЬ КАКИЕ-ЛИБО ЧАСТИ ВАЛА ЭКРАНА.
Процедура регулировки натяжения поверхности экрана
Система натяжения поверхности экрана
фирмы Draper отрегулирована в заводских
условиях и, обычно, не требует
дополнительной регулировки на месте
эксплуатации экрана. Однако при появлении
складок, волн или иных признаков
необходимости регулировки шнуров
натяжения экрана, следует выполнить
следующую процедуру.
1. Определите, с какой стороны экрана нужно
регулировать натяжение.
2. Обеспечьте доступ к утяжелителю (Dowel) с
этой стороны экрана.
евосторонний
двигатель
белое гнездо – вверх
желтое гнездо – вниз
Со стороны
зрителей
Правосторонний
двигатель
белое гнездо – вниз
желтое гнездо – вверх
Шнур
натяжения
Утяжели-
тель
(Dowel)
Регулиро-
вочный
винт
Предостережение: Не дотрагивайтесь до
проекционной поверхности экрана и не
изгибайте ее!
3. С помощью отвертки с головкой Philips
отожмите верхний подпружиненный винт утяжелителя Dowel (см. рис.
справа) и медленно поверните его по часовой стрелке, чтобы усилить
натяжение, или против часовой стрелки, чтобы ослабить натяжение. Винт
поворачивается шагами по 1/4 оборота. За один раз следует делать
регулировку только на 1 шаг.
4. Если проблема не устранена, оставьте экран в развернутом положении на
24 часа, чтобы дать возможность материалу экрана растянуться в таком
положении.
5. Если проблема по-прежнему остается, повторите шаги 2 и 3 этой
процедуры.
