![Draper ACCESS FIT/V 701188 [3/4] Размеры монтажной скобы](/img/pdf.png)
Draper ACCESS FIT/V 701188 [3/4] Размеры монтажной скобы
![Draper Access/V HDTV 9:16 165*295 XT1000V M1300 (701297) [3/4] Размеры монтажной скобы](/views2/1272062/page3/bg3.png)

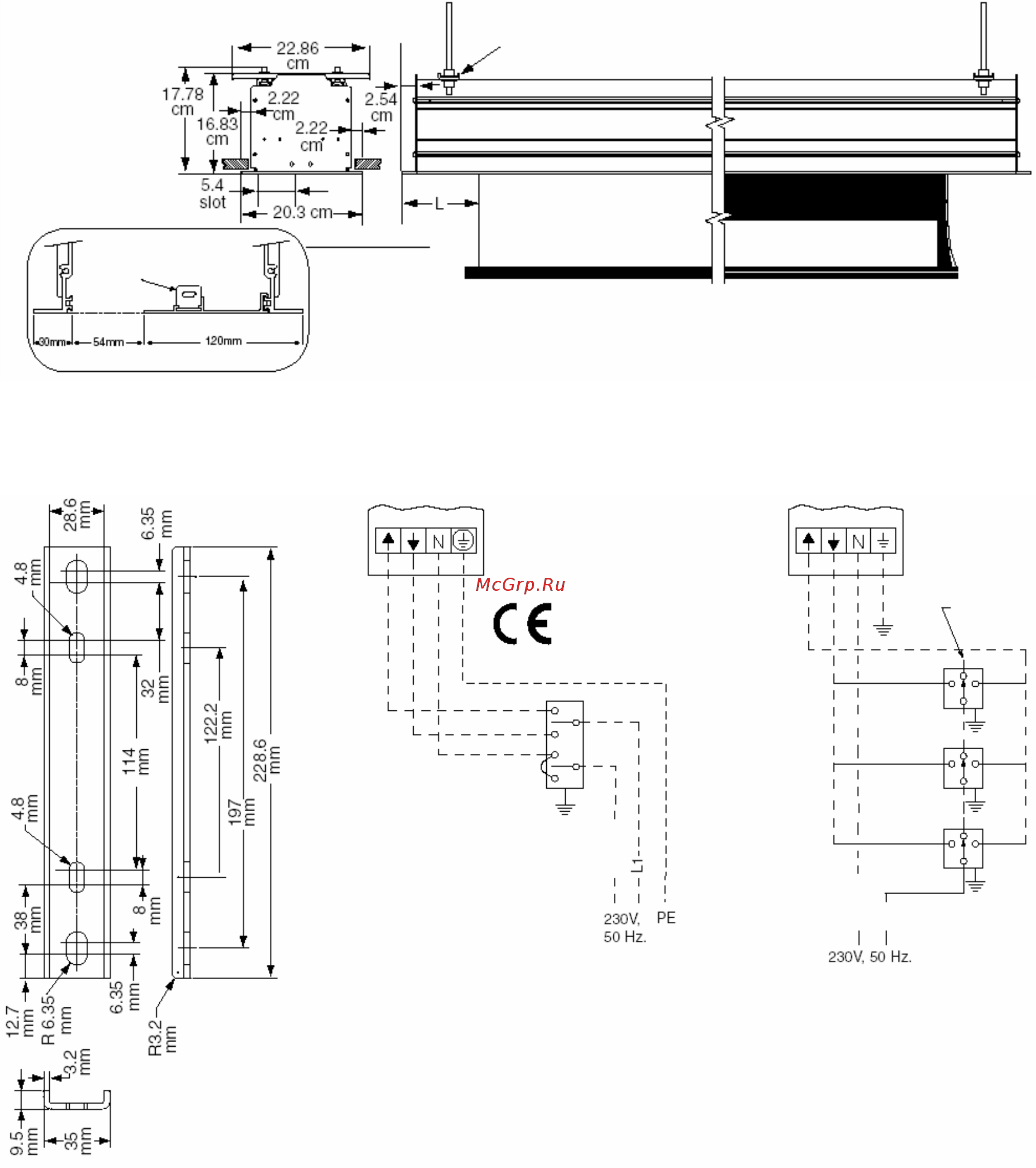

Размеры корпуса
Монтажные скобы смещаются при
необходимости влево и вправо
Сцепление скобы (по одной на каждом
конце панели основания Access) щелчком
на месте с помощью шарикового
фиксатора на каждом наконечнике.
Access L Серии Е или М Серии V
Серии Е 17,8 см
Серии V варьируют
Монтажные средства,
обеспечиваемые
другими
Электрические схемы
Размеры монтажной скобы Типовое управление Нефиксируемое управление
утвержденное ЕС не утвержденное ЕС
Распределительная
коробка с левого
края экрана
Пунктиром показана проводка,
выполняемая электромонтажником
Управляющий
переключатель
Нейтраль
Распределительная
коробка с левого
края экрана
Колпачок с белой
гайкой и лентой
Пунктиром показана
проводка,
выполняемая
электромонтажником
Нейтраль
Под напряжением
Красный Синий
Черный
Красный Синий
Черный
Красный Синий
Черный
Содержание
- Альтернативная установка требуется дополни тельная установка кронштейнов 1
- Внимание 1
- Инструкция по установке и эксплуатации 1
- Как повесить экран 1
- Типичная установка 1
- Установка удаление панели основания access 1
- Электрические соединения 1
- Электрического проекционного экрана access 220v фирмы draper 1
- Key operated switching 2
- Rs232 еthernet 2
- V multiple station control не утвержден ес 2
- V single station control 2
- V video interface control 2
- V соntrol 2
- Процедура регулировки натяжения поверхности экрана 2
- Развертывание полотна сзади вала развертывание полотна спереди вала 2
- Регулировка 2
- Снятие моторизованного вала полотна 2
- Установка моторизованного вала полотна 2
- Эксплуатация 2
- Размеры корпуса 3
- Размеры монтажной скобы 3
- Типовое управление нефиксируемое управление 3
- Утвержденное ес не утвержденное ес 3
- Электрические схемы 3
- Распределительная коробка с левого края экрана 4
- Схема встроенного низковольтного управления схема встроенного управления видеоинтерфейса 4
- Электрическая схема низковольтного или беспроводного управления 4
- Электрическая схема продолжение 4
