О мониторе | 11
Вид снизу

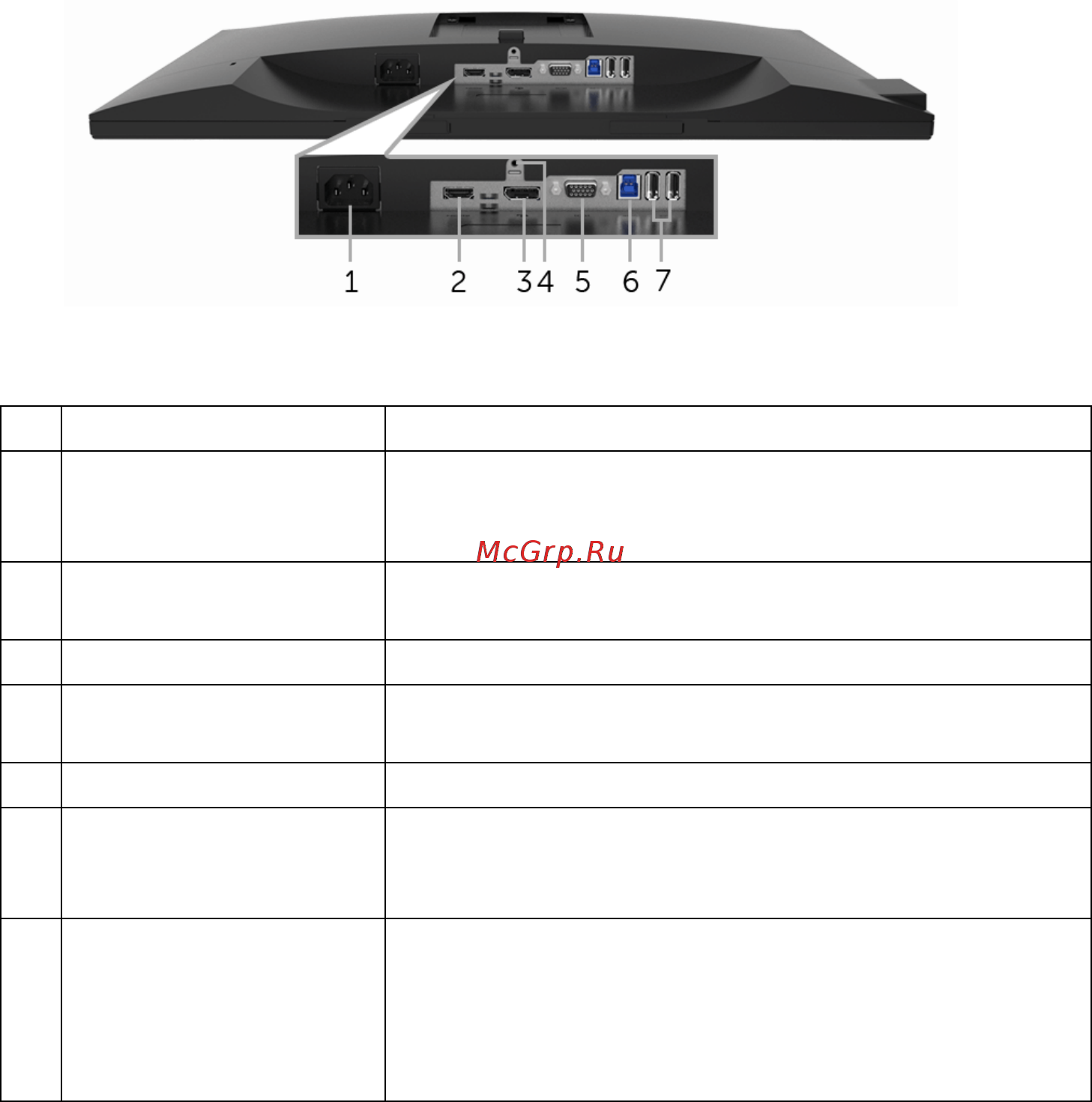

Вид снизу без стойки монитора
№ Описание Назначение
1 Гнездо для
подключения шнура
питания
Подключите кабель питания.
2 Разъем HDMI Подключите к компьютеру HDMI-кабель(кабель не
входит в комплект поставки).
3 DisplayPort Подключите к компьютеру DP-кабель.
4 Стенд блокировка
функций
Служит для крепления стойки к монитору при помощи
винта M3 x 6 мм (винт не входит в комплект поставки).
5 Разъем VGA Подключите
к компьютеру VGA-кабель.
6 Восходящий порт USB Чтобы задействовать USB-разъемы монитора,
подключите USB-кабель (входит в комплект поставки
монитора) к этому разъему и к компьютеру.
7 Нисходящий порт USB Подключите USB-устройство.
ПРИМЕЧАНИЕ: Для использования этого разъема
нужно подключить USB-кабель (входит в комплект
поставки монитора) к USB-разъему восходящей
передачи на мониторе и к вашему компьютеру.
