Настройка монитора | 31

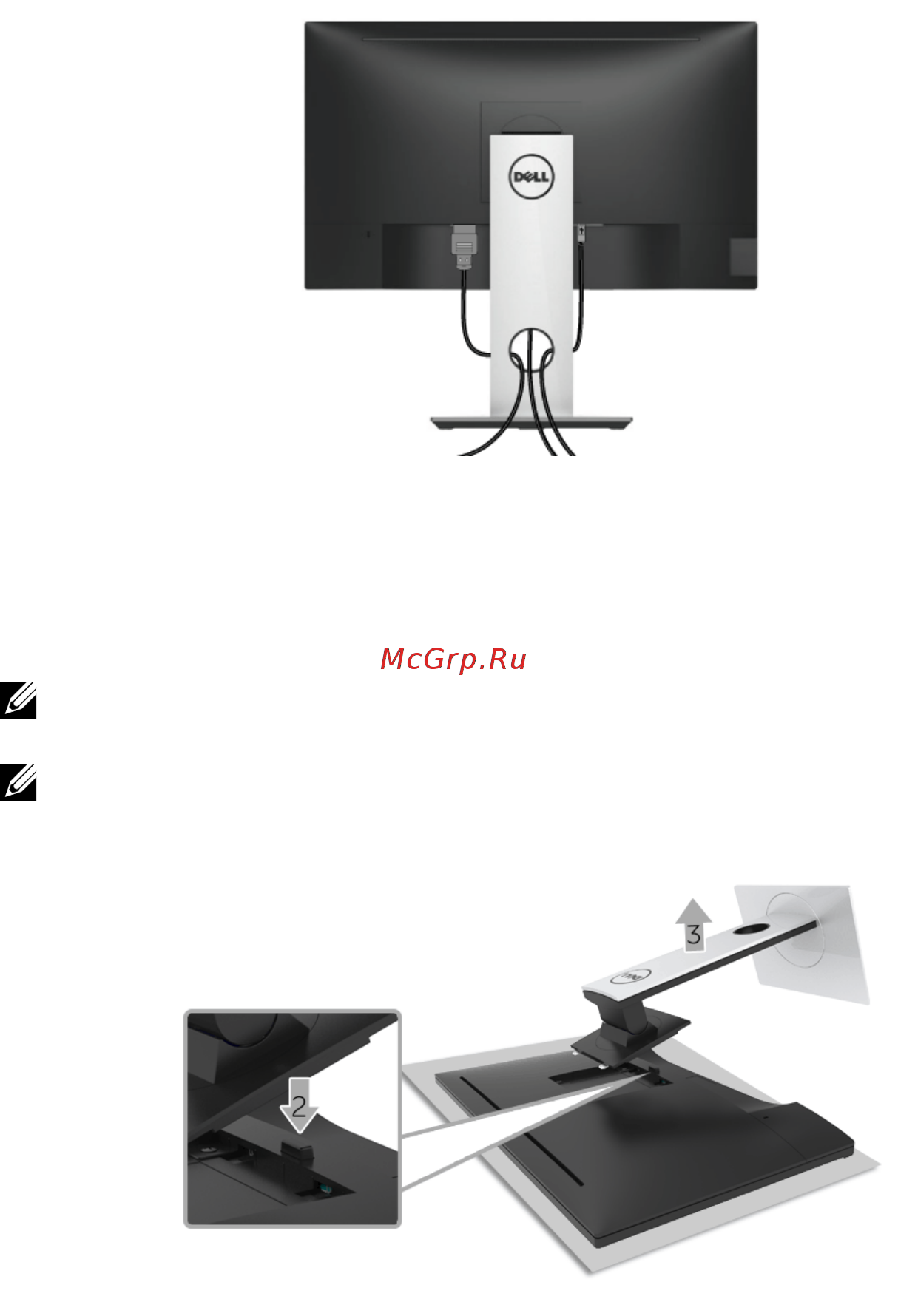

Укладка кабелей
После подключения всех необходимых кабелей к монитору и ПК (см.
Подключение
монитора
для подключения кабелей) воспользуйтесь отверстием для прокладки
кабелей, как показано выше.
Снятие стойки монитора
ПРИМЕЧАНИЕ: Чтобы не поцарапать экран ЖКД во время снятия стойки,
поместите монитор на чистую поверхность.
ПРИМЕЧАНИЕ: Это применимо к монитору с подставкой. Для установки с
любого другого стенда, пожалуйста, обратитесь к соответствующей руководство
по установке стенда для инструкции по установке.
Порядок снятия стойки:
1 Положите монитор на мягкую ткань или
подстилку.
2 Нажмите и удерживайте кнопку открепления.
3 Потяните стойку вверх и снимите ее с монитора.
