22 | О мониторе

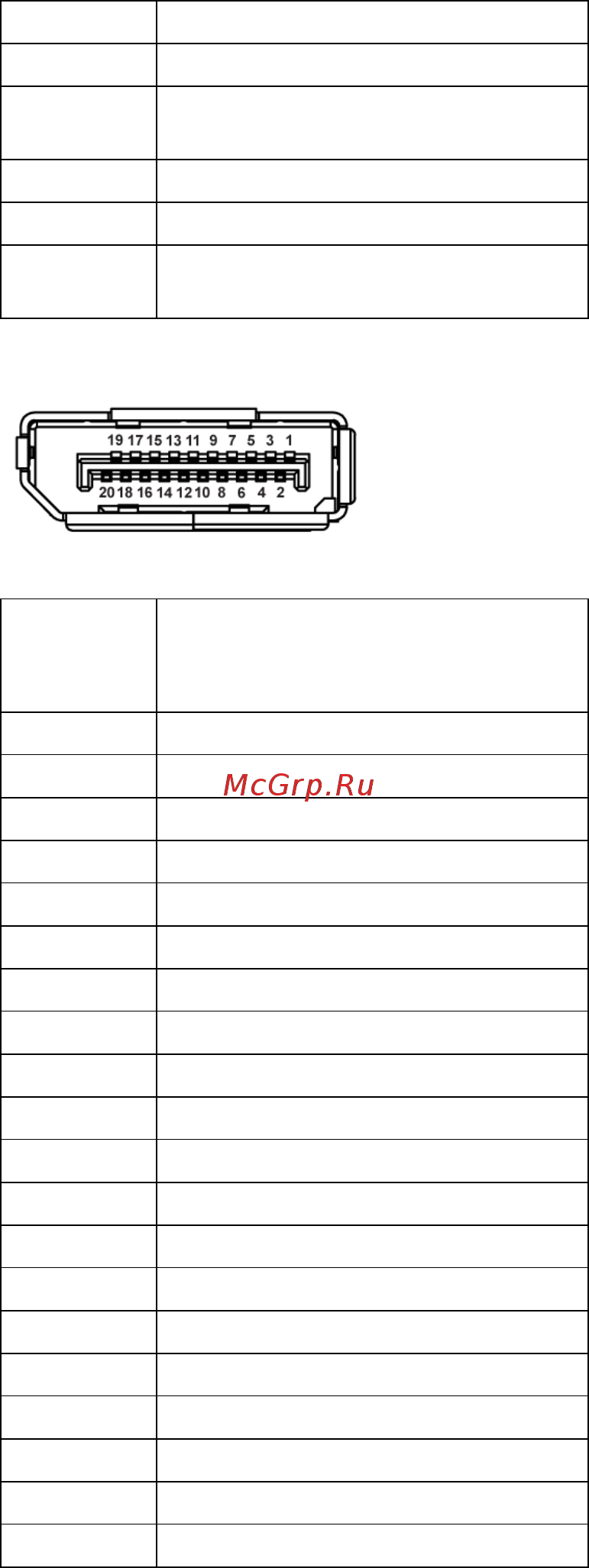

Разъем DisplayPort
10 Общий-синхронизация
11 ЗЕМЛЯ
12 Данные цифрового
преобразователя данных
13 Строчная синхронизация
14 Кадровая синхронизация
15 Тактовая частота цифрового
преобразователя данных
Номер
контакта
20-контактный разъем
подключенного сигнального
кабеля
1 ML0(p)
2 ЗЕМЛЯ
3 ML0(n)
4 ML1(p)
5 ЗЕМЛЯ
6 ML1(n)
7 ML2(p)
8 ЗЕМЛЯ
9 ML2(n)
10 ML3(p)
11 ЗЕМЛЯ
12 ML3(n)
13 ЗЕМЛЯ
14 ЗЕМЛЯ
15 AUX(p)
16 ЗЕМЛЯ
17 AUX(n)
18 ЗЕМЛЯ
19 Re-PWR
20 +3,3 В DP_PWR
