О мониторе | 9

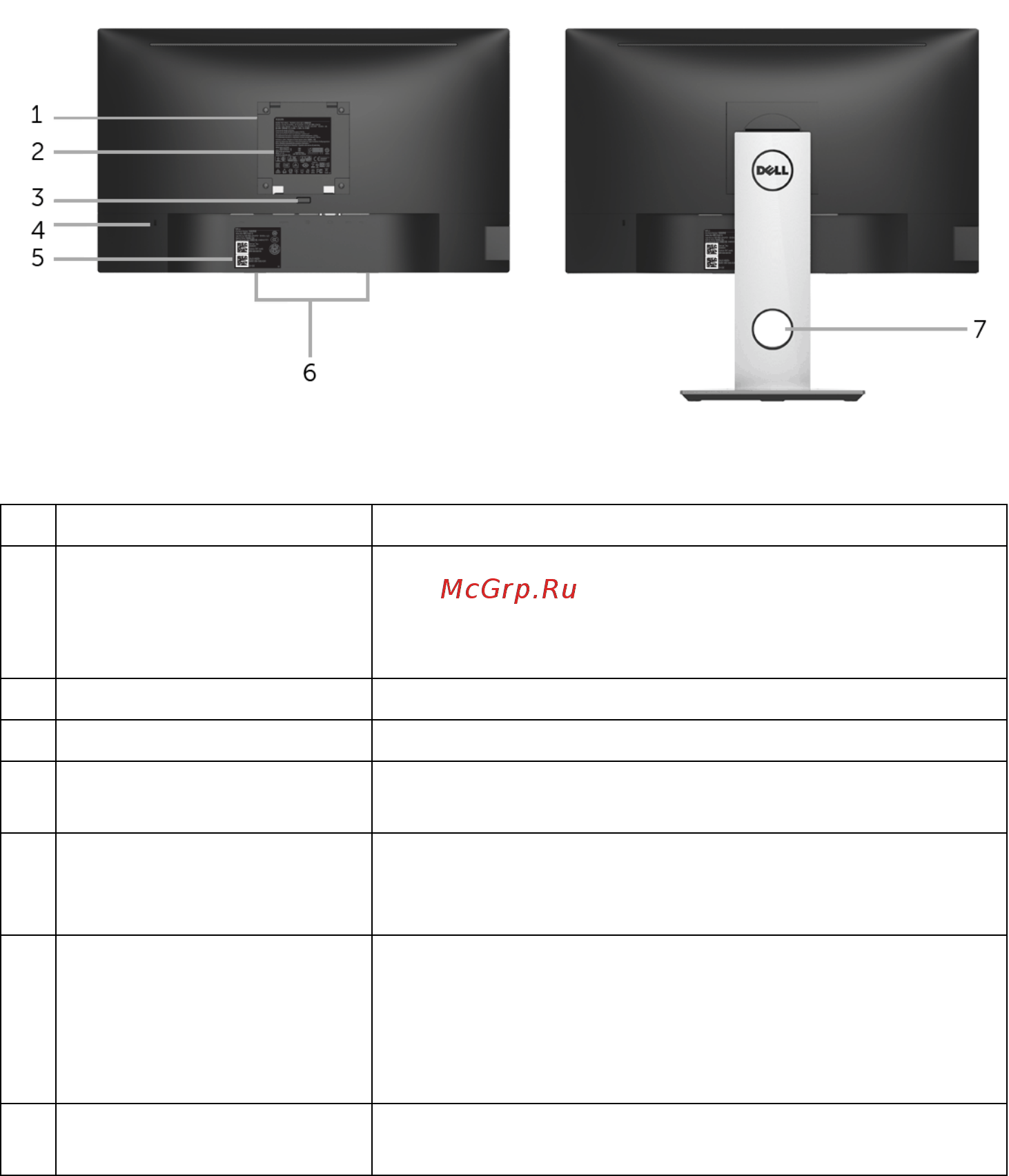

Вид сзади
Вид сзади с установленной стойкой
№ Описание Назначение
1 Крепежные отверстия по
стандарту VESA (шаг
100 мм x 100 мм - сзади
под закрытой крышкой)
Крепящийся на стене монитор с использованием
VESA-совместимого набора настенного крепления
(100 мм х 100 мм).
2 Нормативная наклейки Списки разрешений регулирующих органов.
3 Кнопка отсоединения Отсоедините подставку от монитора.
4 Гнездо для замка
безопасности
Запирает монитор с помощью замка
(замок не
входит в комплект поставки).
5 Штрих-код, серийный
номер и этикетка с
меткой обслуживания
Обратитесь с этим ярлыком, если вам нужно
связаться с Dell по технической поддержке.
6 Монтажные кронштейны
для модуля акустических
систем Dell Soundbar
Крепление модуля Dell Soundbar, поставляемого по
заказу.
ПРИМЕЧАНИЕ: Перед установкой Dell Soundbar
снимите пластиковую ленту, закрывающую
крепежные отверстия.
7 Углубление для
укладки
кабелей
Укладка кабелей, пропущенных через отверстие в
стойке монитора.
