Quattro Elementi 770-056 [11/13] Теория электродной сварки дуговая сварка электродом с покрытием представляет собой процесс плавления электрода с использованием электрической дуги в качестве источника нагревания этот процесс происходит между конечной частью электрода с покрытием и поверхностью свариваемого металла тепло выделяемое дугой расплавляет основной металл
![Quattro Elementi 770-056 [11/13] Теория электродной сварки дуговая сварка электродом с покрытием представляет собой процесс плавления электрода с использованием электрической дуги в качестве источника нагревания этот процесс происходит между конечной частью электрода с покрытием и поверхностью свариваемого металла тепло выделяемое дугой расплавляет основной металл](/views2/1394991/page11/bgb.png)
Потолочный угол
Толщина металла, мм
Диаметр
проволоки, мм
Сварочный ток,
А
Напряжение
дуги, В
Скорость
проволоки м / мин
Число
проходов
2 0,8 60 16-18 3,00 1
2,5
0,8
1,0
85
135
18-20
20-23
4,40
4,50
1
1
3
0,8
1,0
1,2
105
165
130
18-20
21-25
19-22
5,60
6,00
3,20
1
1
1
6
0,8
1,0
1,2
1,6
150
135
155
160
19-22
20-23
20-23
19-22
0,70
4,50
4,10
2,00
2
1
1
1
10 1,0
1,2
1,6
165
135
195
21-25
20-23
20-23
5,90
4,10
2,40
3
2
2
12
1,0
1,2
1,6
135
155
160
20-23
20-23
19-00
4,50
4,10
2,00
4
3
4
18 1,2
1,6
155
195
20-23
20-23
4,10
2,50
9
18
25 1,2
1,6
155
195
20-23
20-23
4,10
2,40
16
18
9. Электродная и аргонно-дуговая сварка
Модель MultiPro 2000 так же предназначена для осуществления электродной сварки плавящимся
покрытым электродом (ММА) и аргонно-дуговой сварки вольфрамовым электродом в среде
защитного газа (TIG).
Для выбора нужного вида сварки (электродной или аргонно-дуговой) поверните переключатель 7 на
лицевой панели рис.3.
электродная сварка, аргонно-дуговая сварка.

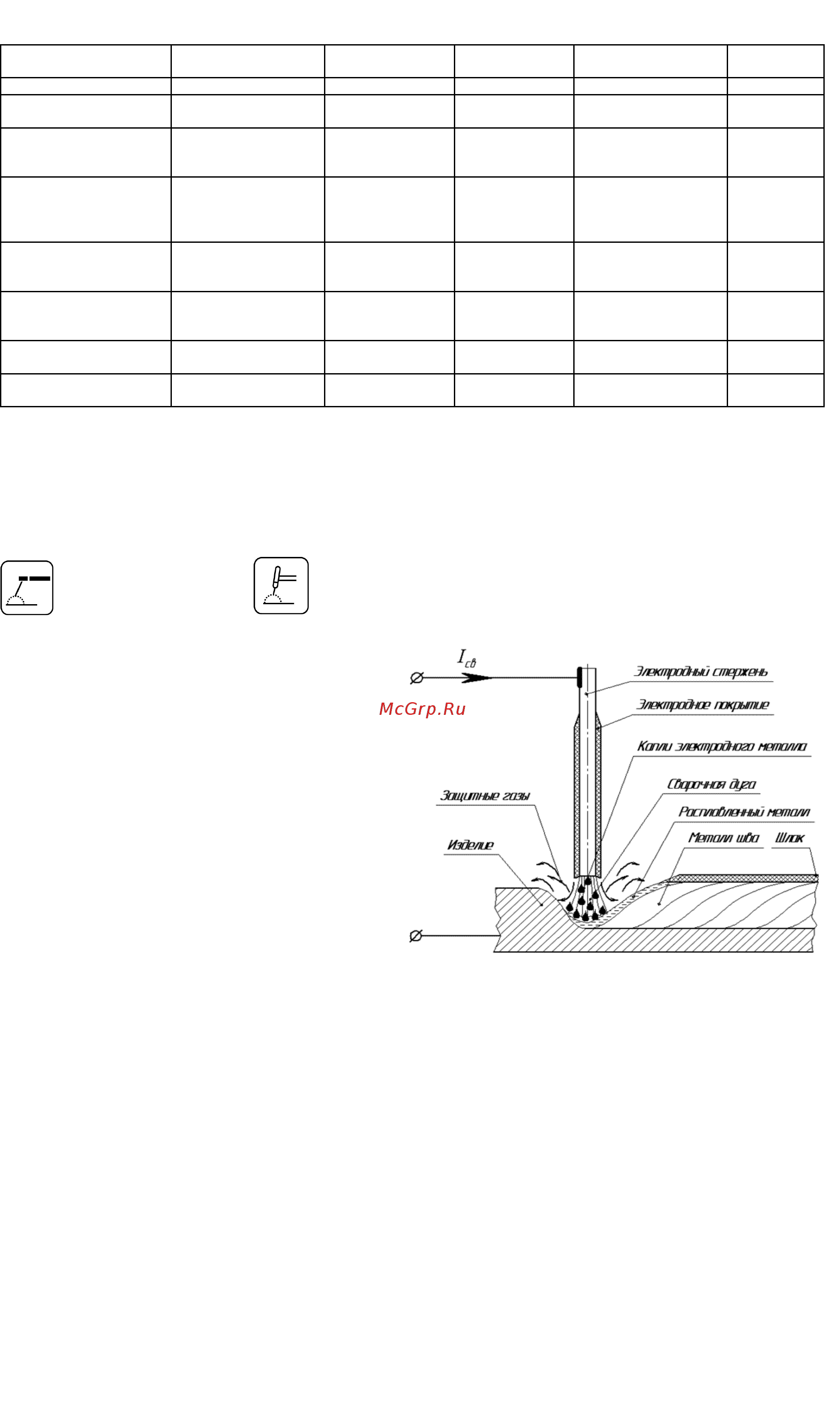

9.1. Теория электродной сварки
Дуговая сварка электродом с покрытием
представляет собой процесс плавления
электрода с использованием электрической
дуги в качестве источника нагревания. Этот
процесс происходит между конечной частью
электрода с покрытием и поверхностью
свариваемого металла. Тепло, выделяемое
дугой, расплавляет основной металл,
металлическую часть электрода и часть
обмазки. Остальная часть обмазки сгорает,
превращаясь в газ и создавая среду, которая
защищает сварочной шов от окисления
воздухом. Часть обмазки, попадающая в
сварочную «ванну», отделяется от металла и
попадает на поверхность, где образует шлак,
который защищает раскаленный сварочный шов от попадания воздуха.
9.2. Функция аргонно-дуговой сварки
Аргонно-дуговая сварка на постоянном токе наиболее предпочтительна, если требуется более
точное и прочное соединение изделий из легированных сталей и цветных металлов (кроме
алюминия). Внимание! Для этого вида сварки требуется повышенная квалификация пользователя.
Для осуществления аргонно-дуговой сварки необходимы горелка с ручным клапаном, баллон с
аргоном, редуктор с расходомером, вольфрамовые электроды, присадочные прутки. Эти
комплектующие приобретаются отдельно.
При этом виде сварки горелку обычно подключают к разъему «-», а провод массы к «+». Тем не
менее, при подключении руководствуйтесь рекомендациями по сварочному делу.
9.3. Проведение сварочных работ.
Для инициирования дуги проведите концом электрода по свариваемой детали и сразу отведите
электрод от поверхности на расстояние не более диаметра электрода. Не допускается частое
постукивание электродом по металлу. Поджиг дуги должен быть быстрым и уверенным. Для
прекращения процесса сварки уберите электрод от металла – дуга погаснет.
Для регулировки сварочного тока вращайте рукоятку 3 рис.3 вправо для увеличения тока, влево -
для уменьшения.
Шкала регулировки разбита на 10 значений. Шаг разметки примерно 15А. Значению 1 соответствует
минимальный ток 10А, значению 10 соответствует максимальный ток 160А. При проведении
сварочных работ необходимо примерно выставить сварочный ток, а затем, проведя пробный
сварочный шов, подрегулировать в сторону увеличения или уменьшения.
