Quattro Elementi 770-056 [5/13] Панель управления

При использовании модели MultiPro 200 для аргонно-дуговой сварки (TIG), подключите кабельные

вилки сварочного пистолета (приобретается отдельно) и обратного провода к разъемам на лицевой

панели. При этом виде сварки сварочный пистолет обычно подключают к разъему «-», а обратный

провод к «+».

Для выбора вида сварки на аппарате MultiPro переведите переключатель 7 рис.3 в соответствующее

положение. По часовой стрелке: MIG 2T / MIG 4T / MMA / TIG сварка

Удостоверьтесь, что кабельные разъемы надежно закреплены в кабельных розетках, периодически

проверяйте надежность соединения, иначе возможно искрение и прогорание контактов. Закрепите

зажим массы на свариваемой заготовке как можно ближе к месту сварки, предварительно зачистив

место соединения.

Подключите газовый шланг от редуктора баллона с газом к штуцеру на задней панели аппарата

(если вы осуществляете полуавтоматическую сварку в газовой среде (MIG/MAG)).

Подключите газовый шланг к сварочному пистолету при аргонно-дуговой сварке.

5.2. Включение аппарата

Включите вилку провода питания аппарата в заземленную сеть 220 Вольт 50 Гц. Включите аппарат

клавишей ВКЛ/ВЫКЛ на задней или передней панели (в зависимости от модели). Включится

вентилятор охлаждения. На лицевой панели одновременно загорятся зеленый и желтый светодиоды

(рис 1,2,3). Выждите несколько секунд. Желтый светодиод погаснет. Запрещено использовать

аппарат пока желтый светодиод горит. Аппарат готов к проведению сварочных работ. Если зеленый

светодиод не загорелся, загорелся и не погас желтый светодиод или не работает вентилятор -

аппарат неисправен. Обратитесь в уполномоченный сервисный центр.

5.3. Панель управления

Все органы управления сварочным аппаратом, за исключением клавиши включения для моделей i-

MIG 195/235, находятся на лицевой панели (рис. 1, 2, 3).

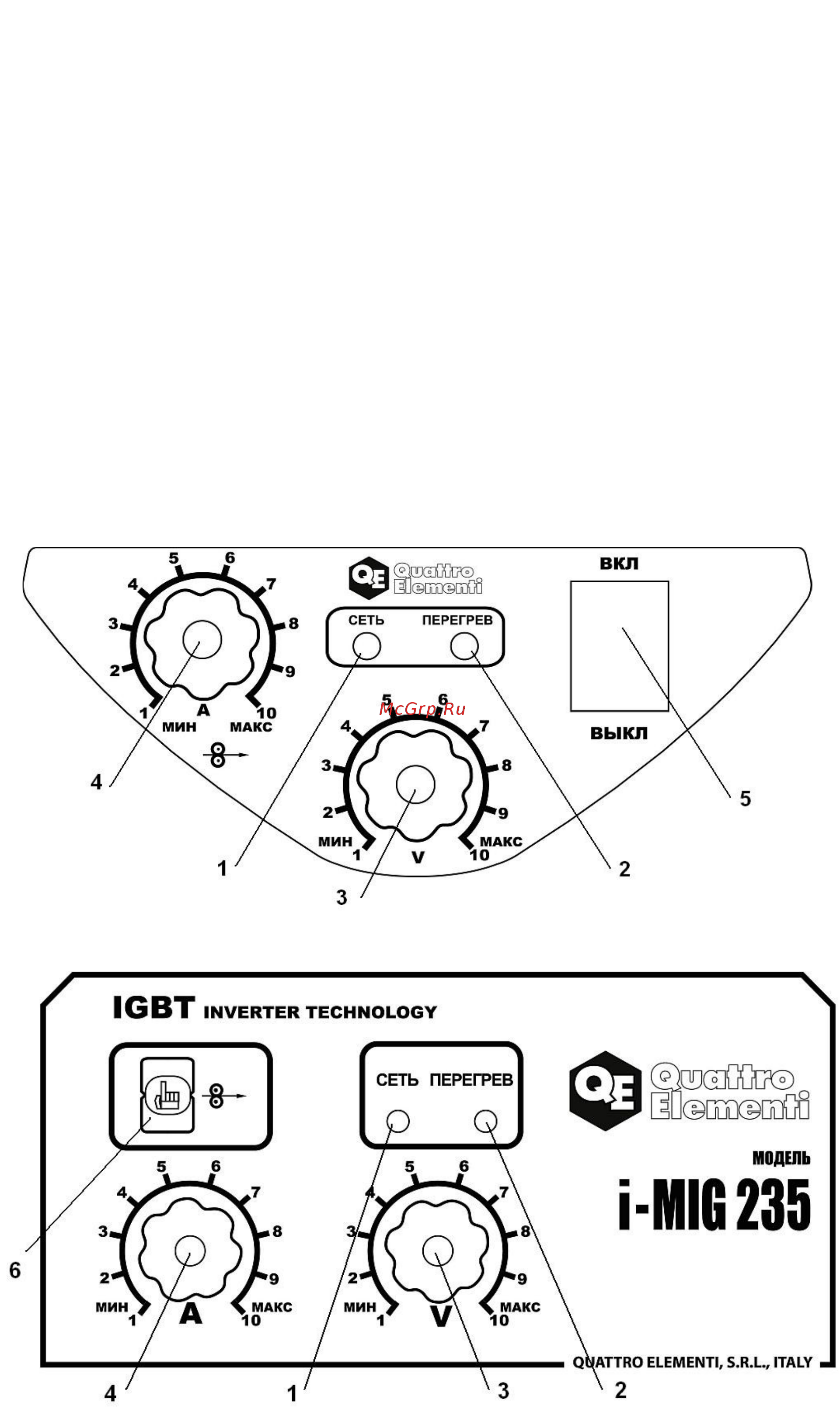

Лицевая панель i-MIG 135, 165 Рис.1

Лицевая панель i-MIG 195, 235 Рис. 2
