6. Рекомендации по полуавтоматической сварке
6.1. Теория полуавтоматической сварки
Полуавтоматическая сварка (MIG/MAG) – это один из видов дуговой сварки с зажиганием дуги между
свариваемым изделием (основным материалом) и постоянно двигающейся металлической
проволокой, являющейся электродом и, одновременно, заменяющей наполнитель (присадочный
материал). Сварочный шов защищается от воздействия атмосферного воздуха газом, который может
быть инертным (сварка MIG), или активным, что означает, что газ участвует в химических процессах,
происходящих в сварочном наплавляемом валике (сварка MAG).
Внимание! Категорически запрещено использовать горючие газы.
При использовании флюсовой электродной проволоки защитный газ не нужен, т.к. сама проволока
содержит флюс, который при расплавлении образует защитный газ.
У сварки MIG / MAG много преимуществ:
высокая скорость;
меньшая температура воздействия на металл;
возможность сваривать тонколистовой металл установленной толщины;
возможность механизации системы;
возможность осуществлять сварку во всех пространственных положениях;

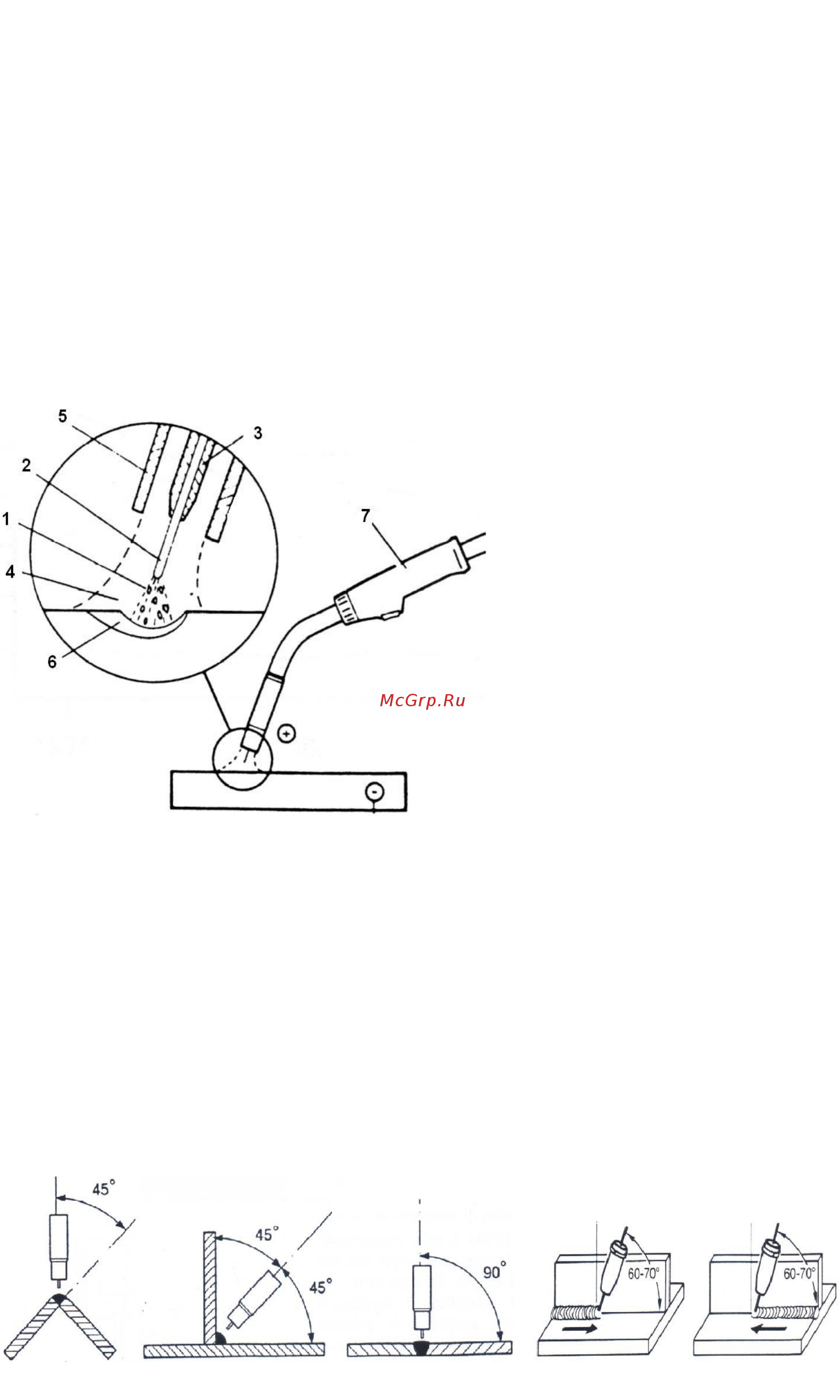

Дуга 1 возникает между обрабатываемым
изделием и движущейся проволокой 2
рис.6. Проволока выполняет функцию и
электрода и наполнителя. Она намотана
на катушку и вытягивается с помощью
устройства подачи, которое направляет
ее в сварочный пистолет 7.
Электрическое напряжение
прикладывается к сварочной проволоке
через медную вставку 3, являющуюся так
же и направляющей для проволоки.
Защитный газ 4, формируемый соплом 5 в
направленную на сварочную ванну струю,
защищает электрод, дугу и сварочную
ванну от воздействия атмосферного
воздуха. Сварочный ток регулируется
изменением напряжения между
проволокой и заготовкой.
6.2. Виды полуавтоматической сварки
В сварке MIG / MAG различают виды: SHORT-ARC (короткая дуга) и SPRAY-ARC (струйная дуга).
У первого вида, который является наиболее распространенным из двух, сварка происходит на малом
токе с использованием тонкой проволоки. Этот вид подходит для заготовок с малой толщиной. Дуга,
формируемая между проволокой и изделием, является очень короткой, маленькие капли
расплавленного металла образуют прямой контакт с наплавляемым валиком и создают короткое
замыкание; когда замыкание прерывается, дуга возобновляется, и цикл снова проходит все фазы.
При этом виде сварки наплавляемый валик называется «холодным», что позволяет достаточно
хорошо контролировать процесс сварки и осуществлять сварку во всех пространственных
положениях. Этот вид сварки, используемый для заготовок с большой толщиной, характеризуется
подачей большого количества тепла на обрабатываемое изделие. Дуга образует большое число
маленьких капель расплавленного металла, которые как спрей попадают на валик сварочного шва.
Валик получается достаточно широким.
6.3. Угол наклона сварочного пистолета
Угол, образуемый между сварочным пистолетом и свариваемым изделием, влияет на форму
наплавляемого валика и глубину проплавления основного металла.
На рисунках ниже показано как направлять сварочный пистолет по отношению к сварочному шву.
Рис. 6
