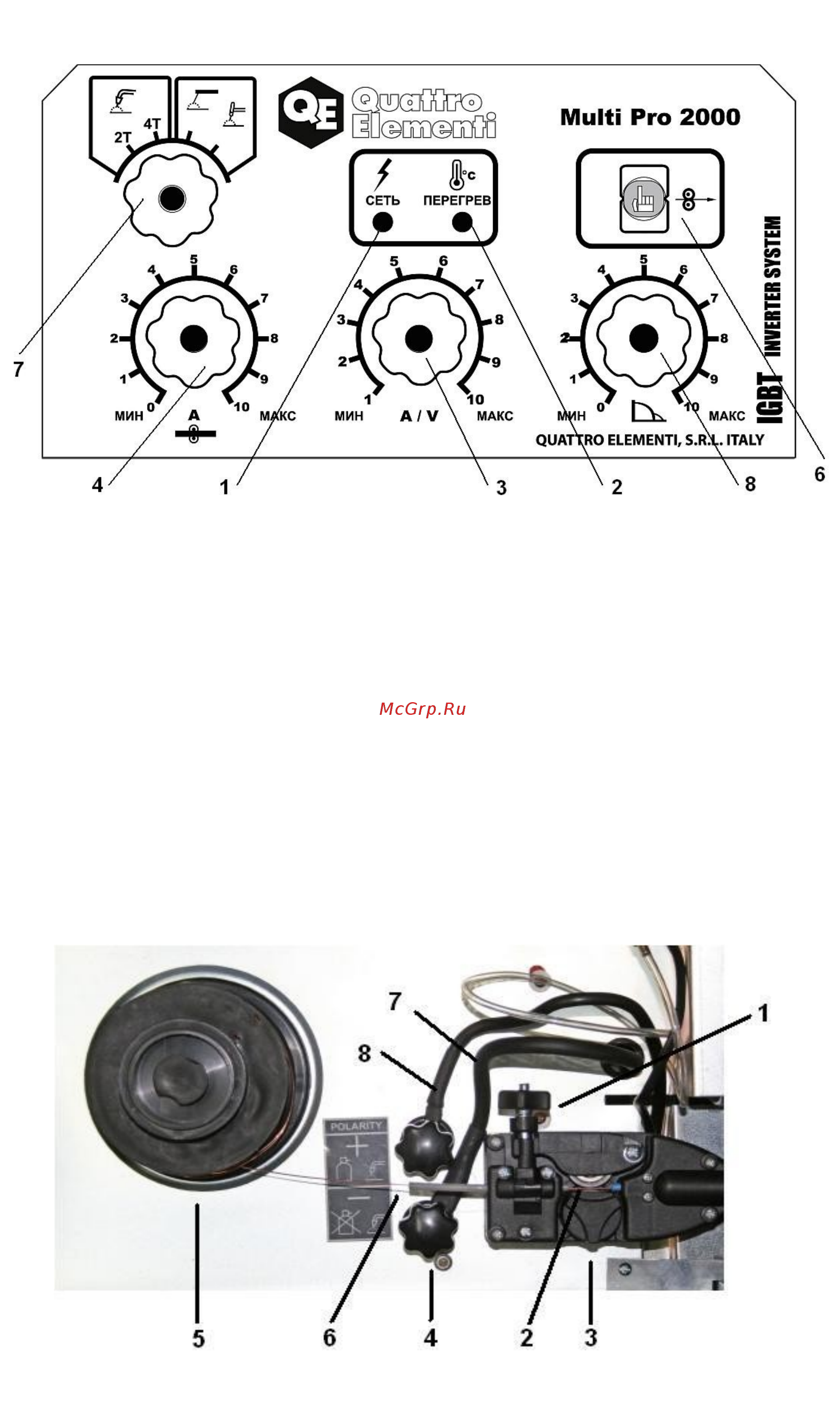

Лицевая панель Multi Pro 2000 Рис.3
5.4. Установка катушки сварочной проволоки
Удостоверьтесь, что аппарат отключен от сети питания.
Откройте боковую панель аппарата. Установите катушку с проволокой на штатив 5 Рис.4.
Отрежьте конец проволоки (≈10 см). Открутите прижимной винт 1 в механизме подачи проволоки,
откинте его, для модели 135/165 потянув на себя, для моделей 195/235/2000 потянув влево, и
вставьте конец проволоки через отверстие 6 для подачи к приводному ролику 3. Убедитесь, что витки
проволоки на катушке не заходят друг на друга и не будут мешать разматыванию. Установите
обратно и закрутите прижимной винт 1. Давление, оказываемое на проволоку приводным роликом,
регулируется с помощью прижимного винта 1. Очень важно установить правильное давление.
Оптимальное давление обеспечит ровное без рывков продвижение проволоки и остановку
приводного ролика в случае блокирования сварочного пистолета. Слишком малое давление
приводит к проскальзыванию проволоки, слишком большой прижим может разорвать проволоку.
Требуется определенный опыт для установки правильного прижима.
Далее закройте боковую крышку и включите аппарат в сеть. Для прохождения проволоки через
сварочный пистолет:
для моделей i-MIG 135, 165 - нажмите на кнопку сварочного пистолета;
для моделей i-MIG 195, 235 и MultiPro 2000 - нажмите кнопку 6 рис.1 на лицевой панели;
Механизм подачи проволоки затянет проволоку в канал сварочного пистолета, проволока пройдет
через весь рукав сварочного пистолета и выйдет наружу. Обрежьте конец проволоки, чтобы
свободный видимый конец был 5-10 мм.
Рис. 4
