11
М1, М2 - электродвигатель;
C1, С2 - конденсатор;
R1-R3 - нагрузка;
SK1-SK2 - терморегуляторы;
ХТ1-XT5 - колодка клеммная;
SA1 - переключатель включения режима защиты от проникновения уличного воздуха;
SA2 - регулятор задержки выключения электродвигателей;
SA3 - переключатель режимов вентиляции;
RK1 – термодатчик;
SQ1 - концевой выключатель:
YA1 - электромагнитный привод двух-/трехходового вентиля.

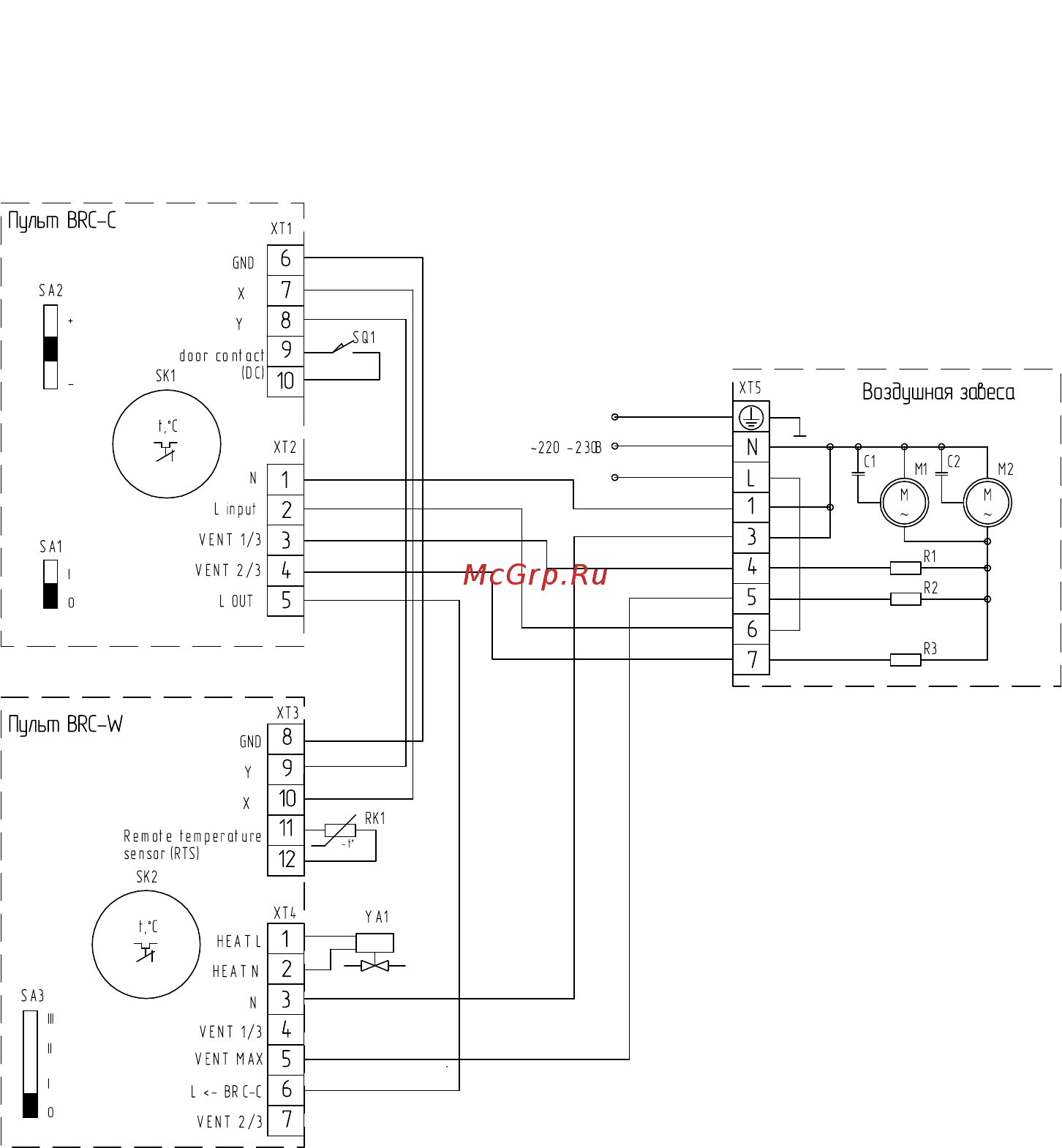

Схема электрическая принципиальная подключения воздушной завесы с пультами BRC-W +
BRC-C, на примере воздушной завесы BHC-H20A-PS:
Монтаж завесы
Подключение воздушных завес BHC-H10A-PS и
BHC-H15A-PS с пультами BRC-W + BRC-C, произ-
водится аналогично.
