14
Подключение пультов
сы из максимального режима вентиляции в мини-
мальный и наоборот, в зависимости от объема и
температуры поступающего в помещение воздуха.
При подключенном магнитном дверном контакте
(концевом выключателе) к пульту BRC-C в момент
открытия защищаемого проема обеспечивается
автоматический переход завесы в максимальный
режим вентиляции.

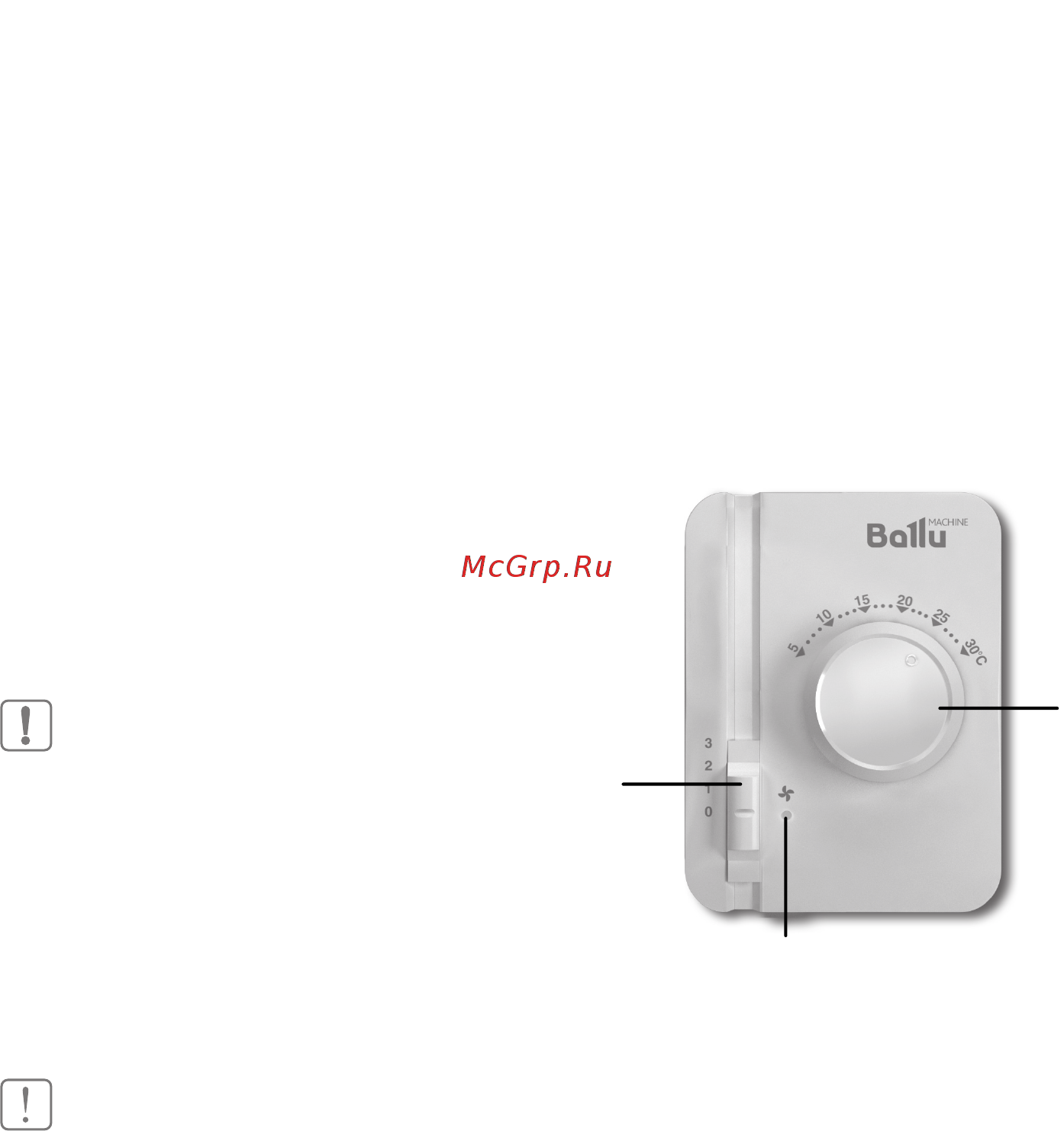

Управление завесами пультом BRC-W
Перед включением завесы переключатели пульта
должны находиться в положении 0.
1
2
3
1 - четырехпозиционный переключатель скоро-
сти вращения вентилятора;
2 - светодиодный индикатор работы вентилятора
(зеленого цвета);
3 - поворотный потенциометр для задания темпе-
ратуры воздуха в помещении.
Вентиляция.
Включение. Для включения завесы в режим ми-
нимальной вентиляции необходимо перевести
переключатель «1» в положение 1.
Для включения завесы в режим частичной венти-
ляции необходимо перевести переключатель «1»
в положение 2.
Для включения завесы в режим максимальной
вентиляции необходимо перевести и переключа-
тель «1» в положение 3.
Выключение. Для отключения завесы необходи-
мо перевести переключатель «1» в положении 0 и
отключить завесу от электросети.
Подключение пультов
Подключение пультов BRC-W и BRC-C.
Монтаж производится при отключенном напря-
жении питания. Отсоедините крышку, освободив
фиксаторы, путем нажатия на них через вентиля-
ционные отверстия. При нажатии фиксатор отги-
баетсяна1мм.Закрепитеустройствонастенепри
помощи крепежных элементов (максимальный
диаметр 3,5 мм), используя отверстия в основа-
нии. Проведите провода в специальные отвер-
стия в задней стенке корпуса и присоедините их
к клеммам. В случае подвода проводов сбоку не-
обходимо удалить сегменты в съемной боковой
стенке корпуса.
Пульты подключать посредством медного кабеля
с сечением жил не менее 0,75 мм² в соответствии
со схемами электрическими принципиальными,
приведенными выше.
ВНИМАНИЕ!
Для завес есть возможность группового соедине-
ния на один пульт. Подключение должно осущест-
вляться строго в соответствии с принципиальны-
ми схемами, которые приведены в приложении.
Не допускается подключать разные модели завес
к одному пульту. Автоматический выключатель
цепи управления пульта должен быть рассчитан
на номинальный ток 10А. Сечение медного кабе-
ля, подводимого от автоматического выключателя
к пульту, должно быть не менее 1 мм².
ВНИМАНИЕ!
Пульт должен располагаться вне зоны воздушного
потока завесы, иначе работа терморегулятора бу-
дет зависеть от температуры воздушного потока.
Управление прибором
Управление завесами осуществляется с помощью
выносного проводного пульта BRC-W и BRC-C
(поставляется опционально). Пульт BRC-W, при
помощи встроенного датчика температуры, по-
зволяет поддерживать необходимую температуру
воздуха вблизи проема и регулировать тепловую
мощность завесы. При подключении выносного
датчика к пульту BRC-W считывание температуры
с встроенного датчика прекращается. Пульт BRC-C,
при помощи встроенного потенциометра обеспе-
чивает автоматический переход воздушной заве-
