Монтаж завесы
Монтаж завесы на кронштейны

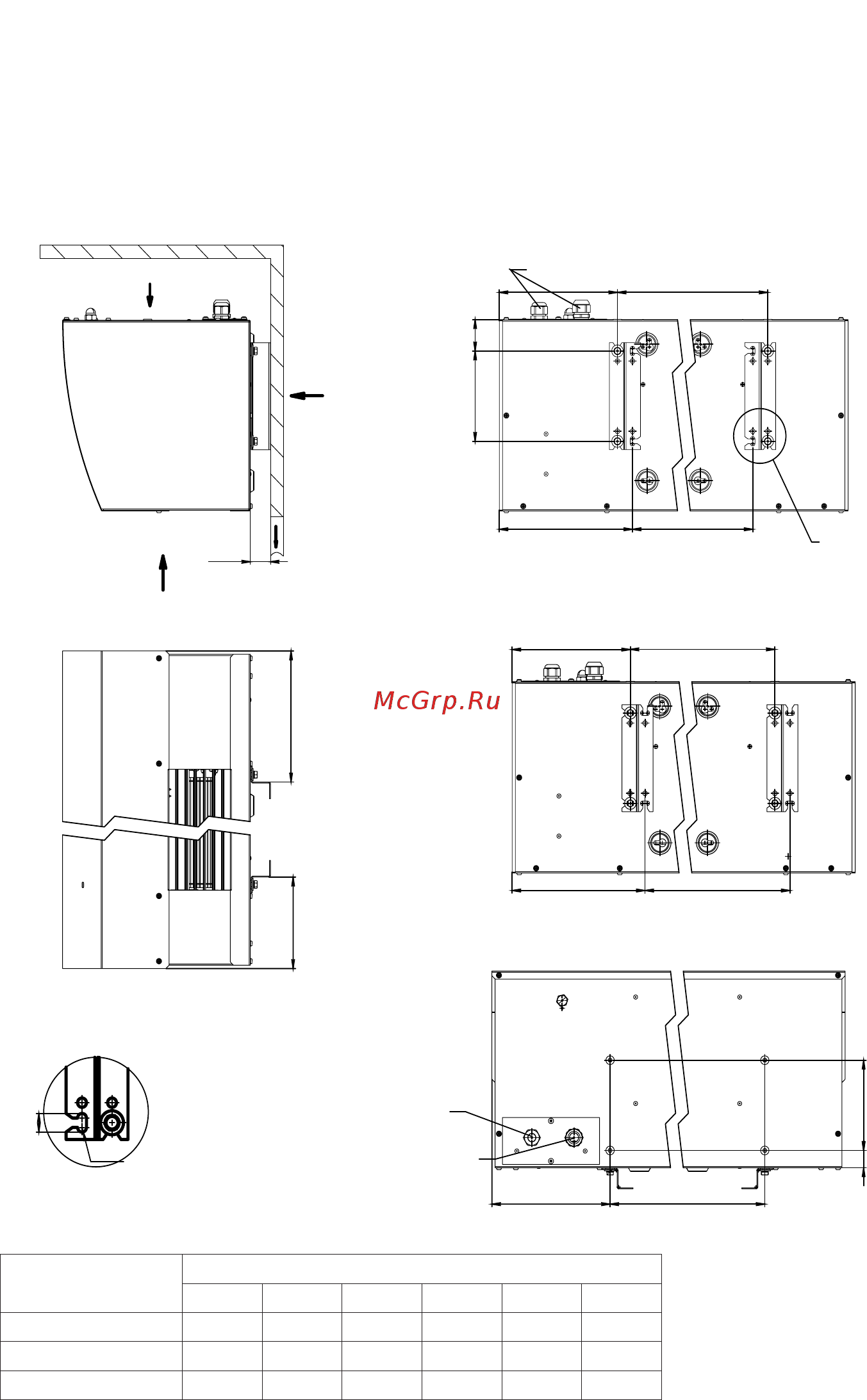

Крепёжные размеры для кронштейнов
R3,5
14
Масштаб 1:2
4 места подвеса
31,5
Проём
K
L
S
47
135
B1 A1
B2 A2
I
Вид К
Расположение кронштейнов для горизонтальной установки
Кабельные вводы устанавливаются потребителем
A1
135
26
B1
Вид L (поворот 90 °С)
Место ввода кабеля
Место ввода силового кабеля
С1
D1
Вид S
B1
A1
B2 A1
Вид К
Расположение кронштейнов для вертикальной установки
Модели завес
Размеры, мм
A1 В1 С1 D1 A2 В2
ВHC-H10A-PS 810 185 196 137 762 208
ВHC-H15A-PS 1216 185 196 137 1168 208
ВHC-H20A-PS 1668 194 218 182 1621 217
