7
Монтаж завесы

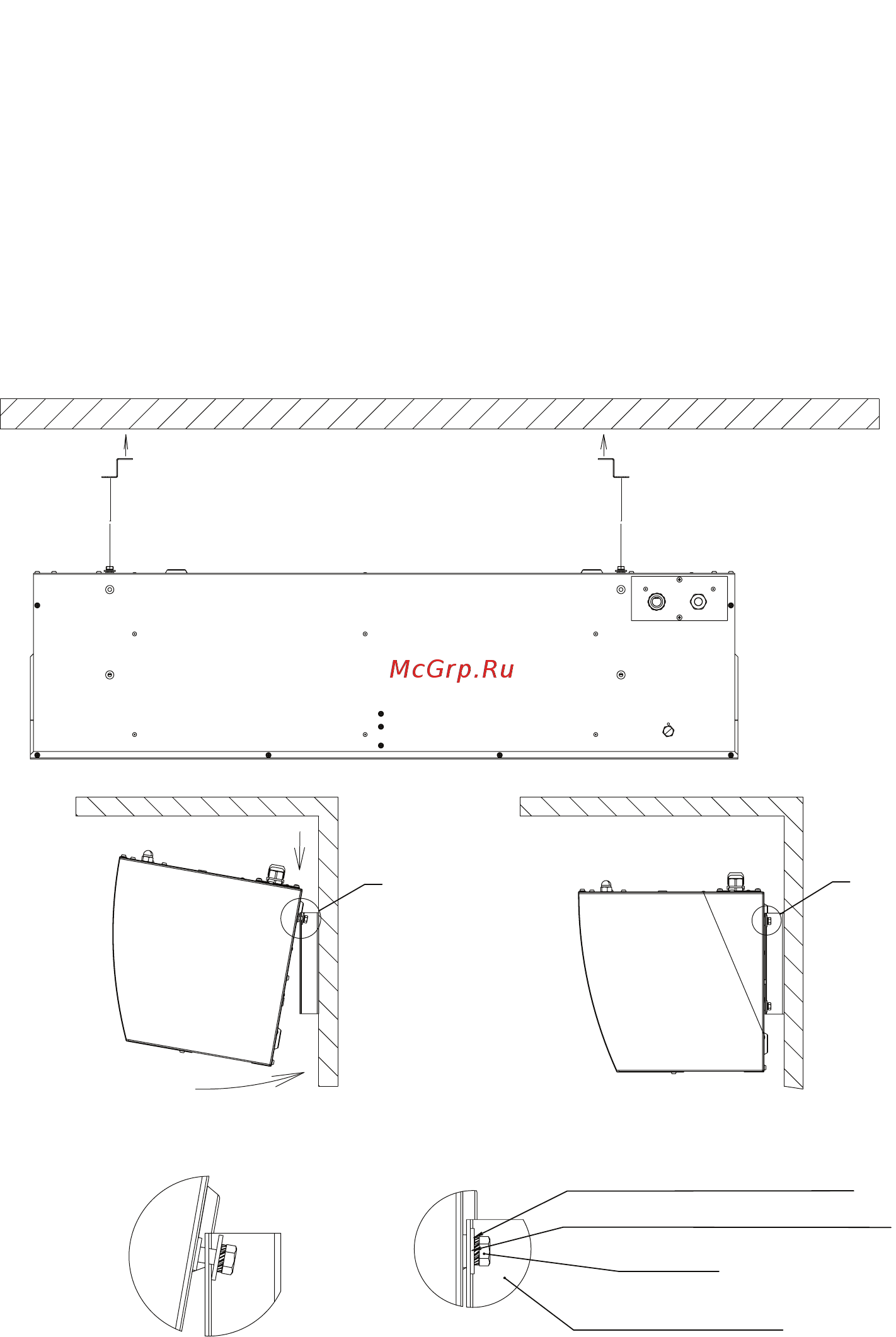

Схема крепления завесы
B
A
A
B
Шайба ø6 оцинкованная
стопорная с наружными зубцами
Шайба увеличенная ø6 оцинкованная
Монтажный кронштейн
Болт М6х20
Вид сверху
Инструкция по установке завес.
Для установки завес (см. схему крепления завесы):
1. закрепить кронштейны к несущей конструк-
ции, согласно размерам;
2. вкрутить наполовину болты в верхние отвер-
стия завесы;
3. навесить изделие на кронштейны;
4. вкрутить болты в нижние отверстия;
5. затянуть болты крепления ключом.
