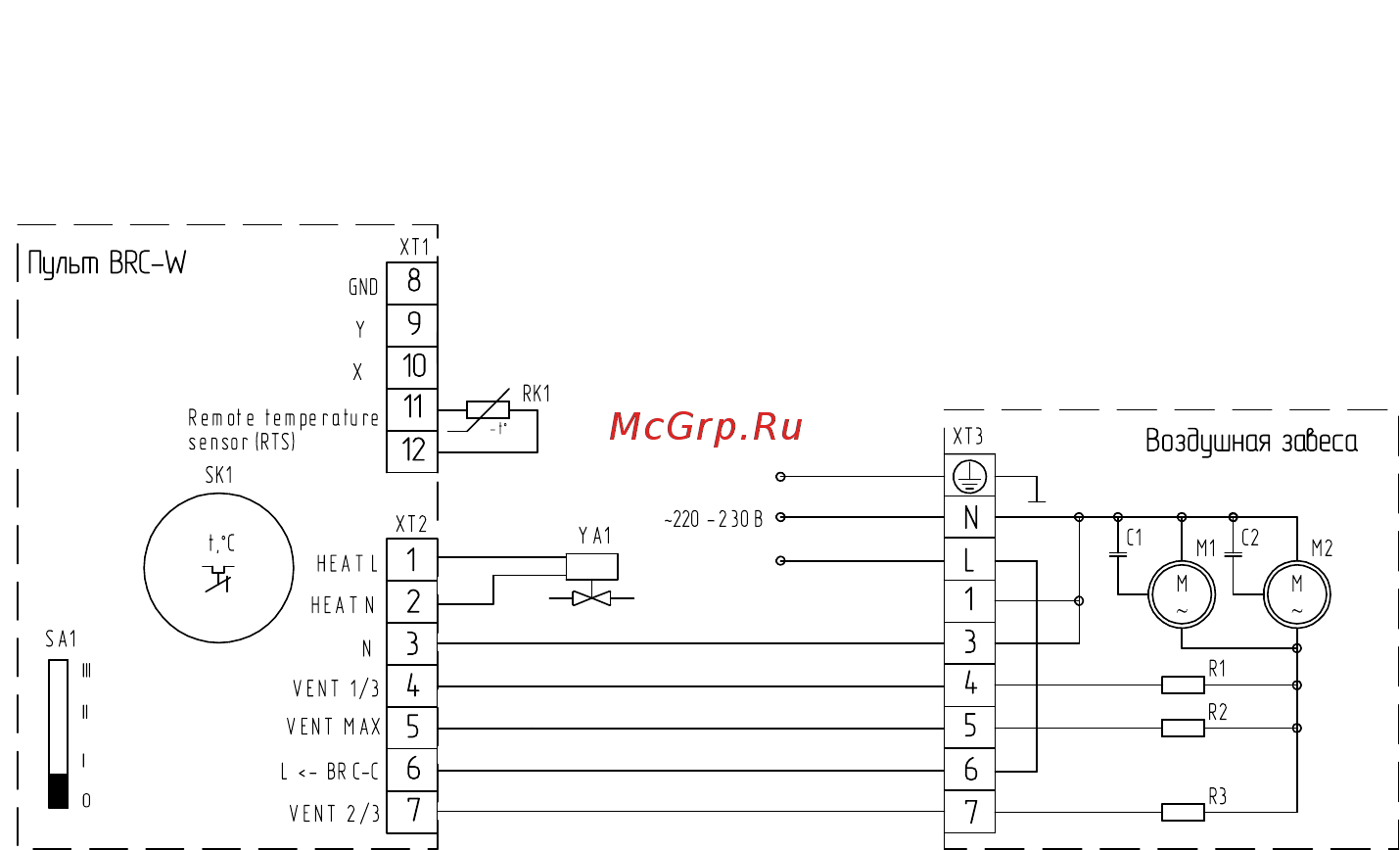

Схема электрическая принципиальная воздушной завесы BHC-H20A-PS с пультом BRC-W:
М1, М2 - электродвигатель; C1, С2 - конденсатор; R1-R3 - нагрузка; SK1 - терморегулятор;
ХТ1-XT3 - колодка клеммная; SA1 - переключатель режимов вентиляции; RK1 - термодатчик;
YA1 - электромагнитный привод двух-/трехходового вентиля.
