РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ / Bit Ten /4

4. ОПИСАНИЕ РАЗЪЕМОВ И ОРГАНОВ УПРАВЛЕНИЯ

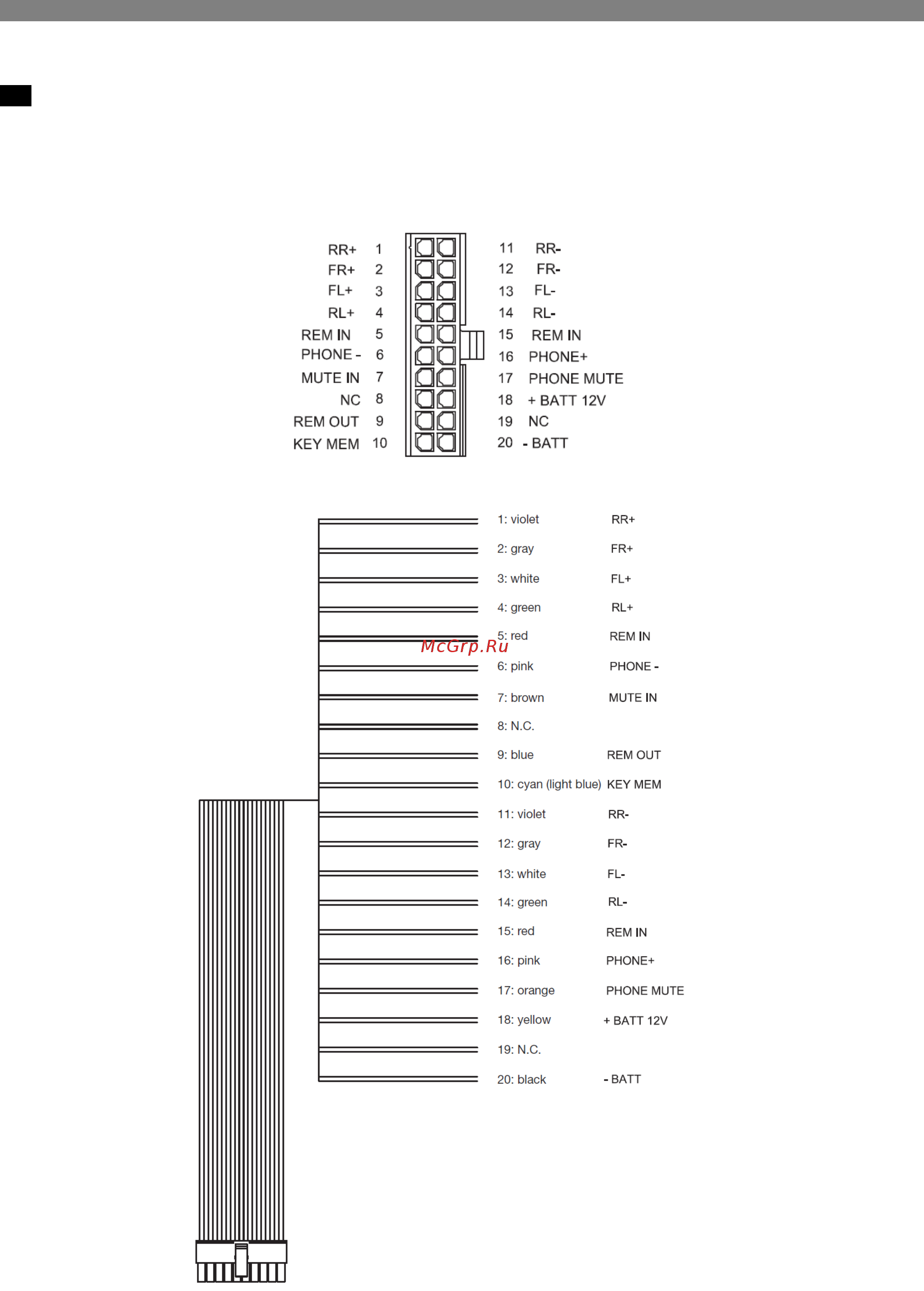

4.1. МНОГОФУНКЦИОНАЛЬНЫЙ ПРОВОДНОЙ РАЗЪЕМ

Bit Ten оснащен многофункциональным 20-контактным проводным разъемом с помощью которого подключается

питание, управление Remote, входы высокого уровня и дополнительные сервисные функции. Подключите провода в

соответствии их назначением.

Вид со стороны разъема

1: фиолетовый: MASTER вход RR+ 11: фиолетовый: MASTER вход RR-

2: серый: MASTER вход FR+ 12: серый: MASTER вход FR-

3: белый: MASTER вход FL+ 13: белый: MASTER вход FL-

4: зеленый: MASTER вход RL+ 14: зеленый: MASTER вход RL-

5: красный: вход REMOTE IN 15: красный: вход REMOTE IN

6: розовый: выход hands-free (-) 16: розовый: выход hands-free (+)

7: коричневый: отключение звука 17: оранжевый: MUTE hands-free

8: не подключается 18: желтый: питание +12 В

9: синий: выход REMOTE OUT 19: не подключается

10: светло голубой: KEY MEM 20: черный: питание – (GND)

Вид сверху
