РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ / Bit Ten /4

3. KEY MEM; управление включением процессора от замка зажигания автомобиля.

Подключите к проводу голубого цвета замок зажигания автомобиля (АСС) или (если это невозможно) CAN-

адаптер, который сформирует соответствующий сигнал из цифровой управляющей шины.

ПРИМЕЧАНИЕ: при использовании провода KEY MEM процессор Bit Ten “запоминает” свое состояние на момент

включения зажигания. Например, если он был включен с помощью провода KEY MEM, а затем выключен

принудительно с помощью пульта DRC, при следующем включении зажигания Bit Ten не включится (потребуется

его активация с помощью пульта DRC или с помощью провода REMOTE IN).

4. MUTE IN: отключение звука на выходе процессора в момент запуска двигателя. Если в момент запуска двигателя

из-за просадки напряжения происходит слышимый в динамиках аудиосистемы хлопок, подсоедините

коричневый провод MUTE IN к стартерному проводу на замке зажигания.

ПРИМЕЧАНИЕ: терминал MUTE IN может быть перепрограммирован на активацию входа AUX IN (см. п. 8.6.5). В

этом случае процессор будет переключаться на AUX IN вход при появлении на этом терминале +12 В.

5. DRC: подключите к этому разъему проводной пульт управления DRC (DIGITAL REMOTE CONTROL).

6. USB: USB порт (В типа) для подключения персонального компьютера и настройки процессора с помощью

программного обеспечения Bit Ten. Соединение соответствует спецификациям USB 1.1 / 2.0.

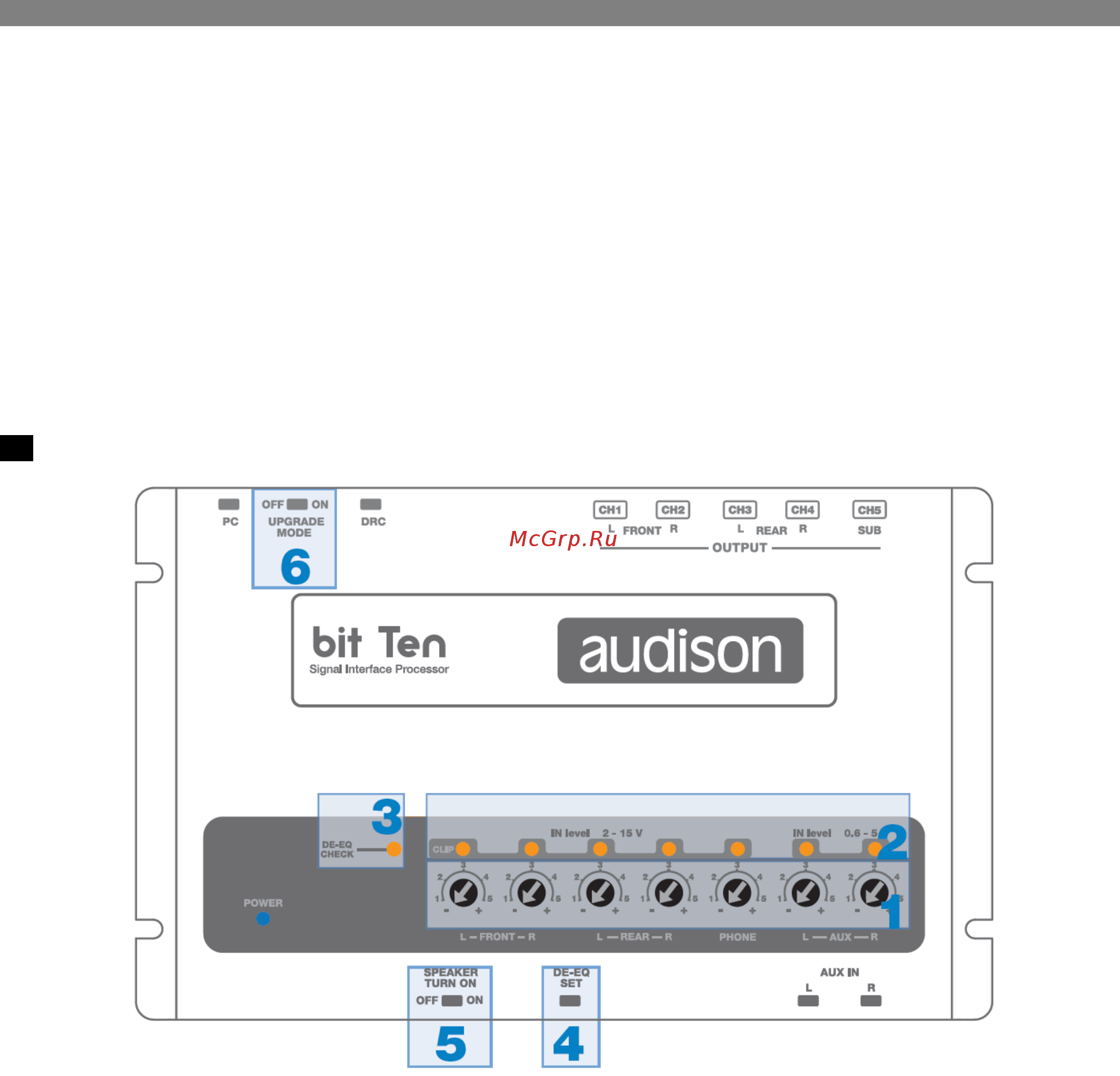

4.5. ОРГАНЫ УПРАВЛЕНИЯ

1. IN Level: регулировка чувствительности входных каналов процессора. Поворотом регулятора по часовой стрелке

уровень чувствительности увеличивается, против часовой стрелки – уменьшается. Для обеспечения

оптимального соотношения сигнал/шум крайне важно откалибровать входную чувствительность корректно (см.

пп. 8.1 – 8.2).

2. CLIP: индикатор клиппирования (искажения входного сигнала) (см. пп. 8.1 – 8.2). Если светодиод моргает, значит

на соответствующем входе сигнал имеет искаженную форму.

3. DE-EQ CHECK: светодиод, отображающий состояние системы де-эквализации (восстановления линейной

амплитудно частотной характеристики штатного головного устройства).

СВЕТОДИОД ГОРИТ: “восстанавливающий” де-эквалайзер запрограммирован и включен.

СВЕТОДИОД НЕ ГОРИТ: система де-эквализации не включена.

СВЕТОДИОД МОРГАЕТ: система де-эквализации находится в процессе анализа и программирования.

Подробнее – см. пп. 6.2 и 8.1.13 – 8.1.18.

4. DE-EQ SET: кнопка включения режима анализа и де-эквализации амплитудно-частотной характеристики

штатного головного устройства в “ручном” режиме (без персонального компьютера). Подробнее – см. п. 6.2.

5. SPEAKER TURN ON: тумблер включающий/выключающий систему автоматического включения процессора при

появлении на левом переднем (FL) MASTER входе аудиосигнала. Если штатный источник сигнала не имеет

REMOTE выхода, включите эту функцию (тумблер в положение ON). Обязательно убедитесь, что штатная

аудиосистема не входит в режим самодиагностики, когда в автомобиле выключено зажигание.

6. UPGRADE MODE: включение этого тумблера позволяет апгрейдить процессор в режиме RESCUE MODE (см. п.

10.4).
