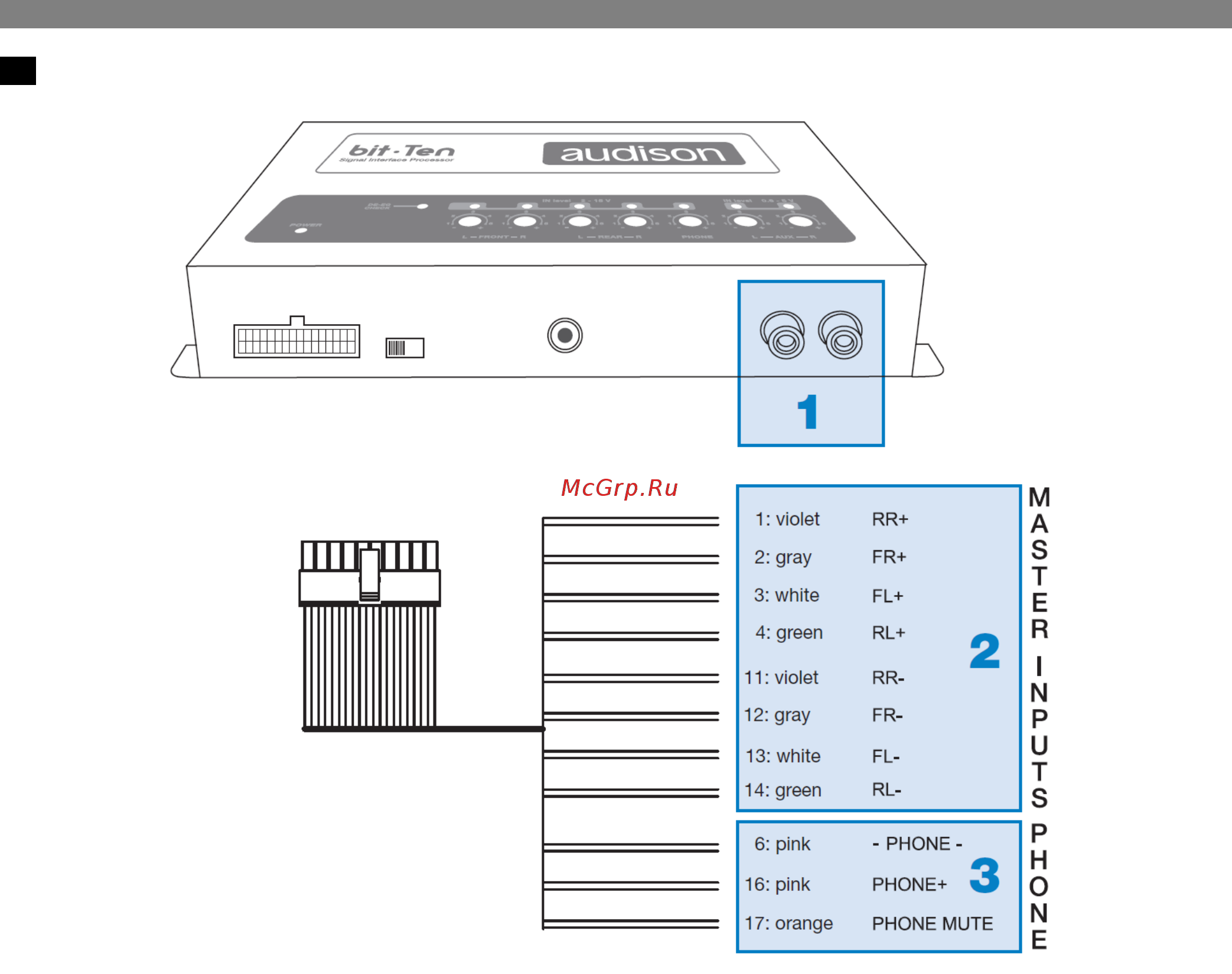

4.2. ВХОДНЫЕ РАЗЪЕМЫ

1. AUX IN L – R; дополнительный низкоуровневый аналоговый стерео вход.

Подключите к этому входу основной источник сигнала Вашей системы, если он оснащен линейными выходами

или дополнительный источник, например mp3 плеер. Чувствительность входа регулируется в диапазоне от 0,6

до 5 В RMS.

2. MASTER INPUTS; MASTER вход высокого уровня (Hi-Level, Speakers In) RR – FR – FL – RL.

Подключите к этому входу выход усилителя мощности источника сигнала, в том случае если он не оснащен

выходами низкого уровня. Соблюдайте общий порядок и полярность подключения: левые выходы к левым

входам, правые – к правым, “-” к “-”, “+” к “+”. Для удобства подключения каналы мастер входа имеют

цифровую, цветовую и буквенную маркировку, которая расшифровывается следующим образом:

1 и 11: фиолетовый: задний правый (REAR RIGHT “+” и REAR RIGHT “-“)

2 и 12: серый: передний правый (FRONT RIGHT “+” и FRONT RIGHT “-“)

3 и 13: белый: передний левый (FRONT LEFT “+” и FRONT LEFT “-“)

4 и 14: зеленый: задний левый (REAR LEFT “+” и REAR LEFT “-“)

Чувствительность входа регулируется в диапазоне от 2 до 15 В RMS (см. пп. 8.1.4 – 8.2.10). Если головное

устройство имеет линейный выход с уровнем более 2 В, оно также может быть подключено к этому входу.

Примечание: передний левый вход (FL) оснащен функцией автоматического включения (SPEAKER TURN ON) при

появлении сигнала на выходе усилителя мощности с мостовым включением BTL (Bridge Tied Load).

Автоматическое включение очень удобно в том случае если штатное головное устройство не оснащено выходом

REMOTE.

3. PHONE; разъем для подключения системы HANDS-FREE (высокоуровневый аналоговый)

PHONE “+” и “-“: подключите к этому входу акустический выход системы HANDS-FREE. Чувствительность входа

регулируется в диапазоне от 2 до 15 В RMS.

PHONE MUTE: подключите к этому проводу выход системы HANDS-FREE на котором в момент звонка появляется

“-“ (GND).

ПРИМЕЧАНИЕ: терминал PHONE MUTE может быть перепрограммирован на активацию входа AUX IN (см. п.

8.6.5). В этом случае процессор будет переключаться на AUX IN вход при появлении на этом терминале +12 В.
