Stiebel Eltron Classic PSH 120 [10/96] Elektroschaltplan
![Stiebel Eltron Classic PSH 120 [10/96] Elektroschaltplan](/views2/1445107/page10/bga.png)
INSTALLATION
Technische Daten
10 | PSH Classic www.stiebel-eltron.com

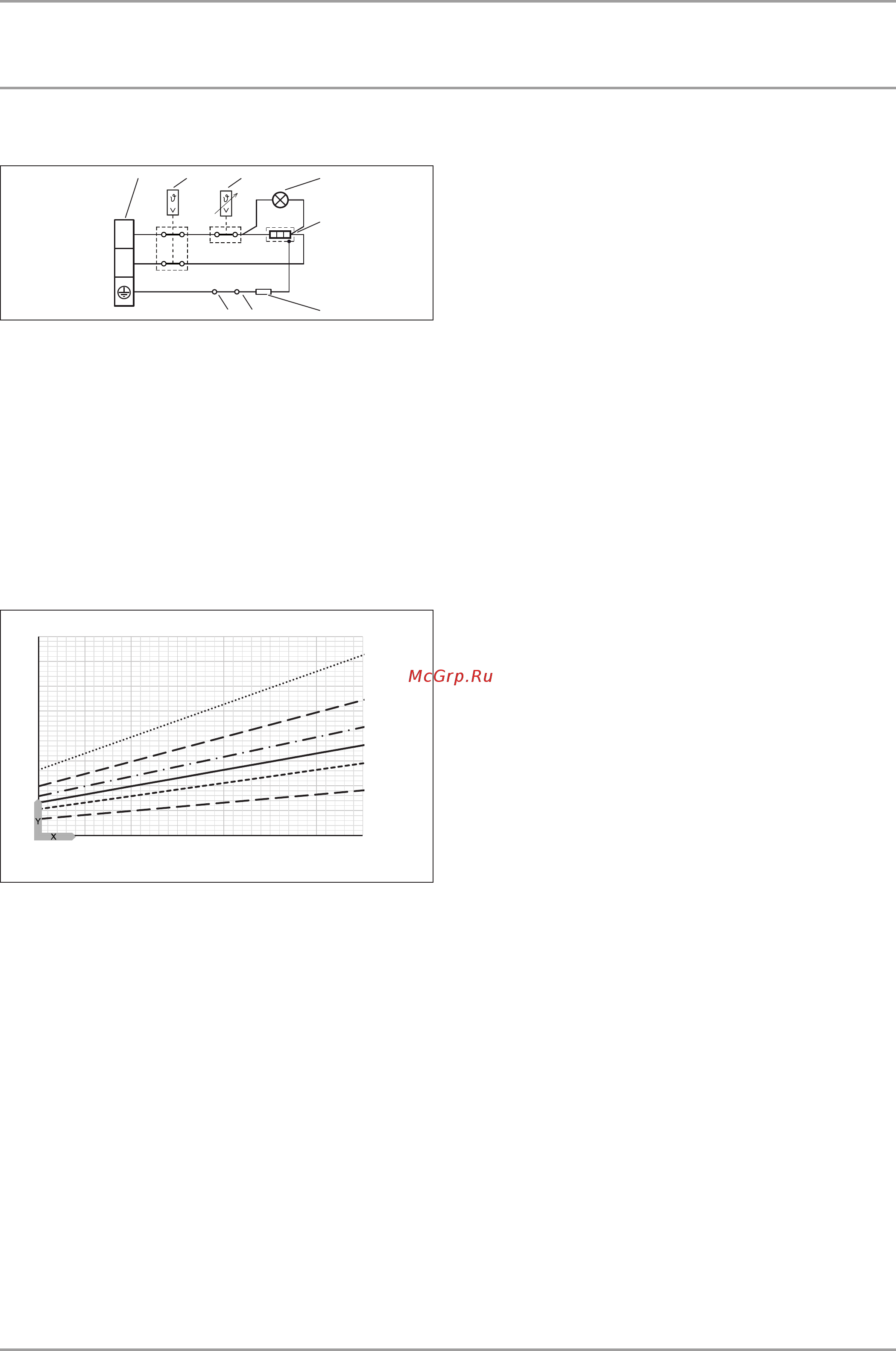

15.2 Elektroschaltplan
N
L
21 3 4
5
678
D0000051470
1 Anschlussklemme
2 Sicherheitstemperaturbegrenzer
3 Temperaturregler
4 Signallampe für Betriebsanzeige
5 Heizkörper
6 elektrischer Widerstand 560 Ohm
7 Anode
8 Behälter
15.3 Aufheizdiagramme
Die Aufheizdauer ist abhängig vom Speicherinhalt, von der Kalt-
wassertemperatur und der Heizleistung.
Diagramm bei 15°C Kaltwassertemperatur:
0
1
2
3
4
5
6
7
8
35 40 45 50 55 60 65 70
1
2
6
5
4
3
D0000051471
X Temperatureinstellung [°C]
Y Aufheizzeit [h]
1 200l
2 150l
3 120l
4 100l
5 80l
6 50l
15.4 Störfallbedingungen
Im Störfall können Temperaturen bis 95°C bei 0,6MPa auftreten.
