INSTALLATION
Technische Daten
DEUTSCH
www.stiebel-eltron.com PSH Classic | 9
15. Technische Daten

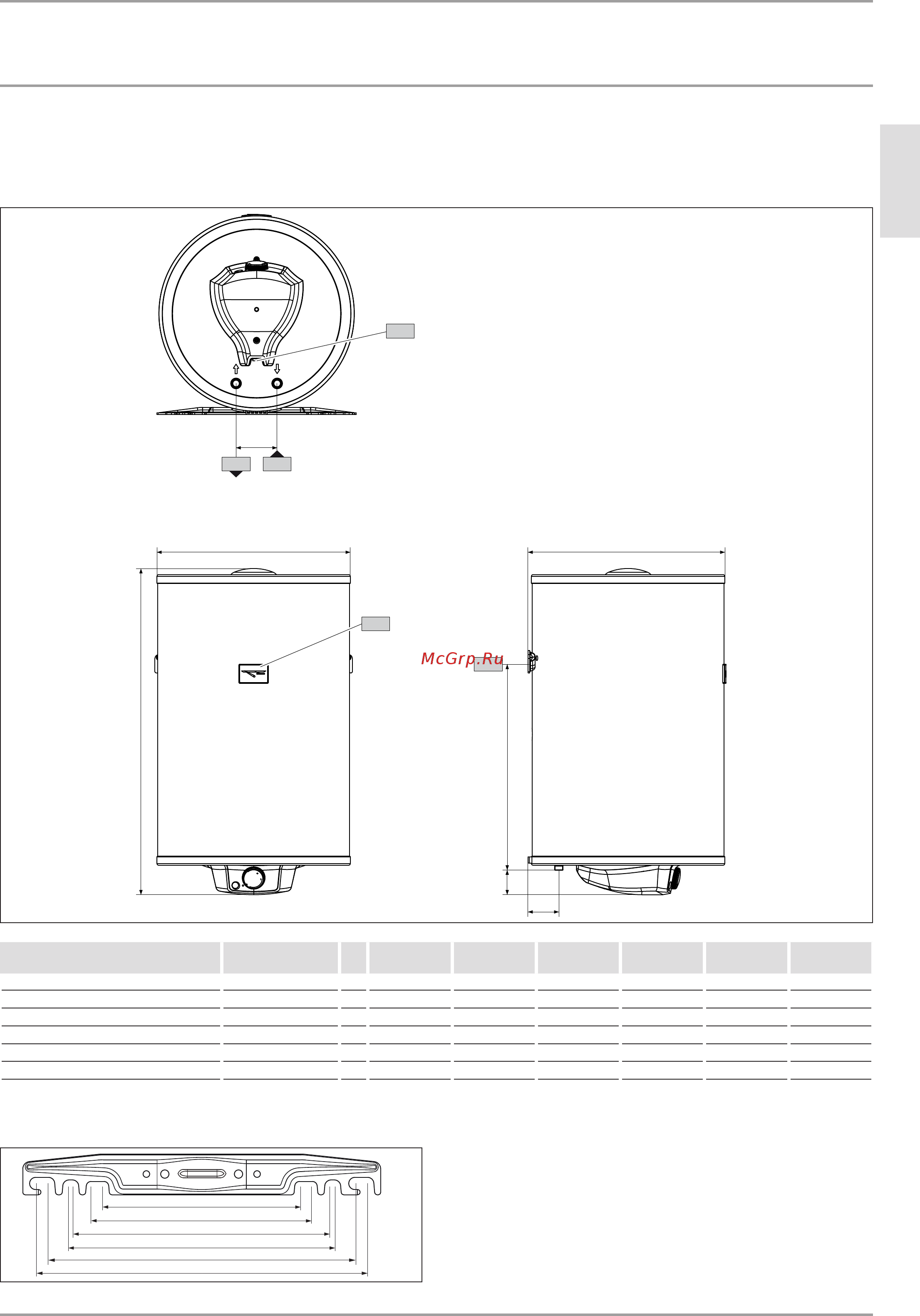

15.1 Maße und Anschlüsse
h46
c01
c06
i13
a10
100
475 483
58
b01
75
D0000051318
PSH 50
Classic
PSH 80
Classic
PSH 100
Classic
PSH 120
Classic
PSH 150
Classic
PSH 200
Classic
a10 Gerät Höhe mm 609 810 964 1117 1349 1704
b01 Durchführung elektr. Leitungen
c01 Kaltwasser Zulauf Außengewinde G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A
c06 Warmwasser Auslauf Außengewinde G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A
h46 Temperaturindikator
i13 Wandaufhängung Höhe mm 450 520 790 825 1060 1360
Wandaufhängung
450
415
360
350
300
265
80�02�07�0006
