INSTALLATION
Données techniques
FRANÇAIS
www.stiebel-eltron.com PSH Classic | 21

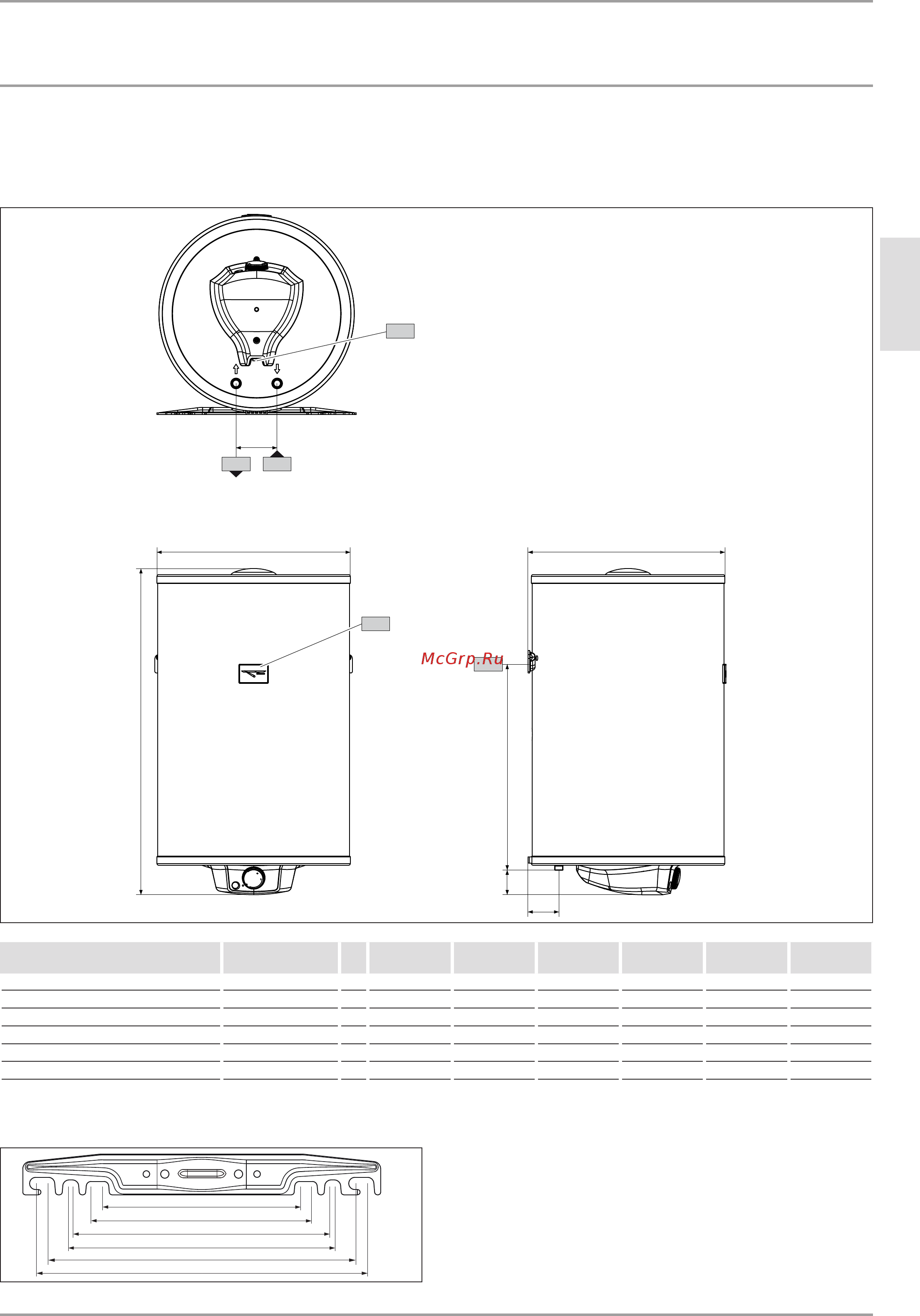

15. Données techniques
15.1 Cotes et raccordements
h46
c01
c06
i13
a10
100
475 483
58
b01
75
D0000051318
PSH 50
Classic
PSH 80
Classic
PSH 100
Classic
PSH 120
Classic
PSH 150
Classic
PSH 200
Classic
a10 Appareil Hauteur mm 609 810 964 1117 1349 1704
b01 Passage des câbles électriques
c01 Arrivée eau froide Filetage mâle G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A
c06 Sortie eau chaude Filetage mâle G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A G 1/2 A
h46 Indicateur de température
i13 Support mural Hauteur mm 450 520 790 825 1060 1360
Support mural
450
415
360
350
300
265
80�02�07�0006
