1 609 929 M17 | (5.9.07) Bosch Power Tools
74 | Dansk
Placér el-værktøjet på et standfast underlag
f.eks. en værktøjsbænk. Hold el-værktøjet fast og
løsne hurtigspændeborepatronen 1 ved at dreje
unbraconøglen 16 i drejeretning n. En fastsid-
dende hurtigspændeborepatron løsnes med et
slag slag på det lange skaft på unbraconøglen 16.
Fjern unbraconøglen fra hurtigspændeborepatro-
nen og skru hurtigspændeborepatronen helt af.
Er el-værktøjet udstyret med en selvspændende
borepatron, kan en gaffelnøgle (nøglevidde 19
mm) sættes på borepatronen i stedet for unbra-
konøglen.
Borepatron monteres (se billede F)
Den selvspændende borepatron monteres i om-
vendt rækkefølge.
f Fjern stålstiften fra boringen, når borepatro-
nen er monteret.
Borepatronen skal spændes med et til-
spændingsmoment på ca. 35–40 Nm.
Brug
Ibrugtagning
f Kontrollér netspændingen! Strømkildens
spænding skal stemme overens med angivel-
serne på el-værktøjets typeskilt. El-værktøj
til 230 V kan også tilsluttes 220 V.
Indstil drejeretning
(se billede G–H)(GSB 18-2 RE)
f Tryk på retningsomskifteren 7 kun når el-
værktøjet står stille.
Med retningsomskifteren 7 kan du ændre el-
værktøjets drejeretning. Ved nedtrykket start-
stop-kontakt 5 er dette ikke muligt.
Højreløb: Til boring og idrejning af skruer trykkes
retningsomskifteren 7 helt mod højre.
Venstreløb: Til løsning og uddrejning af skruer og
møtrikker trykkes retningsomskifteren 7 helt
mod venstre.

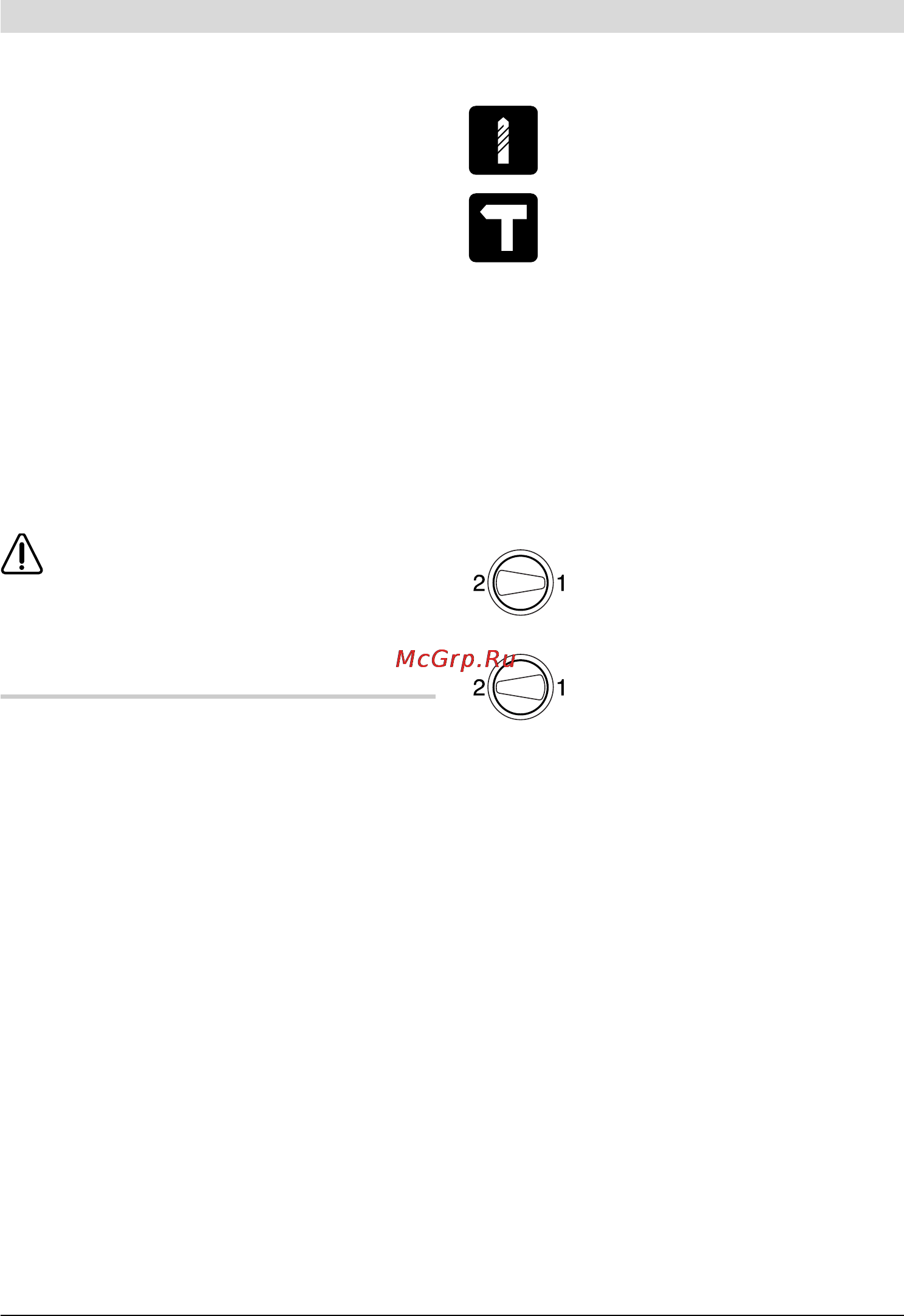

Indstil funktion
Boring og skruearbejde
Stil omskifteren 2 på symbolet „Bo-
ring“.
Slagboring
Stil omskifteren 2 på symbolet „Slagbo-
ring“.
Omskifteren 2 falder mærkbart i hak og kan også
aktiveres, mens motoren går.
Mekanisk gearvalg
f Gearomskifteren 8 kan betjenes, når el-
værktøjet arbejder langsomt. Dette bør dog
ikke ske ved stilstand, fuld belastning eller
maks. hastighed.
Med gearomskifteren 8 kan der vælges 2 omdrej-
ningstal-områder.
Gear I:
Lavt hastighedsområde; til arbejde
med stor borediameter eller til
skruearbejde.
Gear II:
Højt hastighedsområde; til arbejde
med lille borediameter.
Er det ikke muligt at svinge gearvælgeren 8 indtil
anslag, drejes drivspindlen med boret en smule.
Tænd/sluk
Til ibrugtagning af el-værktøjet tryk på start-stop-
kontakten 5 og hold den nede.
Til fastlåsning af den nedtrykkede start-stop-
kontakt 5 trykkes på låsetasten 4.
El-værktøjet slukkes ved at slippe start-stop-kon-
takten 5 er den låst med låsetasten 4 trykkes kort
på start-stop-kontakten 5 hvorefter den slippes.
Omdrejningstal/slagtal indstilles (GSB 18-2 RE)
Omdrejningstallet/slagtallet indstilles trinløst til
det tændte el-værktøj, afhængigt af hvor meget
start-stop-kontakten 5 trykkes ind.
Let tryk på start-stop-kontakten 5 fører til et lavt
omdrejningstal/slagtal. Med tiltagende tryk øges
omdrejningstallet/slagtallet.
OBJ_BUCH-469-001.book Page 74 Wednesday, September 5, 2007 8:57 AM
