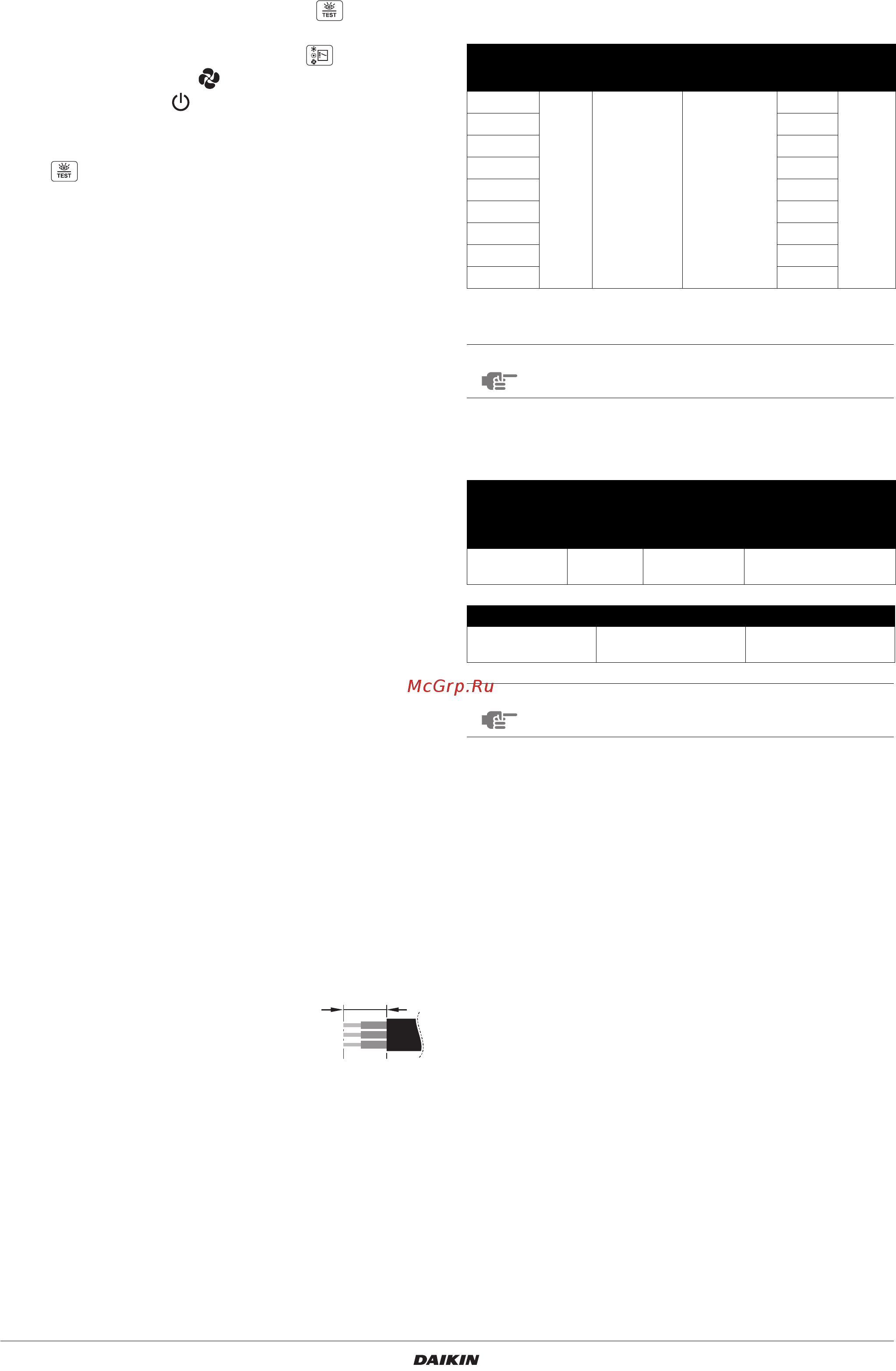

Инструкции по монтажу и эксплуатации
7
FXMQ20~125P7VEB
Система кондиционирования VRV
4PW56481-1
Затем нажмите кнопку тестового режима на пульте
дистанционного управления. Блок перейдет в тестовый режим.
Нажмите кнопку выбора режима работы и выберите
режим «Только вентиляция» . После этого нажмите кнопку
включения/выключения . Начнут работать вентилятор и
дренажный насос внутреннего блока. Проверьте, чтобы
система дренажа удаляла воду из внутреннего блока. Нажмите
кнопку и переведите систему в исходное состояние.
Монтаж электропроводки
Общие положения
■ Все приобретаемые на внутреннем рынке электрические
детали, материалы и производимые с ними операции
должны соответствовать местным нормативным актам.
■ Используйте только медные провода.
■ При подключении проводов к наружным, внутренним
агрегатам и пульту дистанционного управления следуйте
схеме, прикрепленной к корпусу агрегата. Операции по
подключению пульта управления более подробно
изложены в прилагаемой к нему инструкции по монтажу.
■ Все электротехнические работы должны производиться
только квалифицированными специалистами.
■ В линии электропитания следует установить устройство
защитного отключения и плавкий предохранитель.
■ В стационарную проводку необходимо включить главный
выключатель или другие средства разъединения по всем
полюсам в соответствии с действующими местными и
общегосударственными нормативами.
Помните о том, что работа системы возобновится
автоматически, если питание выключить, а затем снова
включить.
■ В данную систему кондиционирования входит несколько
внутренних агрегатов. Обозначьте их, например, как
агрегат А, агрегат Б и т.д. и проследите за тем, чтобы они
в том же порядке были подключены к клеммам наружного
агрегата и блока BS. Если порядок подключения неверен,
система будет работать неправильно.
■ Обязательно заземлите кондиционер.
■ Не подсоединяйте провод заземления к:
-газовым трубам: в случае утечки газа возможен взрыв
или возгорание.
- проводам заземления телефонных линий и мачтам
освещения: во время грозы возможно образование
аномально высокого электрического потенциала в
заземлении.
-водопроводным трубам: отсутствие заземляющего
эффекта при использовании труб из жесткого винила.
■ Проследите за тем, чтобы провода
электропитания были зачищены
одинаково.
Электрические характеристики
МТЦ: минимальный ток цепи (А)
МТП: максимальный ток предохранителя (А)
Характеристики плавких предохранителей
и кабелей, поставляемых другими фирмами
Ниже приведены предельно допустимые длины кабелей,
соединяющих между собой внутренний и наружный блоки, а
также внутренний блок и пульт дистанционного управления.
1. Наружный блок - внутренний блок: макс. 1000 м (общая
длина: 2000 м)
2. Внутренний блок - пульт управления: макс. 500 м
Модель Гц
Вольт
Диапазон
изменения
напряжения
Электропитание
МТЦ МТП
20
50/60 220-240/220 ±10%
0,6
16 A
25 0,6
32 0,6
40 1,6
50 1,4
63 1,4
80 1,7
100 2,3
125 2,9
ПРИМЕЧАНИЕ
Подробности см. в разделе «Электрические
характеристики» книги технических данных.
Силовые кабели
Модель
Плавкие
предохра-
нители
Кабель Сечение
20~125 16 A H05VV-U3G
В соответствии
с местными нормами
Модель Кабель Сечение
20~125
Экранированный
кабель (2)
0,75-1,25 mm
2
ПРИМЕЧАНИЕ
Пример приведен в разделе «Примеры
электрических соединений» на странице 8.
