- Если устанавливается комплект беспроводного пульта
дистанционного управления, то расстояние между
беспроводным пультом дистанционного управления и
внутренним агрегатом, возможно, придется сократить,
если в помещении присутствуют флуоресцентные
лампы, запускаемые электрическим способом.
Внутренние агрегаты должны быть установлены как
можно дальше от флуоресцентных ламп.
- Не размещайте непосредственно под внутренними и
наружными агрегатами предметы, восприимчивые к воз-
действию влаги. При определенных обстоятельствах
конденсат на главном агрегате или трубах хладагента,
грязь в воздушном фильтре или засор дренажа могут
вызвать каплепадение, что может привести к порче
указанных предметов или их поломке.
2 Во избежание прикосновений к лопастям вентилятора или
к теплообменнику проследите за установкой защитных
приспособлений на отверстиях для всасывания и отвода
воздуха.
Защита должна отвечать требованиям общеевропейских и
местных нормативов.
3 Для подвески блока применяют специальные крепежные
болты. Убедитесь, что потолок достаточно прочен, чтобы
выдержать вес блока. Если возникает сомнение, предвари-
тельно укрепите потолок.
Предварительные операции перед
монтажом
1 Взаимное расположение потолочной ниши, блока и монтаж-
ных болтов. (Смотрите рисунок 5)
Возможен один из перечисленных ниже вариантов установки.
Стандартный вариант с забором воздуха с задней
стороны блока (Смотрите рисунок 6a)
Установка при заднем расположении воздуховода
и наличии отверстия для обслуживания (Смотрите
рисунок 6b)
Установка при заднем расположении воздуховода
и отсутствии отверстия для обслуживания (Смотрите
рисунок 6c)
Установка декоративной панели воздухозабора
с тканевым рукавом (Смотрите рисунок 7a)
Непосредственная установка декоративной панели
(Смотрите рисунок 7b)
Забор воздуха с нижней стороны блока (Смотрите
рисунок 7c)
1 Свободное пространство для обслуживания
2 Дренажная трубка
3 Разъем для подключения кабеля питания
4 Разъем для подключения линии управления
5 Дренажное отверстие, используемое при обслуживании
6 Трубопровод c газообразным хладагентом
7 Трубопровод с жидким хладагентом
Модель A (мм) B (мм)
20~32 550 586
40 700 738
50~80 1000 1038
100+125 1400 1438
1 Внутренний блок
2 Трубопровод
3 Отверстие для монтажного болта (x4)
4 Расстояние между отверстиями для монтажных болтов
1 Поверхность потолка
2 Потолочная ниша
3 Съемная панель для обслуживания блока (поставляется
по дополнительному заказу)
4 Воздушный фильтр
5 Входной воздуховод
6 Отверстие для обслуживания воздуховода
7 Съемная панель

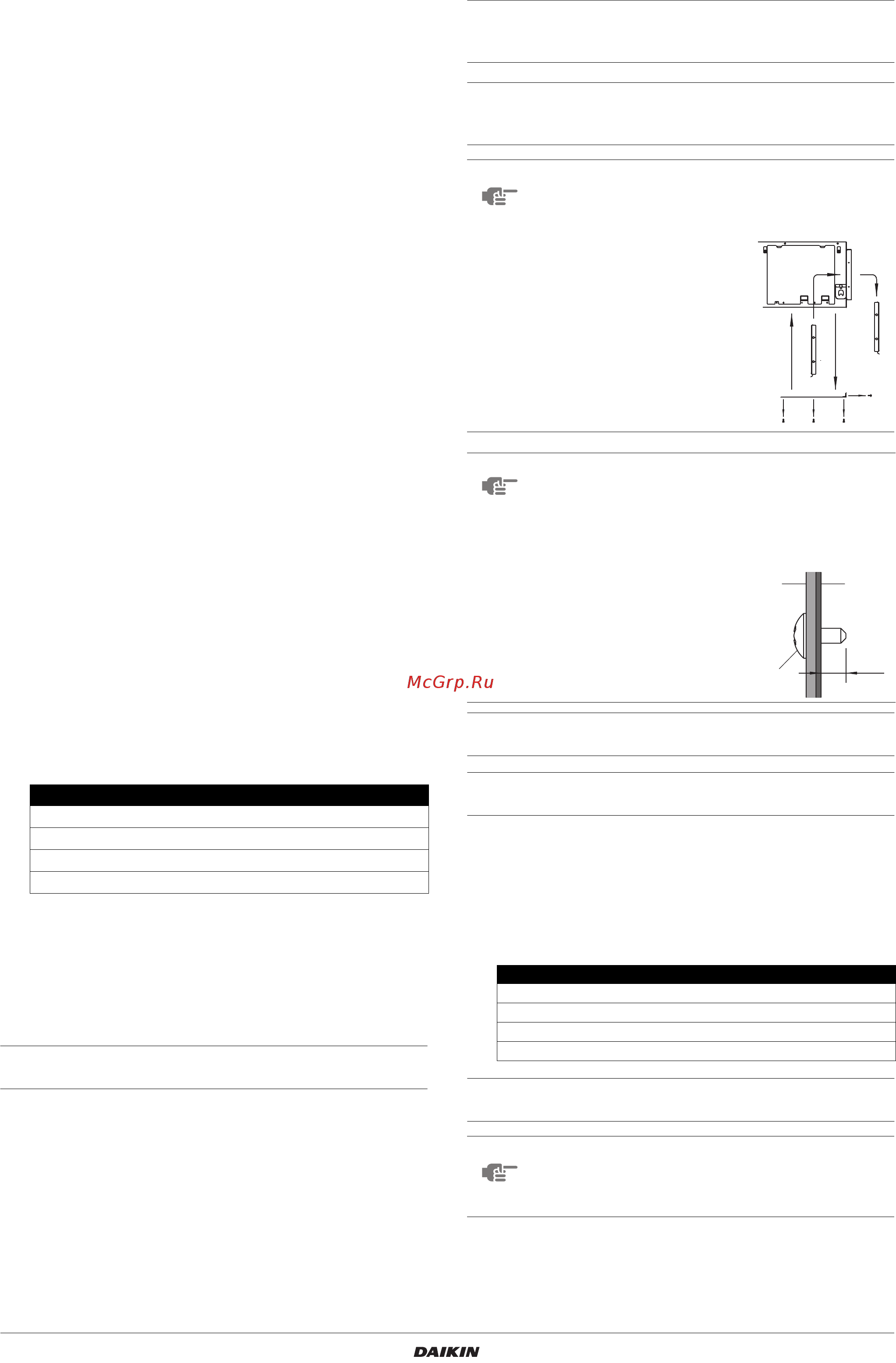

ПРИМЕЧАНИЕ
Перед установкой блока (при наличии воздуховода
без отверстия для обслуживания): измените рас-
положение воздушных фильтров.
ПРИМЕЧАНИЕ
При соединении всасывающего воздуховода
с агрегатом выберите такие крепежные винты,
которые бы выступали с внутренней стороны
фланца не более чем на 5 мм в целях защиты
воздушного фильтра от повреждения во время
проведения обслуживания фильтра.
1 Всасывающий воздуховод
2 Внутренняя сторона фланца
3 Крепежный винт
1 Поверхность потолка
2 Потолочная ниша
3 Декоративная панель (поставляется по дополнительному
заказу)
4 Внутренний блок (задняя сторона)
5 Тканевый рукав для соединения с декоративной панелью
(поставляется по дополнительному заказу)
Модель A (мм)
20~32 610
40 760
50~80 1060
100+125 1460
ПРИМЕЧАНИЕ
Поступление воздуха может происходить снизу
блока. Для этого нужно снять съемную панель и
заменить ее панелью, у которой имеется возмож-
ность для установки воздушных фильтров.
1 Рамка с фильтром (фильтрами)
2 Съемная панель
1 Выньте фильтр (фильтры)
с внешней стороны блока
2 Снимите съемную панель
3 Установите фильтр
(фильтры) с внутренней
стороны блока
4 Установите съемную
панель на место
1
2
4
3
12
3
5 mm
