FXMQ20~125P7VEB
Система кондиционирования VRV
4PW56481-1
Инструкции по монтажу и эксплуатации
4
2 Заводская установка скорости вращения вентилятора
соответствует стандартному внешнему статическому
давлению.
3 Установите монтажные болты.
(Для подвески блока применяются болты диаметром М10.)
Если необходимо надежно закрепить внутренний блок
слабом потолке), устанавливаются анкерные элементы.
Если необходимо укрепить новый потолок, применяются
утопленные вставки, анкеры или иные крепежные элемен-
ты, покупаемые на местном рынке.
Пример установки блока
(Смотрите рисунок 3)

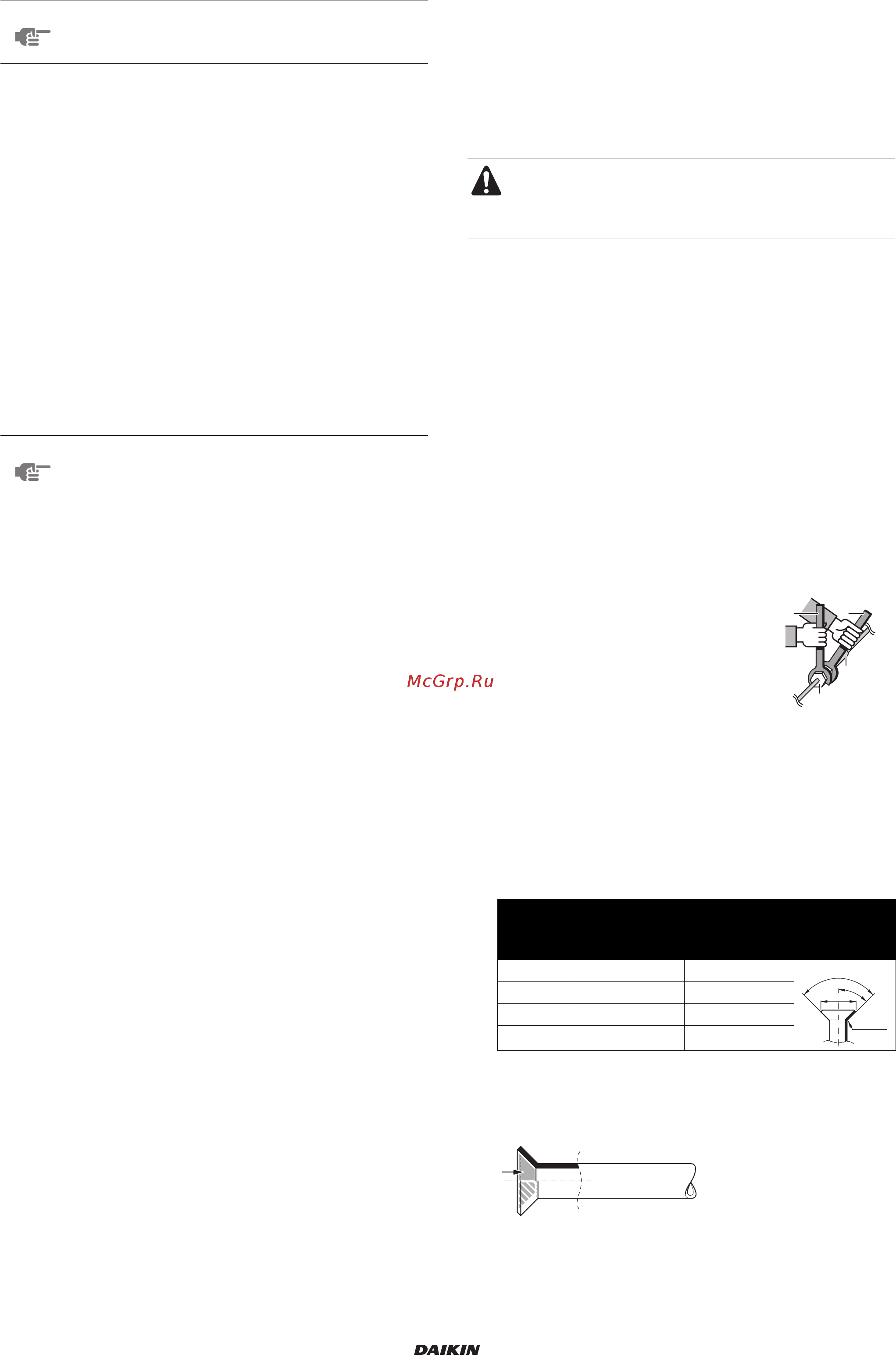

Монтаж внутреннего блока
При установке дополнительного оборудования (за исключением
декоративной панели) необходимо ознакомиться с инструкцией
по его установке. Бывают ситуации, когда такое оборудование
удобнее смонтировать до того, как установлен внутренний блок.
1 Сначала произведите временную установку внутреннего
блока.
- Наденьте подвесную скобу на монтажный болт.
Убедитесь, что она надежно закреплена сверху и снизу
с помощью гаек с шайбами. (Смотрите рисунок 4)
2 Проверьте горизонтальность установки блока.
- Не допускайте наклона блока. Внутренний блок имеет
встроенный дренажный насос с поплавковым датчиком
уровня. (Если блок наклонен в сторону, противополож-
ную направлению стекания конденсата, поплавковый
датчик будет работать неверно, что может привести
к утечке конденсата из блока.)
помощью уровня или виниловой трубки, заполненной
водой, убедитесь, что все четыре угла блока расположе-
ны в горизонтальной плоскости. (Смотрите рисунок 9)
3 Затяните верхнюю гайку.
Рекомендации по монтажу труб
хладагента
Подключение трубопроводов к наружному блоку описано в при-
лагаемой к нему инструкции по установке.
Прежде, чем приступать к прокладке труб, выясните, какой тип
хладагента применяется в данной системе. (Данный блок
рассчитан на применение хладагента R410A.)
При резке и развальцовке труб следует применять
материалы и инструменты, совместимые с используемым
хладагентом.
Чтобы внутрь трубы не попали пыль, влага или
посторонние предметы, сплющите конец трубы или
заклейте его липкой лентой.
Используйте бесшовные трубы из медного сплава
(ISO 1337).
Наружный агрегат заправлен хладагентом.
Во избежание протечек воды необходимо выполнить
полную теплоизоляцию трубопроводов газообразного хлад-
агента и жидкого хладагента. При использовании теплового
насоса температура трубопровода газообразного хлад-
агента может подниматься примерно до 120°C. Используйте
изоляцию, обладающую достаточной теплоустойчивостью.
При подсоединении медных труб к блоку или при их
отсоединении используются одновременно два гаечных
ключа — обычный и динамометрический.
Не допускайте попадания посторонних предметов и
веществ (например, воздуха) в трубопроводы хладагента.
Для раструбных соединений используйте только
отожженные материалы.
В таблице 1 приведены размеры накидных гаек и значения
механического момента при их затяжке. (Если гайки
перетянуть, их можно повредить, что приведет к протечкам
хладагента.)
Та б лица 1
На внутреннюю поверхность развальцованной части трубы
нанесите эфирное или полиэфирное масло. Приступая
к затяжке накидной гайки, наживите ее, сделав 3 - 4
оборота рукой.
Если во время прокладки трубопровода произошла утечка
хладагента, немедленно проветрите помещение. При сопри-
косновении с огнем газообразный хладагент выделяет
ядовитый газ.
ПРИМЕЧАНИЕ
При нестандартном способе установки агрегата
обратитесь за разъяснениями к дилеру, пред-
ставляющему компанию Daikin в вашем регионе.
1 Анкер
2 Потолочная плита
3 Длинная муфта или скоба
4 Монтажный болт
5 Внутренний блок
ПРИМЕЧАНИЕ
Все перечисленные детали производятся другими
фирмами.
1 Гайка (производится другими фирмами)
2 Шайба для крепления подвесной скобы (поставляется
вместе с внутренним блоком)
3 Затяните (две гайки)
1 Уровень воды
2 Виниловая трубка
Работы по прокладке трубопроводов должны про-
водиться квалифицированными специалистами и
отвечать требованиям местных и государственных
стандартов.
1 Динамометрический ключ
2 Гаечный ключ
3 Соединение труб
4 Накидная гайка
Диаметр
труб
(мм)
Момент
затяжки (
Н•м)
Размер
развальцо-
ванного торца
трубы А (мм)
Форма
развальцовки
Ø6,4 15~17 8,7~9,1
Ø9,5 33~39 12,8~13,2
Ø12,7 50~60 16,2~16,6
Ø15,9
63~75
19,3~19,7
12
4
3
R=0.4~0.8
45°
±2
90°
±2
A
