Электрические соединения и задание
параметров на пульте управления
Электрические соединения
Снимите крышку с блока автоматики, как показано на
рисунке 12, и произведите подключение.
ПРЕДОСТОРОЖНОСТИ
1 При подключении силовых кабелей к разъемам необхо-
димо соблюдать следующие правила.
- Для подключения к клеммной колодке при соединении
проводки агрегатов используйте круглые обжимные
клеммы с изоляционной оплеткой. Если таких клемм нет
в наличии, следуйте приведенным ниже инструкциям.
- Не подключайте кабели разных сечений к одному
разъему. (Ненадежный контакт может привести
сильному нагреву места подключения или даже пожару.)

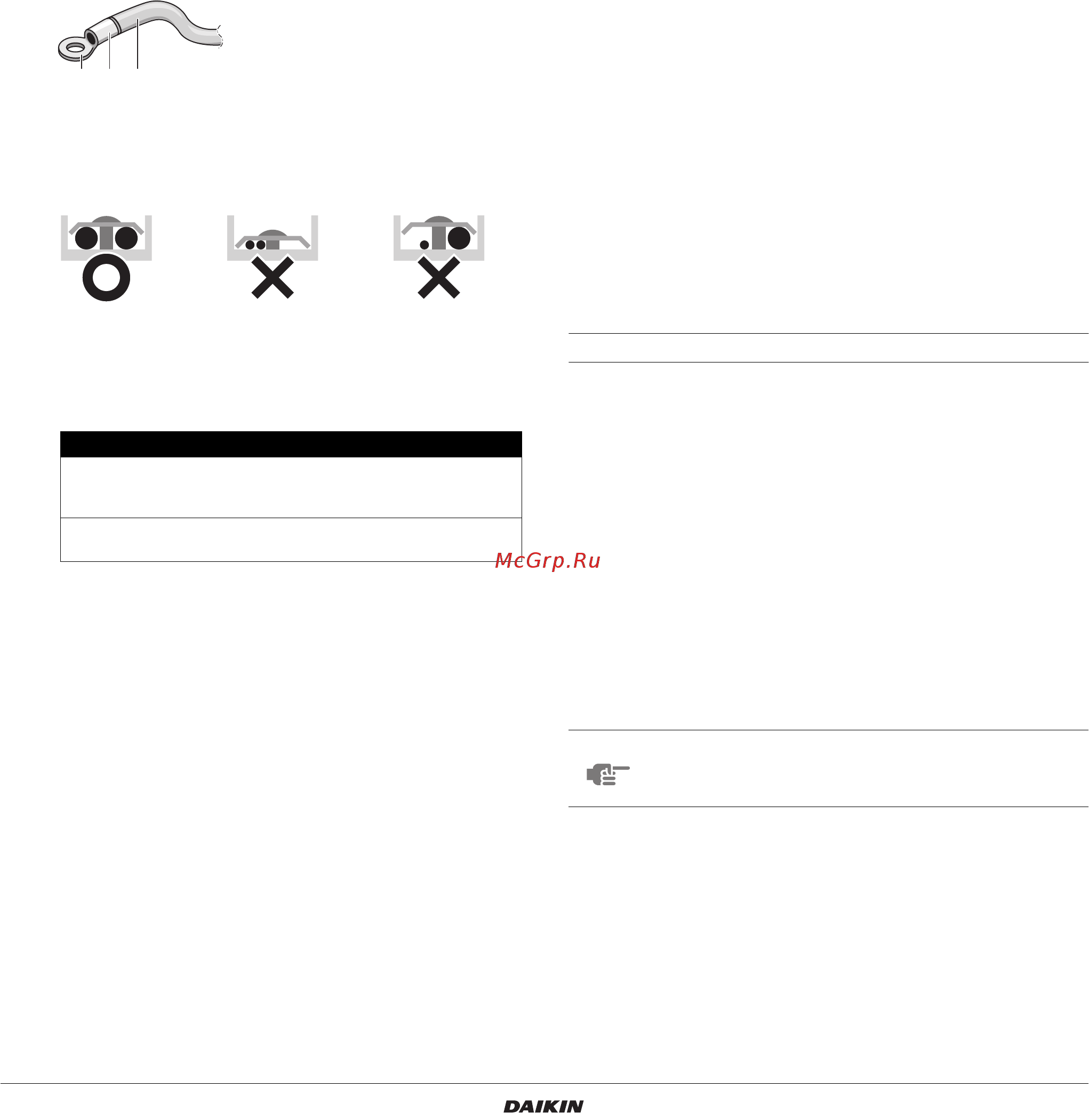

- При подключении кабелей одного и того же сечения
следуйте указаниям рисунка, приведенного ниже.
Применяйте провода только указанных типов. Про-
веряйте надежность их подключения. При подключении
не прилагайте избыточных усилий к контактам и местам
их крепления. Используйте моменты затяжки,
указанные в приведенной ниже таблице.
- Устанавливая крышку блока управления, следите за
тем, чтобы не пережать проводку.
- После окончания подключения электропроводки
заполните оставшиеся щели в отверстиях для проводки
в корпусе мастикой или изоляционным материалом
(приобретается на внутреннем рынке), чтобы снаружи в
агрегат не проникали насекомые и грязь и не вызывали
коротких замыканий в блоке управления.
2 Ток в кабелях, соединяющих внутренние блоки между
собой, не должен превышать 12 A. Ответвления кабелей
делаются вне колодки контактов блока в соответствии
с действующими правилами по производству электричес-
ких работ, если сечение кабеля превышает 2 мм
2
(Ø1,6).
Место ответвления следует изолировать таким образом,
чтобы изоляция была не менее надежна, чем изоляция
самого силового кабеля.
3 Не подключайте кабели разных сечений к контакту
заземления. Плохой контакт снижает надежность защиты
прибора.
4 Кабели управления, соединяющие пульт управления
с блоками и блоки между собой, должны проходить не
ближе 50 мм от силовых линий. В противном случае элек-
трические наводки могут привести к сбоям в управлении.
5 Подключение кабелей к пульту дистанционного управления
описано в прилагаемой к нему инструкции по установке.
6 Ни в коем случае не подключайте силовые линии
к разъемам для кабелей управления. В этом случае воз-
можны серьезные неисправности всей системы
кондиционирования.
7 Применяйте только кабели указанных сечений и следите за
надежностью контактов. Убедитесь, что кабели не нахо-
дятся под натяжением. Расположение кабелей должно
быть таким, чтобы они не затрудняли доступ к различным
устройствам и механизмам: например, они не должны
мешать открыванию крышки блока автоматики. Убедитесь,
что крышка плотно закрыта. Помните, что ненадежные
контакты могут послужить причиной выделения тепла,
поражения электротоком или даже возгорания.
Примеры электрических соединений
Линии питания каждого блока должны быть снабжены раз-
мыкателем цепи и плавким предохранителем, как показано на
рисунке 16.
Пример полной системы кондиционирования (3 типа)
При управлении одним внутренним блоком с помощью одного
пульта управления (нормальная конфигурация) (Смотрите
рисунок 15)
При групповом управлении или управлении с помощью двух
пультов (Смотрите рисунок 17)
При использовании BS-блока (Смотрите рисунок 13)
МЕРЫ ПРЕДОСТОРОЖНОСТИ
Для блоков, входящих в одну систему, в цепи питания
можно использовать один выключатель. Однако к уста-
новке выключателей и размыкателей цепи в отдельных
силовых цепях следует подходить с особой осторожностью.
В системах с групповым управлением, пульт управления
следует выбирать так, чтобы он соответствовал внутренне-
му блоку, для сохранения максимального набора функций.
Не используйте для заземления газовые трубы, водо-
проводные трубы, осветительные или телефонные линии.
Неверное заземление грозит поражением электротоком.
1 Крышка распределительной коробки
2 Вход низковольтной проводки распределительной коробки
3 Вход высоковольтной проводки распределительной
коробки
4 Электрическая схема
5 Распределительная коробка
Момент затяжки (Н•м)
Клеммная колодка для проводов
управления агрегата и пульта
дистанционного управления
0,9
Клеммная колодка для подключения
электропитания
1,2
1 2 3
1 Круглая обжимная клемма
2 Оденьте изоляционную
оплетку
3 Провод
1 Источник питания
2 Размыкатель цепи питания
3 Силовые линии
4 Кабели управления
5 Выключатель
6 Плавкий предохранитель
7 BS-блок (только REYQ)
8 Внутренний блок
9 Пульт дистанционного управления
1 Наружный блок
2 Внутренний блок
3 Пульт дистанционного управления (поставляется по
дополнительному заказу)
4 Наиболее удаленный внутренний блок
5 При использовании двух пультов управления
6 BS-блок
ПРИМЕЧАНИЕ
При групповом управлении задавать адреса
внутренних блоков не обязательно. При подаче
питания адреса будут заданы автоматически.
