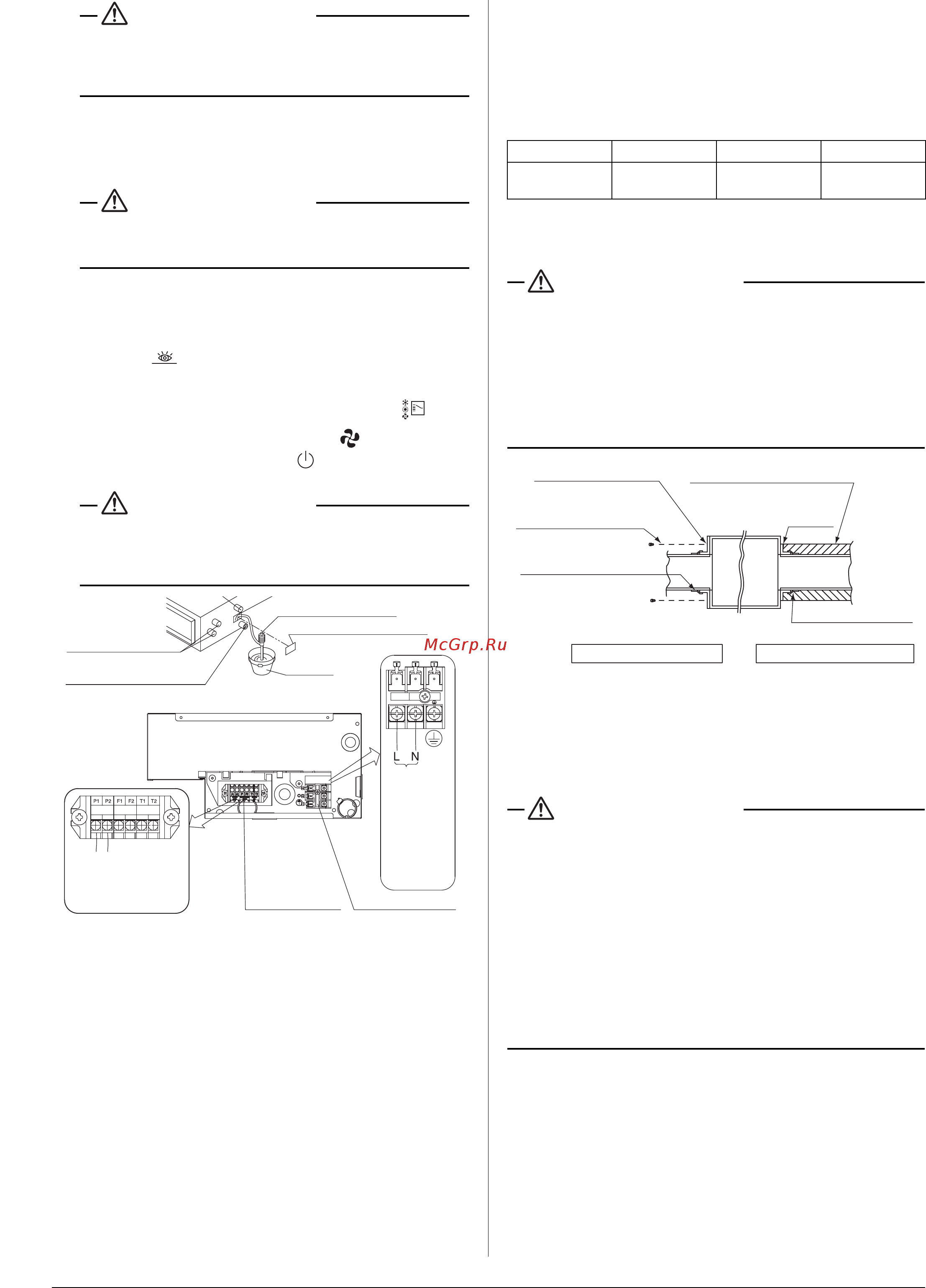

10 русский
ПРЕДОСТЕРЕЖЕНИЕ
Прочно закрепите кабели зажимами (9) (10),
предлагаемыми в качестве аксессуаров, как показано
на рис. 17, чтобы в местах соединения кабелей не было
натяжки.
2.
Перед включением питания убедитесь, что крышка
блока управления закрыта.
3.
Снимите смотровую крышку.
4.
Постепенно налейте примерно 1Л воды из смотрового
окна в дренажный поддон для проверки дренажа.
ПРЕДОСТЕРЕЖЕНИЕ
Следите за тем, чтобы на поплавковый выключатель не
воздействовало внешнее усилие.
(Это может привести к поломке.)
5.
Установите смотровую крышку.
6.
Выполните следующую операцию с помощью
удаленного контроллера и проверьте дренаж.
•
Выберите контроль/тестовую операцию с помощью
кнопки “” на удаленном контроллере. Блок
переключится на режим тестовой операции.
Нажимайте кнопку выбора режима работы “”, для
выбора РАБОТЫ ВЕНТИЛЯТОРА “”.
•
Нажмите кнопку ВКЛ/ВЫКЛ “ ”. (Включится
вентилятор комнатного блока и дренажный насос.)
ПРЕДОСТЕРЕЖЕНИЕ
Одновременно включится вентилятор. Будьте
осторожны.
Не касайтесь дренажного насоса для предотвращения
поражения электрическим током.
7.
Обязательно используйте удаленный контроллер для
завершения операции.
8. УСТАНОВКА ТРУБОПРОВОДА
Подсоедините трубопровод, приобретенный на месте.
Сторона впуска воздуха
•
Соедините трубопровод и фланец впускной стороны
(приобретается на месте).
•
Прикрутите фланец к основному блоку с помощью
дополнительных винтов (7).
•
Оберните фланец впускной стороны и участок
соединения трубопровода алюминиевой лентой или
чем-либо подобным во избежание выпуска воздуха.
ПРЕДОСТЕРЕЖЕНИЕ
При креплении трубопровода к впускной стороне
обязательно установите воздушный фильтр внутри
вентиляционного канала с впускной стороны. (Используйте
воздушный фильтр, способность сбора пыли которого
составляет, по меньшей мере, 50% в весовом
соотношении.)
При подсоединении впускного трубопровода входящий в
комплект поставки фильтр не используется.
Сторона выпуска воздуха
•
Подсоедините трубопровод к внутренней части фланца
выпускной стороны.
•
Оберните фланец выпускной стороны и участок
соединения трубопровода алюминиевой лентой или
чем-либо подобным во избежание выпуска воздуха.
ПРЕДОСТЕРЕЖЕНИЕ
•
Обязательно заизолируйте трубопровод для
предотвращения образования конденсата. (Материал:
стекловата или полиэтиленовая пена толщиной 25 мм)
•
Наносите электрическую изоляцию между
трубопроводом и стеной при использовании
металлических трубопроводов для прокладки
металлических планок в виде сетки или забора или
металлических пластин в деревянные здания.
•
Обязательно объясните заказчику процедуры по
техобслуживанию и очистке деталей, приобретаемых на
месте (воздушный фильтр, решетка (и
воздуховыпускная, и всасывающая решетки) и т.д.).
TEST
ПЕРЕДАЮЩИЕ
ПРОВОДА
ДИСТАНЦИОННОЕ
УПРАВЛЕНИЕ
ПРИНУДИТЕЛЬНОЕ
ВЫКЛ
L N
Электропитание:
Одна фаза, 50 Гц,
220 В–240 В
Одна фаза,
60 Гц, 220 В
Метод
подсоединения
клеммы питания
Метод
подсоединения
клеммы пульта ДУ
Клеммная
колодка
Клеммная колодка
Внутренняя печатная плата
(УЗЕЛ)
(с резиновой крышкой)
Сервисное дренажное
отверстие
Ведро
Трубопроводы
хладагента
Крышка смотрового
отверстия
Переносной насос
Класс 15 · 20 · 25 · 32 40 · 50 63
Количество
позиций
16 22 26
Ñîåäèíèòåëüíûé
âèíò (7)
(àêñåññóàð)
(Ìåñòíàÿ ïîñòàâêà)
(Ìåñòíàÿ ïîñòàâêà)
(Ìåñòíàÿ ïîñòàâêà)
(Ìåñòíàÿ ïîñòàâêà)
Ôëàíåö
Ôëàíåö
Àëþìèíèåâàÿ ëåíòà
Àëþìèíèåâàÿ ëåíòà
Îñíîâíîé
áëîê
Èçîëÿöèîííûé ìàòåðèàë
Ñòîðîíà âïóñêà âîçäóõà
Ñòîðîíà âûïóñêà âîçäóõà
