Daikin FXDQ-A FXDQ50P7 Серый [14/24] Пример электрической проводки

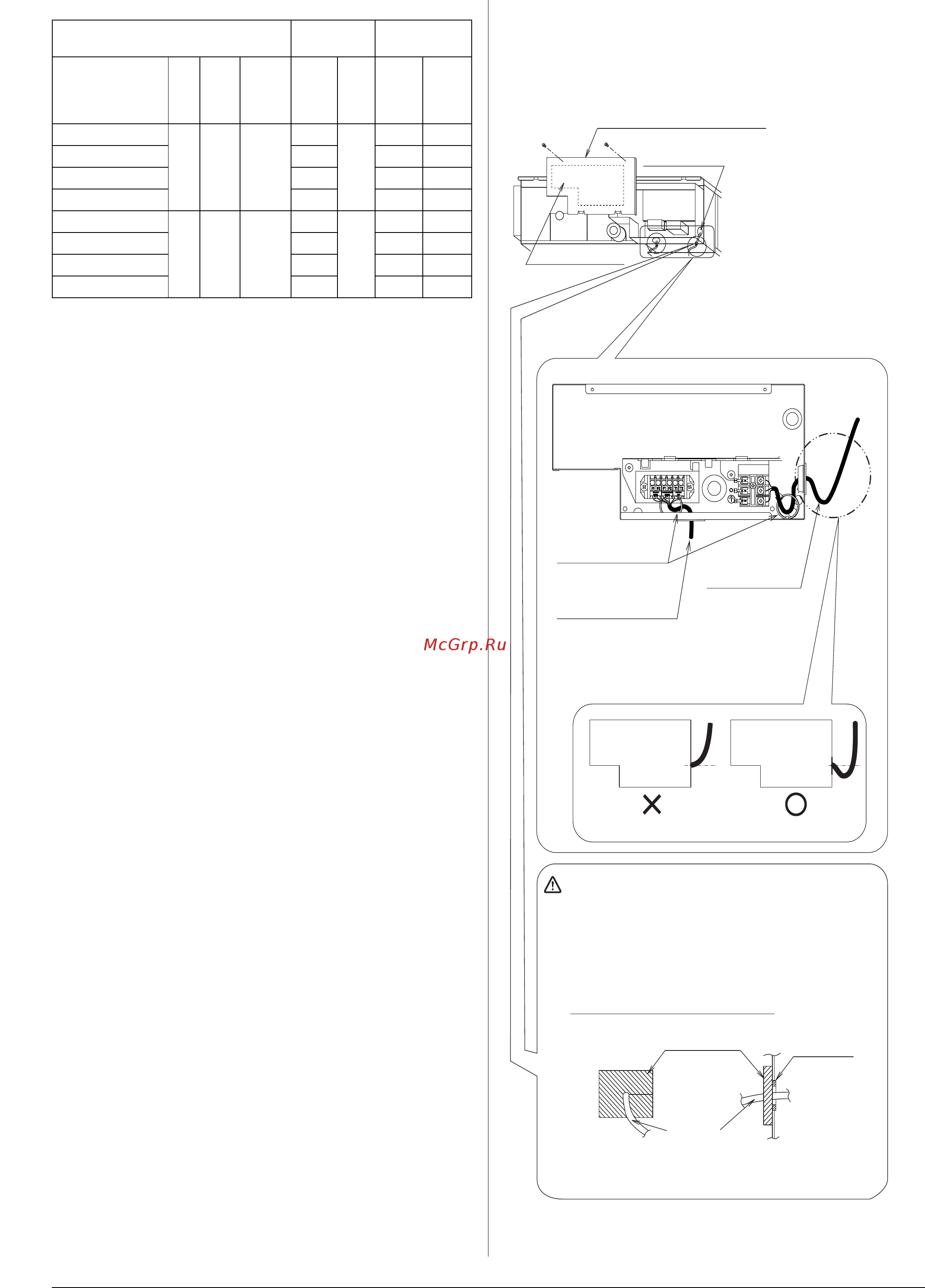

![Daikin FXDQ-A FXDQ50P7 Серый [14/24] Пример электрической проводки](/views2/1445872/page14/bge.png)
12 русский
9-3 ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
MCA: миним. ток цепи (A)
MFA: макс. амперы предохранителя (A)
KW: номинальная выходная мощность двигателя
вентилятора (кВт)
FLA: полная нагрузка в амперах (A)
10. ПРИМЕР ЭЛЕКТРИЧЕСКОЙ
ПРОВОДКИ
10-1 СПОСОБ ПОДСОЕДИНЕНИЯ ПРОВОДКИ
•
Подключайте провода только после снятия крышки
блока управления, как показано на рис. 17, см. схему A.
Единицы
Источник
питания
Двигатель
вентилятора
Модель Гц Вольт
Диапа-
зон
напря-
жений
MCA MFA KW FLA
20 · 25 · 32
50
220-
240
Мин. 198
Макс.
264
0,4
16
0,036 0,3
40 0,5 0,038 0,4
50 0,5 0,038 0,4
63 0,6 0,060 0,5
20 · 25 · 32
60 220
Мин. 198
Макс.
242
0,4
16
0,036 0,3
40 0,5 0,038 0,4
50 0,5 0,038 0,4
63 0,6 0,060 0,5
(Задняя часть)
Схема электрического монтажа
Крышка блока управления
Провод электропитания
Заземление
Зона ввода
• Убедитесь в том, что провод проложен в соответствующей зоне
ввода.
• По завершении монтажа электропроводки, загерметизируйте
зону ввода проводов, чтобы предотвратить проникновение влаги
и мелких существ снаружи.
• Оберните сильноточную и слаботочную проводку
уплотнительным материалом (12), как показано на рисунке ниже.
(В противном случае возможно проникновение влаги и мелких
существ (например, насекомых) снаружи, что может привести
к короткому замыканию в блоке управления.) Надежно закрепите
без зазоров.
Уплотнительный
материал (12)
(принадлежности)
Диаметр
(Метод крепления)
Наружный
агрегат
Внутренний
агрегат
Рис. 17
вид A
Провод
электропитания
Заземление
Внутренняя печатная плата
(УЗЕЛ)
Зажимы
(для предотвращения
скольжения)
*Проводка управления
*Проводка пульта ДУ
Блок управления
Блок управления
Провода электропитания и заземления
* Не подсоединяйте
провода электропитания
здесь.
Это может стать
причиной неисправности
