русский 7
6. РАБОТА С ТРУБОПРОВОДОМ ДЛЯ
ХЛАДАГЕНТА
Работа с трубопроводом для хладагента наружных
блоков рассматривается в руководстве по монтажу,
прилагаемом к наружному блоку.
Выполняйте теплоизоляционные работы в полном
объеме с обеих сторон газового и жидкостного
трубопроводов. В противном случае может возникать
утечка воды.
Используйте изоляцию, способную выдержать, по
меньшей мере, температуру в 120°C. Усильте изоляцию
трубопровода для
хладагента в соответствии с
условиями установки. Если температура над потолком
может достичь 30°C, а относительная влажность - 80%.
На поверхности изоляции возможна конденсация
влаги.
ПРЕДОСТЕРЕЖЕНИЕ
Соблюдайте следующие пункты.
•
Используйте труборез и раструб, соответствующие типу
хладагента.
•
При использовании соединения раструба нанесите
эфирное или сложноэфирное синтетическое масло.
•
Используйте только гайки раструба, поставляемые в
комплекте с блоком. Использование других гаек
раструба может привести к утечке хладагента.
•
Во избежание попадания в трубопровод пыли, влаги или
других посторонних веществ, обжимайте конец трубы
либо обматывайте его лентой.
•
Следите за тем, чтобы в цепь хладагента не попадали
никакие вещества, кроме самого хладагента – например,
воздух и т.д. Если в процессе работы блока возникает
утечка газообразного хладагента, сразу тщательно
проветрите помещение.
(1)
Подсоедините трубопроводы.
•
Наружный блок загружается хладагентом.
•
При присоединении труб к блоку и/или отсоединении от
него проследите за совместным использованием
обычного гаечного ключа и гаечного ключа с
ограничением по крутящему моменту, как показано на
рисунке. (См. рис. 6)
•
Конструктивные размеры гайки для раструба указаны в
Таблица 1.
•
Нанесите эфирное или сложноэфирное синтетическое
масло на поверхность раструба (и внутри, и снаружи) при
использовании соединения раструба, затем поверните
их на 3 или 4 оборота рукой. (См. рис. 7)
•
Крутящий момент затяжки указан в Таблица 1.
Таблица 1
ПРЕДОСТЕРЕЖЕНИЕ
Чрезмерная затяжка может привести к
повреждению раструба и вызвать утечки.
Следите за тем, чтобы масло не попало на какие-
либо части, за исключением части раструба. При
попадании масла на резиновые детали и т.д.
имеется вероятность их повреждения путем
разрушения.
•
См. Таблица 2, если тарированного ключа нет.
Использование гаечного ключа при затяжке гаек
раструба может привести к внезапному увеличению
крутящего момента затяжки после определенной точки.
С этого момента, затяните гайку сильнее на
определенный угол, указанный в Таблица 2.
(2)
По окончании работы проконтролируйте
отсутствие утечки газа.
(3)
После проверки отсутствия утечек газа,
обязательно заизолируйте соединения труб
согласно рис. 8.
•
Осуществите изоляцию с помощью изоляции для
арматуры (3) (4), поставляемой в комплекте с
жидкостным и газовым трубопроводами. Кроме того,
убедитесь в том, что швы изоляции для арматуры (3)
(4) на жидкостном и газовом трубопроводах
находятся сверху.
(Затяните оба края с помощью зажима (9).)

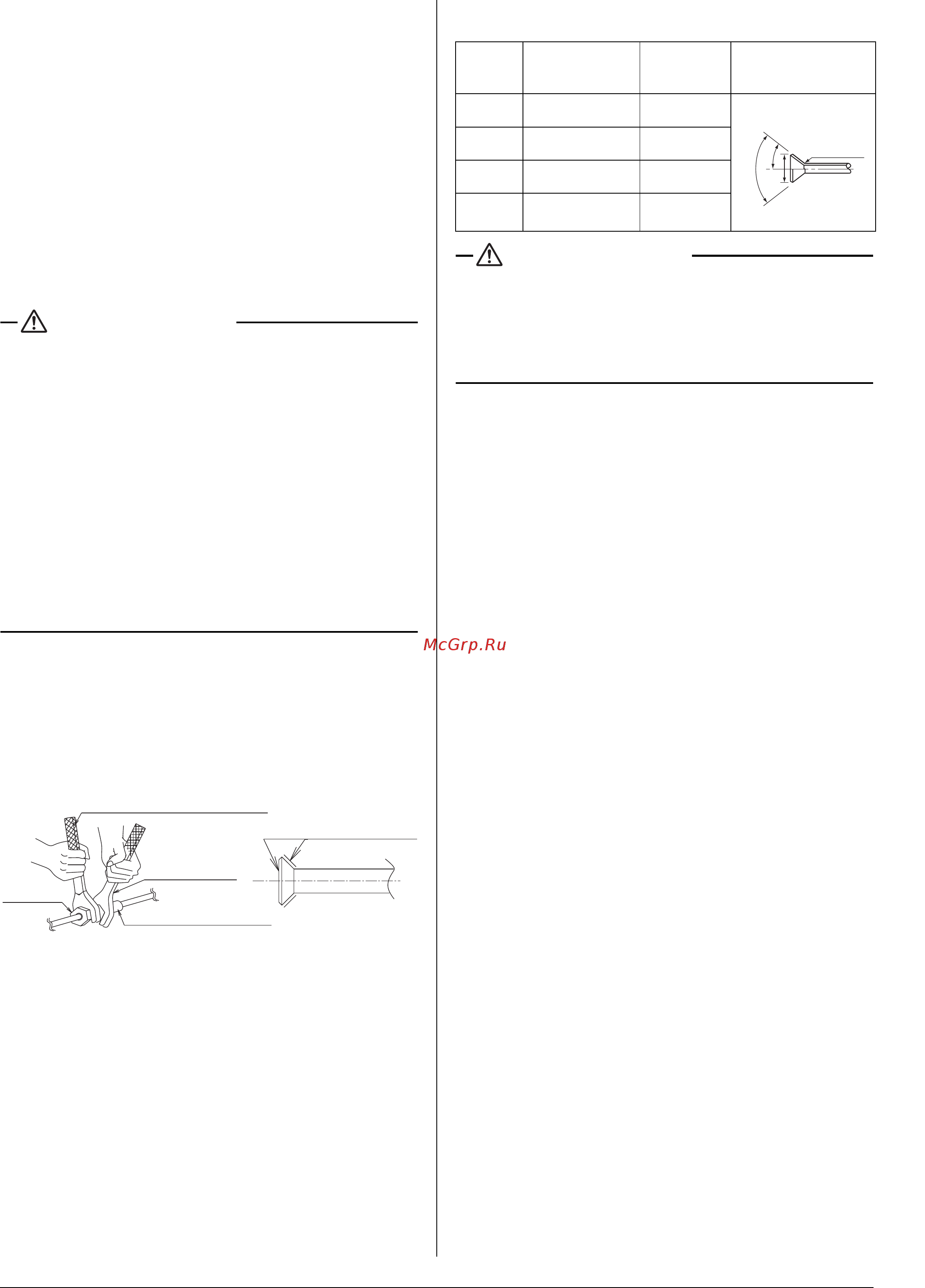

Ãàå÷íûé êëþ÷ ñ îãðàíè÷åíèåì
ïî êðóòÿùåìó ìîìåíòó
Ãàå÷íûé êëþ÷
Ýôèðíîå èëè
ñëîæíîýôèðíîå
ñèíòåòè÷åñêîå ìàñëî
