русский 13
ПРЕДОСТЕРЕЖЕНИЕ
•
Обязательно прикрепите зажимом проводку источника
питания и провод заземления к блоку управления.
•
При монтаже проводки, убедитесь, что проводка в
порядке, и не выдается из крышки блока управления,
затем крепко закройте крышку. При креплении крышки
блока управления, следите за тем, чтобы не зажать
провода.
•
За пределами кондиционеров, разделите провода
слабого тока (удаленный контроллер и проводка цепи
передачи) и провода сильного тока (провода заземления
и источника питания), по меньшей мере, на 50 мм, чтобы
они не проходили в одном месте одновременно. Близкое
расположение проводов может привести к появлению
электрических помех, неисправностей и повреждений.
•
В стационарной проводке необходимо предусмотреть
главный выключатель или другие средства
разъединения по всем полюсам в соответствии
с действующими местными и общегосударственными
нормативами.
Если основной источник питания выключается, а затем
включается, агрегат перезапускается.
[ МЕРЫ ПРЕДОСТОРОЖНОСТИ ]
•
Информация об установке и прокладке проводов
удаленного контроллера приводится в “РУКОВОДСТВЕ
ПО МОНТАЖУ УДАЛЕННОГО КОНТРОЛЛЕРА”.
•
При выполнении электропроводки также см. “Плату со
схемой электромонтажа”, прикрепленную к крышке
блока управления.
•
Подсоедините проводку удаленного контроллера и
проводку цепи передачи к соответствующим клеммным
колодкам.
ПРЕДОСТЕРЕЖЕНИЕ
•
Ни при каких обстоятельствах не подключайте
проводку источника питания к клеммной колодке
удаленного контроллера или проводки цепи
передачи. Такая операция может привести к
повреждению всей системы.
[ П
одключение электропроводки, проводки удаленного
контроллера и проводки цепи передачи
] (См. рис. 18)
•
Источник питания и проводка заземления
Снимите крышку блока управления.
Затем вставьте провода в блок через отверстие и
подключите их к клеммной колодке (3-контактная).
Обязательно проведите часть виниловой оболочки
внутрь блока управления.
•
Проводка удаленного контроллера и цепи передачи
Вставьте провода в блок через отверстие и подключите
их к клеммной колодке (6-контактная).
Обязательно проведите часть виниловой оболочки
внутрь блока управления.
Меры предосторожности при прокладке
проводки электропитания
•
Провода разной толщины невозможно подключить к
клеммной колодке источника питания. (Недостаточная
затяжка соединений проводов источника питания может
привести к ненормальному нагреву.)
•
Используйте обжимные клеммы с изолирующими
гильзами для подключений к клеммной колодке
источника питания. Если таковых нет, подсоединяйте
провода одинакового диаметра к обеим сторонам, как
показано на рисунке.
Следуйте инструкциям ниже, если проводка сильно
нагреется из-за провисания проводки питания.
•
При подключении проводов используйте провода
источника питания указанного номинала и плотно
затяните соединение, после этого закрепите соединение
для предотвращения влияния внешнего давления на
клеммную колодку.
•
Используйте соответствующую отвертку для затяжки
винтов клемм. Если лезвие отвертки слишком
маленькое, можно повредить головку винта, и винт будет
невозможно соответствующим образом закрутить.
•
Если винтовые клеммы затянуть слишком сильно, можно
сломать винты.
•
Требуемые значения крутящего момента затяжки винтов
клемм указаны в таблице ниже.

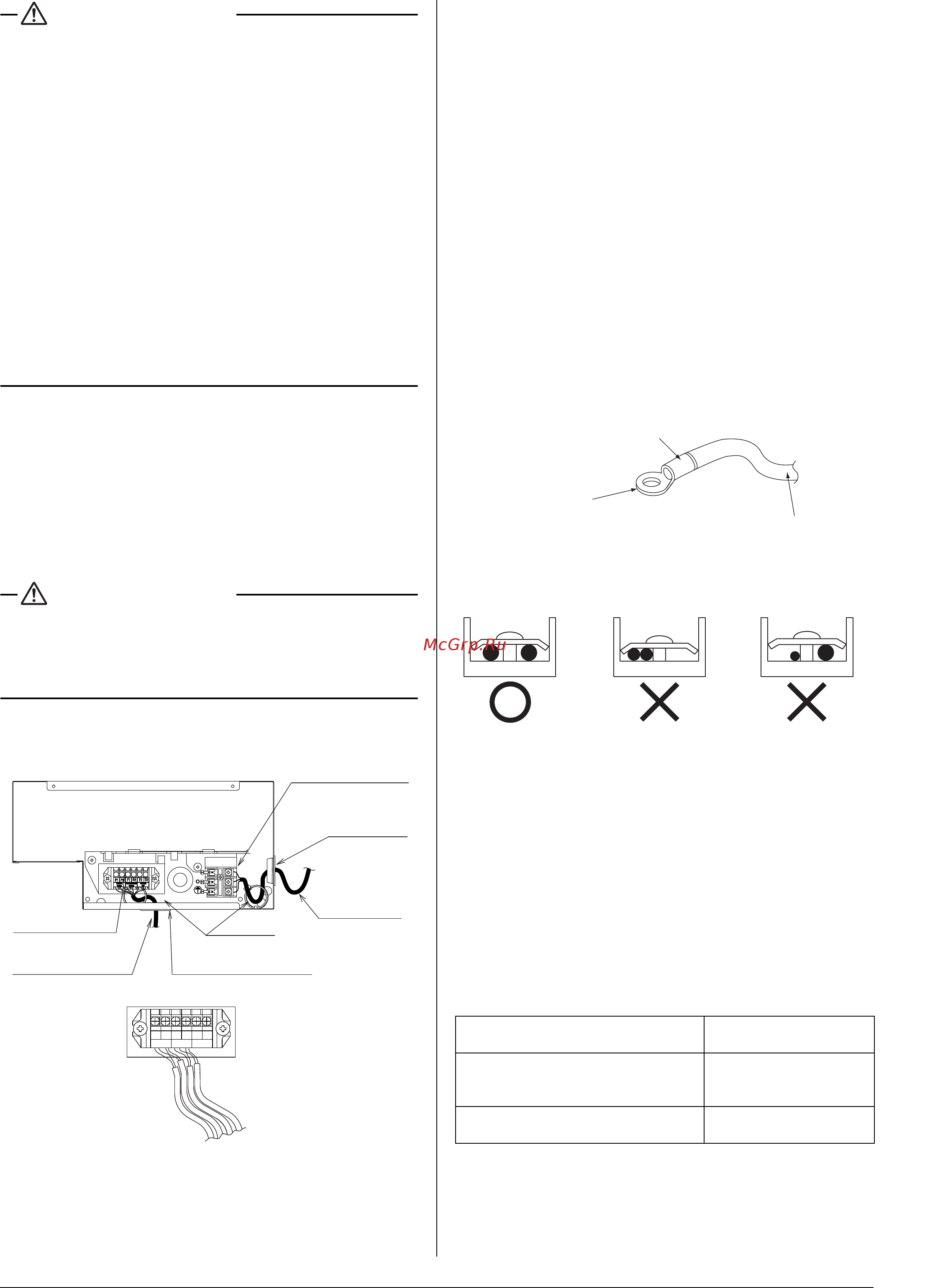

Рис. 18
Проводка пульта ДУ
Проводка управления
Провод
электропитания
Заземление
Проводка через
отверстие
Проводка через отверстие
Клеммная колодка (6P)
Клеммная колодка (3P)
Внутренняя печатная плата
(УЗЕЛ)
Зажимы
P1 P2 F1 F2 T1 T2
ПЕРЕДАЮЩИЕ
ПРОВОДА
ПРИНУДИТЕЛЬНОЕ
ВЫКЛ
ДИСТАНЦИОННОЕ
УПРАВЛЕНИЕ
Клеммная плата
Крутящий момент
затягивания (Н-м)
Клеммная колодка (6-контактная) для
удаленного контроллера / Проводка
цепи передачи
0,79 – 0,97
Клеммная колодка проводов
источника питания (3-контактная)
1,18 – 1,44
Ýëåêòðè÷åñêîé ïðîâîä
Îáæèìíîé êîíòàêòíûé
âûâîä êîëüöåâîãî òèïà
Èçîëèðóþùàÿ ãèëüçà
Ïðèñîåäèíÿéòå ê
îáåèì ñòîðîíàì
ïðîâîäà îäíîãî è
òîãî æå ñîðòàìåíòà.
Íå ïðèñîåäèíÿéòå
ïðîâîäà îäíîãî è
òîãî æå ñîðòàìåíòà
ê îäíîé ñòîðîíå.
Íå ïðèñîåäèíÿéòå
ïðîâîäà,
ðàçëè÷àþùèåñÿ ïî
ñîðòàìåíòó.
