Руководство для технического персонала
10
шланга должна быть не более 2,5 м. Трубы или гибкий шланг подключать к штуцеру 7 (см. рис. 1), предварительно сняв с него
защитную заглушку.
7.4.2. При монтаже газопроводов количество разборных соединений необходимо сводить к минимуму.
7.4.3. Резьбовое соединение накидных гаек (торцевое соединение), как подвижных, так и неподвижных, с ответным шту-
цером необходимо выполнять с применением прокладок. Материал прокладок – маслобензостойкая резина, безасбестовый
паронит или фторопласт-4 (тефлон).
7.4.4. При монтаже газовой линии к аппарату на входе в аппарат обязательно должен быть установлен запорный кран.
Запорный кран должен быть легкодоступен.
7.4.5. Присоединение газовой трубы не должно сопровождаться взаимным натягом труб и частей аппарата во избежание
смещения или поломки отдельных деталей и частей аппарата и нарушением герметичности газовой линии.
7.4.6. После подключения аппарата к газовой линии места соединений аппарата с коммуникациями должны быть прове-
рены на герметичность. Проверка герметичности в местах соединения подвода газа производится при неработающем аппара-
те и открытом положении запорного клапана перед аппаратом. Утечка газа не допускается.
Проверка герметичности газовых соединений выполняется путем обмыливания мест соединений (или другими безопас-
ными методами без использования источников открытого пламени). Появление пузырьков означает утечку газа.
7.5. Подключение аппарата к баллону со сжиженным газом
7.5.1. Перед подключением аппарата к баллону со сжиженным газом убедитесь в том, что Ваш аппарат настроен на рабо-
ту с данным видом газа. В противном случае необходимо произвести переналадку аппарата
(см. п. 7.8).
7.5.2. Баллон со сжиженным газом обязательно должен быть оборудован редуктором с давлением стабилизации паровой
фазы 2,9 кПа и производительностью паровой фазы не менее 1 м
3
/час.
ВНИМАНИЕ! Использование редукторов с давлением стабилизации, отличающимся от 2,9 кПа, ЗАПРЕЩАЕТСЯ.
7.5.3. Длина гибкого шланга для подключения аппарата должна быть не более 2,5 м, а внутренний диаметр не менее 12
мм. Гибкий шланг для подвода газа должен быть стойким к подводимому газу при заданных давлении и температуре.
7.5.4. Перед входом в аппарат должен быть установлен запорный газовый кран. Запорный кран должен быть легко досту-
пен.
7.5.5. После окончания монтажа необходимо проверить места соединений и всю длину соединительного шланга на пред-
мет утечки газа (см. п. 7.4.6).
7.5.6. Во избежание несчастных случаев ЗАПРЕЩАЕТСЯ:
хранить газовые баллоны и прокладывать шланги под прямыми солнечными лучами, вблизи источников тепла (печи,
плиты, радиаторы отопления, другие нагревательные приборы);
нагревать газовые баллоны с помощью пламени или нагревательных приборов;
использовать поврежденные газовые баллоны.
7.5.7. Рекомендуется хранить газовые баллоны в специальном металлическом шкафу, чтобы ограничить доступ к ним де-
тей и посторонних лиц.
7.6. Подключение аппарата к дымоходу
7.6.1. В целях удаления всех продуктов сгорания газа и для обеспечения безопасной работы аппарата должны быть вы-
полнены следующие требования к дымоходу и газоотводящей трубе, соединяющей аппарат и дымоход:
дымоход должен быть герметичным и стойким к тепловой нагрузке и к воздействию продуктов сгорания.
Не допускается использование вентиляционных каналов для удаления продуктов сгорания;
тяга в дымоходе должна быть в пределах от 2,0 до 30,0 Па (см. таблицу 1);
материал газоотводящей трубы должен быть коррозионностойким, негорючим и выдерживать длительную работу при
температуре до 200 С (рекомендуемые материалы: нержавеющая, оцинкованная или эмалированная сталь, алюми-
ний, медь с толщиной стенки не менее 0,5 мм);
газоотводящая труба должна иметь внутренний диаметр не менее 110 мм;
длина вертикального участка газоотводящей трубы от аппарата должна быть не менее 500 мм;
длина газоотводящей трубы от вертикального участка до дымохода должна быть не более 2 м;
газоотводящая труба должна иметь уклон не менее 2 вверх по направлению к месту стыковки с дымоходом и мини-
мальное количество поворотов (не более трѐх);
газоотводящая труба и еѐ соединение с аппаратом должны быть герметичными, соединение трубы с аппаратом ре-
комендуется выполнять в соответствии с рисунком 6.

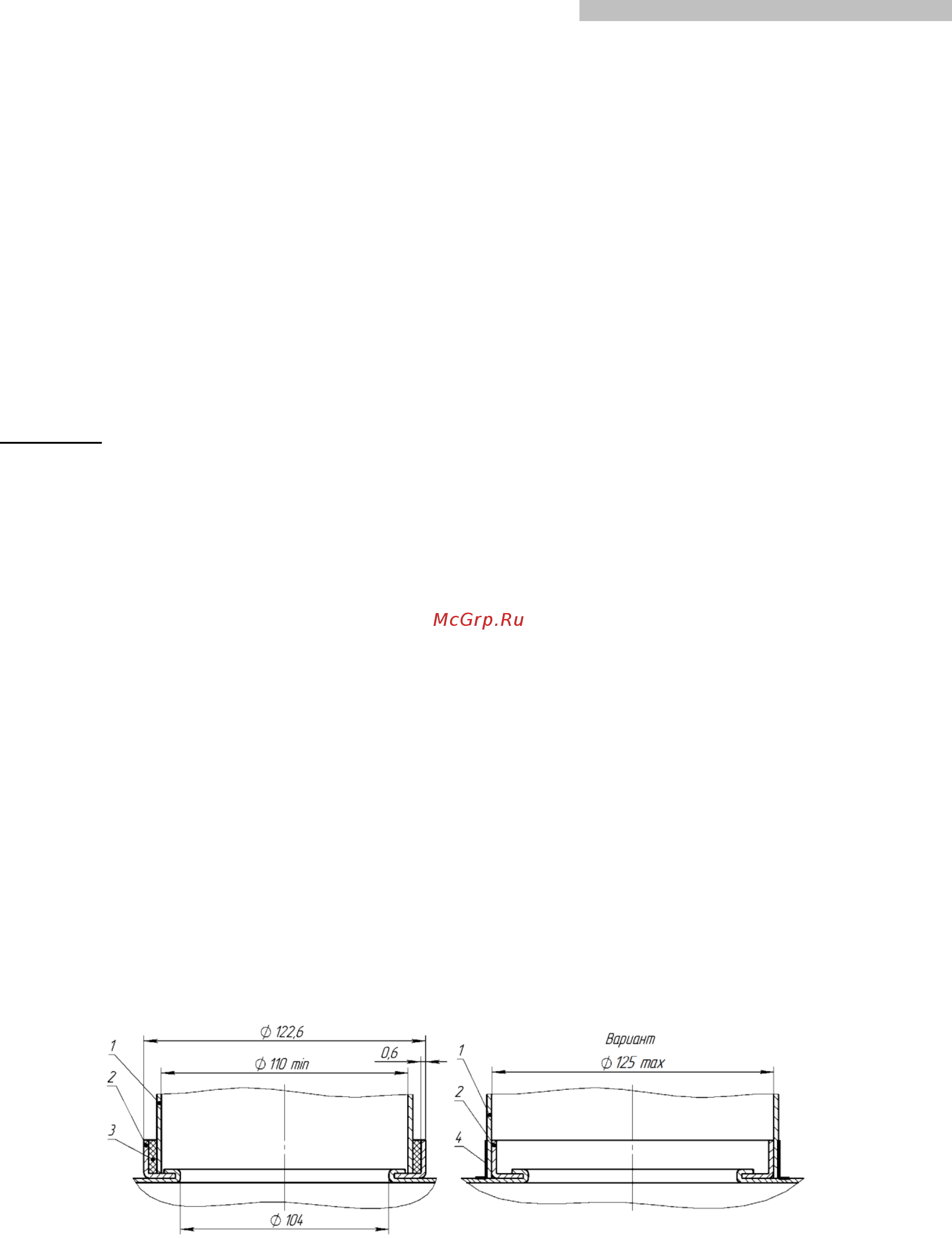

1 – газоотводящая труба;
3 – уплотнитель термостойкий;
2 – патрубок газоотводящего устройства аппарата;
4 – скотч алюминиевый термостойкий
Рис. 6. Схема подсоединения газоотводящей трубы
7.6.2. Вариант подключения аппарата к дымоходу показан на рисунке 7.
