Нева 4510 м Белый [6/34] Пользование аппаратом

Руководство для пользователя

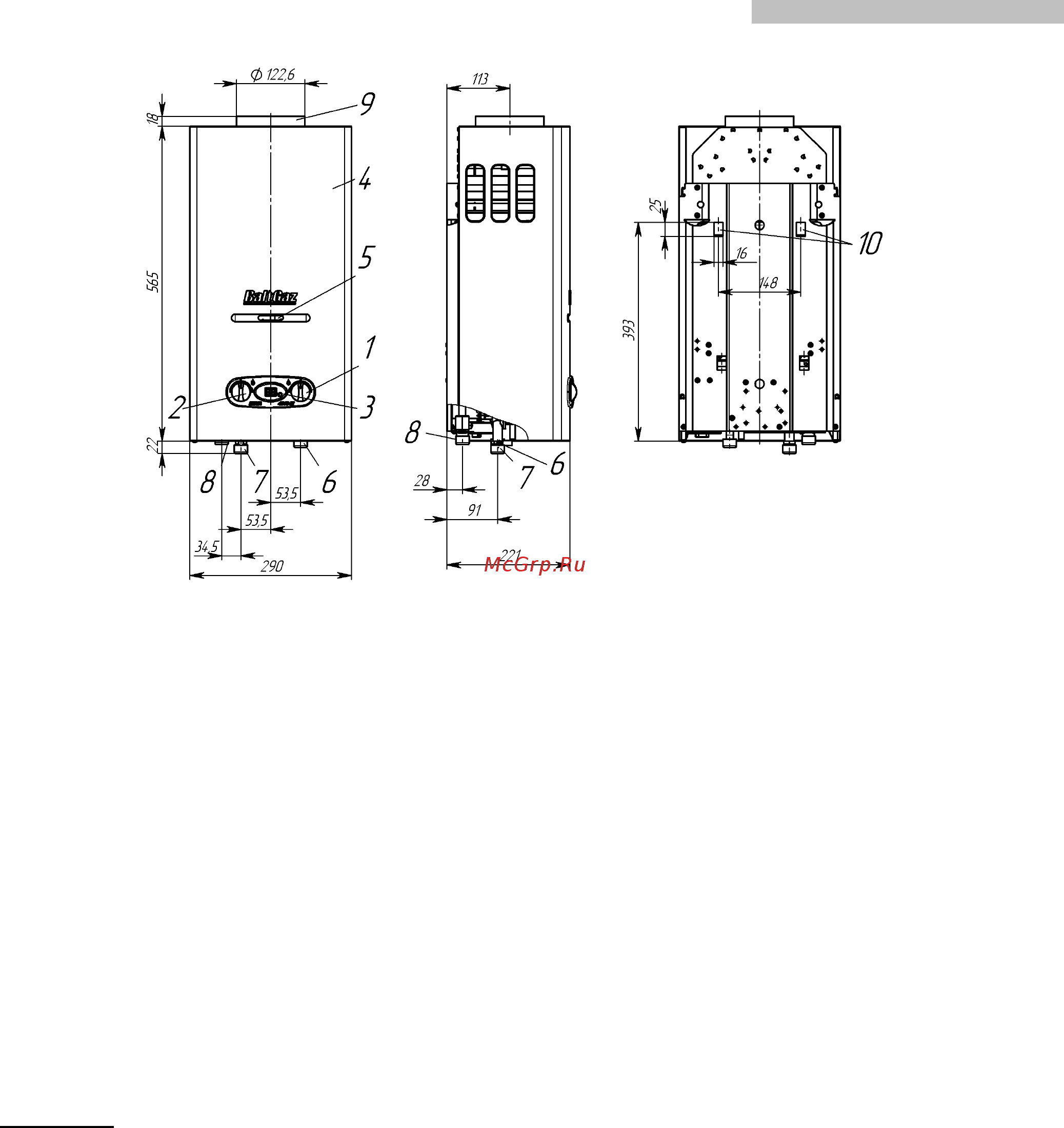

2.4. Габаритные и присоединительные размеры аппарата

1 – ручка регулировки расхода воды;

6 – штуцер подвода холодной воды, резьба G1/2;

2 – ручка регулировки расхода газа;

7 – штуцер подвода газа, резьба G1/2;

3 – дисплей температуры воды;

8 – штуцер отвода горячей воды, резьба G1/2;

4 – облицовка;

9 – патрубок газоотводящего устройства;

5 – смотровое окно;

10 – монтажные отверстия.

Рис. 1. Габаритные и присоединительные размеры аппарата

3. ПОЛЬЗОВАНИЕ АППАРАТОМ

Для нормальной и безопасной работы аппарата должно быть обеспечено выполнение условий

п. 2.2.9 и 2.2.12 (таблица 1). Невыполнение этих условий может привести к неправильной или нестабильной работе

аппарата или выходу его из строя. Указанная в п. 2.2.2 таблицы 1 теплопроизводительность аппарата обеспечивается

(с точностью ±5%) при номинальном давлении газа на входе работающего аппарата, указанном в разделе «Свиде-

тельство о приемке».

3.1. Включение аппарата

3.1.1. Для включения аппарата в общем случае необходимо:

а) установить (если не установлены) элементы питания в батарейный отсек (см. п. 3.4.2, стр. 6);

б) открыть (если закрыт) запорный кран на газопроводе перед аппаратом;

в) открыть (если закрыт) запорный кран холодной воды перед аппаратом;

г) рекомендуется повернуть ручки 1 и 2 в положения минимального расхода воды и газа (рис. 2а);

д) открыть кран горячей воды, при этом должны начаться искровые разряды между свечой и горелкой (если расход во-

ды, проходящей через аппарат, будет не менее 2,0 л/мин), от искровых разрядов должна зажечься горелка и начаться

нагрев воды.

ВНИМАНИЕ! Во избежание ожогов при включении аппарата не следует приближать глаза слишком близко к смот-

ровому окну.

Примечание 1: При первом зажигании или после длительного перерыва в работе аппарата, воспламенение горелки

будет происходить только после удаления воздуха из газовых коммуникаций и заполнения их газом. Так как искровые раз-

ряды длятся около 7 секунд после включения воды, то для продолжения розжига необходимо кран горячей воды закрыть, а

затем снова открыть. Такую процедуру надо повторить до полного выхода воздуха из коммуникаций, пока не произойдет

розжиг горелки.

Примечание 2. Зажигание горелки произойдет при расходе воды не менее 2,0 л/мин в положении ручки 1 регулировки

расхода воды «Минимальный расход» (рис. 2) и не менее 5,0 л/мин в положении «Максимальный расход». Поэтому, если по-

сле открытия крана горячей воды горелка не зажигается, то следует перевести ручку регулировки расхода воды в поло-

жение «Минимальный расход» или краном горячей воды увеличить расход воды, протекающей через аппарат.

3.1.2. После включения аппарата необходимо визуально проверить работу горелки (см. п. 9.1.2).

3.2. Регулирование температуры и расхода воды

3.2.1. Регулирование расхода воды через аппарат производится ручкой 1 (рис. 2): поворот ручки к положению «Мини-

мальный расход» уменьшает расход воды, поворот ручки к положению «Максимальный расход» увеличивает расход воды.

При этом в положении ручки «Минимальный расход» включение водонагревателя происходит при расходе воды не менее

2,0 л/мин, а в положении «Максимальный расход» при расходе воды не менее 5,0 л/мин. В промежуточных положениях руч-

ки 1 включение водонагревателя происходит, соответственно, в диапазоне расходов не менее 2,0…5,0 л/мин.

При пониженном входном давлении воды (при небольших обеспечиваемых водопроводной сетью расходах воды) для

включения аппарата рекомендуется ручку 1 оставлять в положении «Минимальный расход». В этом положении на выходе

аппарата возможно получение малого и среднего расхода (2,0...5,0 л/мин) горячей воды. Для получения большого количества

теплой воды на выходе аппарата при нормальном входном давлении воды (при обеспечиваемых водопроводной сетью рас-

ходах воды 5,0 л/мин и более) ручку 1 следует перевести в положение «Максимальный расход».
