Руководство для технического персонала

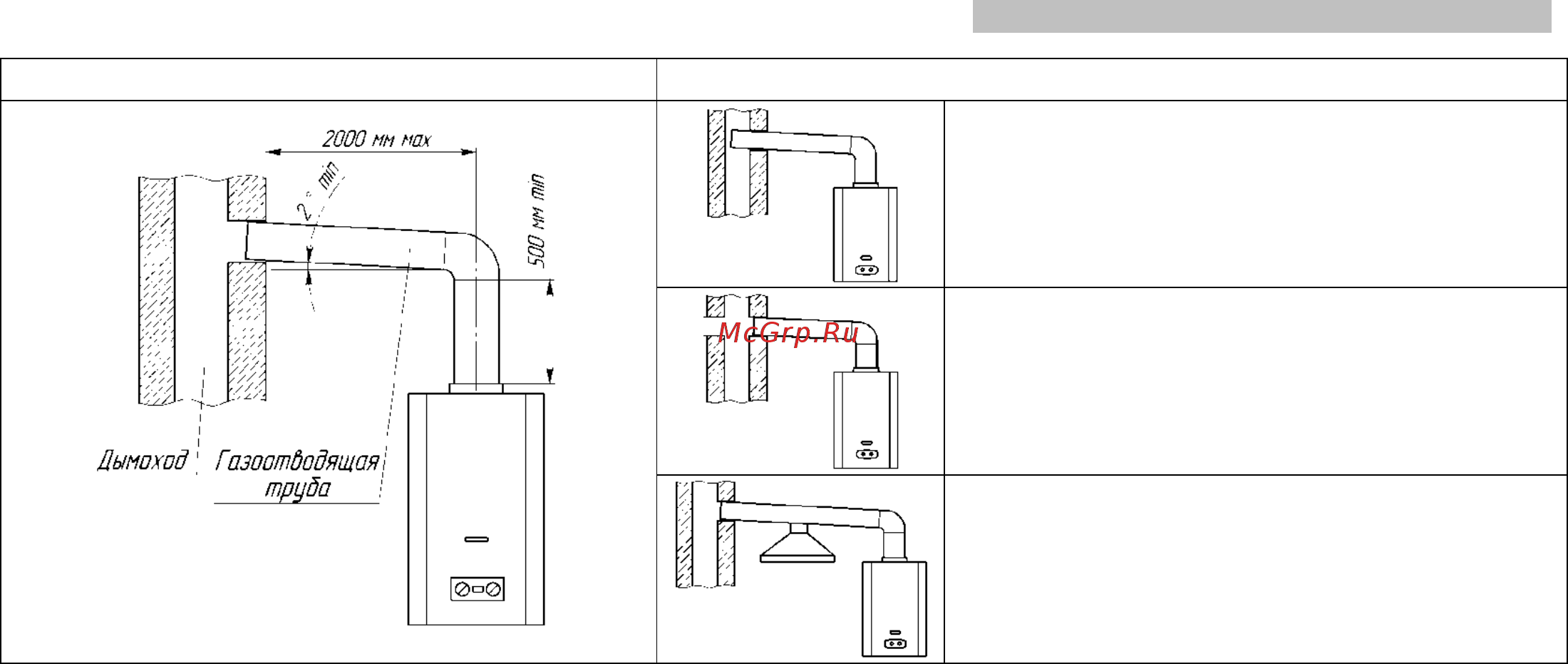

Рис. 7. Подключение аппарата к дымоходу

7.7. Проверка аппарата

7.7.1. После установки аппарата и проверки на герметичность должна быть проверена работа основной горелки

(п. 9.1.2), работа автоматики безопасности (п. 8.2.6) и температура нагрева воды. Включение и выключение аппарата, регули-

ровку температуры воды выполнять в соответствии с разделом 3. Проверку работоспособности термореле (датчика тяги) про-

изводить в соответствии с п. 9.3.5.

Примечание: после хранения аппарата в помещении с отрицательной температурой его первый запуск производить

не ранее, чем через 2 ч после переноса его в тѐплое помещение.

7.7.2. При необходимости (при недостаточном нагреве воды) следует проверить давление газа на входе в аппарат, для

чего необходимо:

а) закрыть газовый кран на входе в аппарат;

б) вывернуть винт из штуцера 21 (рис. 8) и подключить к штуцеру дифманометр;

в) открыть газовый кран на входе в аппарат и проверить подключение дифманометра на герметичность;

г) включить аппарат и установить режим максимальной тепловой мощности;

д) определить по дифманометру давление газа, которое должно соответствовать давлению, указанному в разделе

«Свидетельство о приемке».

После проведения замеров следует:

а) выключить аппарат и закрыть газовый кран на входе в аппарат;

б) отключить дифманометр и завернуть до упора винт в штуцере;

в) открыть газовый кран на входе в аппарат и проверить штуцер на герметичность.

7.8. Переналадка аппарата на другой вид и давление газа

7.8.1. Переналадка аппарата на другой вид или давление газа должна осуществляться специализированной сер-

висной организацией. Для переналадки необходимо использовать только фирменный комплект деталей.

7.8.2. Для переналадки аппарата на другой вид или давление газа необходимо заменить сопла основной горелки соплами

с диаметрами отверстий в соответствии с таблицей 1 для вида и давления газа, на котором будет работать аппарат.

Перед проведением переналадки необходимо выключить аппарат и перекрыть запорный газовый кран.

7.8.3. После переналадки необходимо проверить герметичность соединений (п. 7.4.5).

7.8.4. Вид и давление газа, на которые перенастроен аппарат, необходимо указать в разделе 16 настоящего руководства

(с указанием организации, выполнившей перенастройку, и даты) и на табличке аппарата.

Правильно

Неправильно

Конец газоотводящей трубы слишком близок

к противоположной стене дымохода.

В дымоходе на уровне подсоединения газоотво-

дящей трубы имеется отверстие (в том числе и с

подключенным к нему другим устройством).

Два устройства имеют одно

подсоединение к дымоходу.
