Руководство для пользователя
6
а) ручки регулировки расхода воды 1 и расхода газа 2 в положении
«Минимальный расход»
б) ручки регулировки расхода воды 1 и расхода газа 2 в положении
«Максимальный расход»

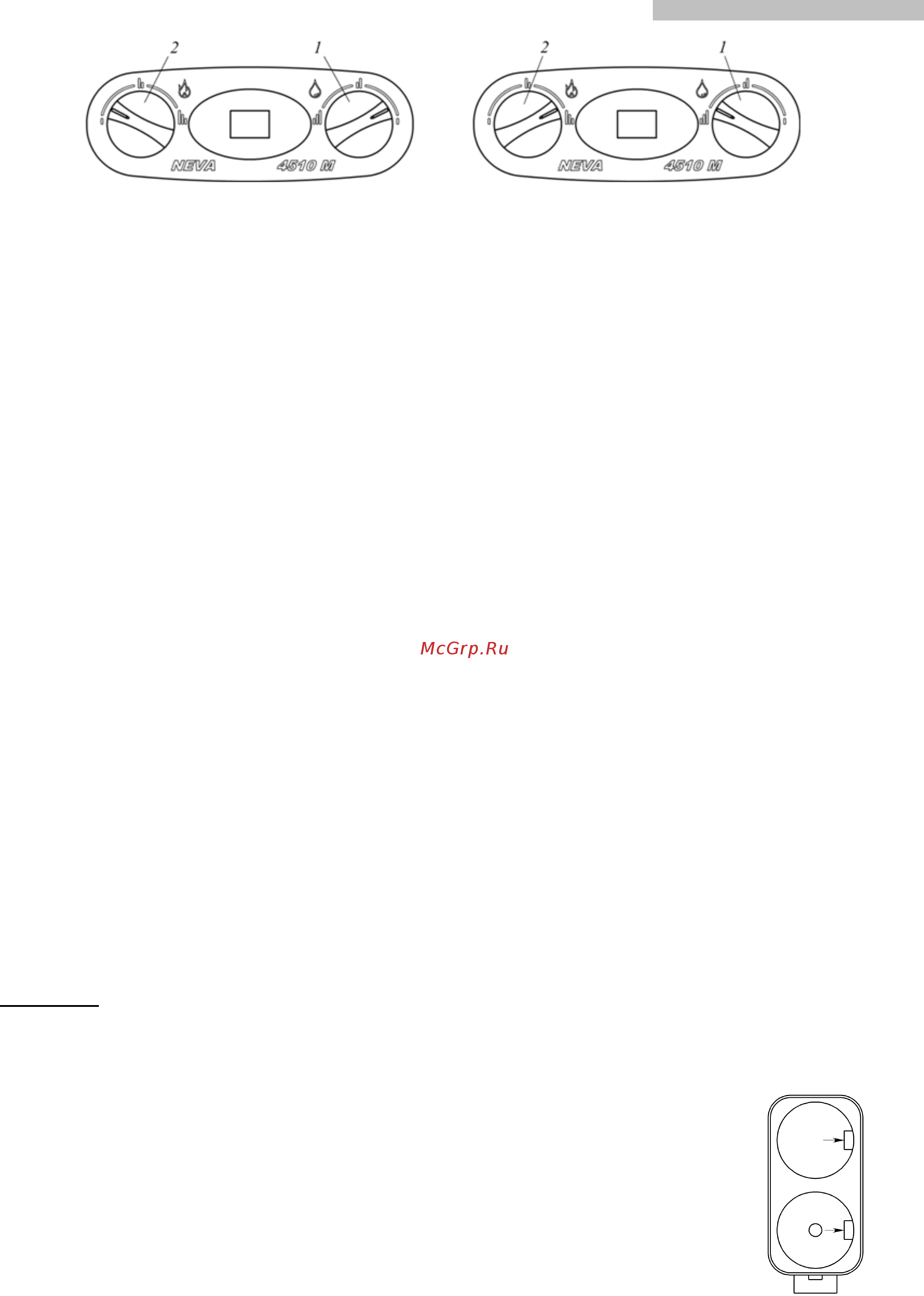

Рис. 2. Положения ручек регулировки аппарата
Примечание 1. При малом расходе воды, протекающей через работающий аппарат, поворот ручки 1 к положению
«Максимальный расход» может привести к погасанию горелки. Погасание горелки возможно и при уменьшении расхода
краном горячей воды или при падении входного давления воды. Чтобы горелка снова заработала, необходимо повернуть
ручку 1 к положению «Минимальный расход» или увеличить расход воды краном горячей воды.
3.2.2. Регулировка температуры воды при еѐ установленном расходе через аппарат производится поворотом ручки 2 ре-
гулировки расхода газа (рис. 2): поворот ручки в положение «Максимальный расход» увеличивает расход газа и температуру
воды на выходе аппарата, поворот ручки в положение «Минимальный расход» уменьшает расход газа и температуру воды
на выходе аппарата.
Также возможно регулирование температуры воды на выходе аппарата изменением расхода воды с помощью крана го-
рячей воды или ручки 1: увеличение расхода воды приводит к уменьшению еѐ температуры и, наоборот, уменьшение расхода
воды приводит к увеличению еѐ температуры.
Примечание 2. Температура нагрева воды ограничена теплопроизводительностью аппарата: при большом расходе
воды, особенно в зимнее время, вода на выходе из аппарата может иметь недостаточную температуру даже при макси-
мальном расходе газа. В этом случае для увеличения температуры воды необходимо уменьшить расход воды, проходящей
через водонагреватель.
Температура воды на выходе аппарата отображается на цифровом дисплее, установленном в декоративной накладке на
облицовке аппарата.
Примечание 3. При малом расходе воды (в положении ручки 1 «Минимальный расход») и большом расходе газа (в по-
ложении ручки 2 «Максимальный расход») возможен перегрев воды в теплообменнике, и, как следствие, отключение го-
релки автоматической системой управления аппарата. Для повторного включения аппарата необходимо закрыть кран
горячей воды, а затем снова открыть его. Для исключения перегрева воды необходимо уменьшить расход газа ручкой 2
или увеличить расход воды, протекающей через аппарат, ручкой 1 или краном горячей воды.
Перегрев воды в теплообменнике приводит к шуму при работе аппарата и вызывает быстрое образование накипи в
трубах теплообменника и сужение их проходного сечения, что со временем приведет к снижению эффективности рабо-
ты аппарата и ослаблению струи горячей воды. Поэтому для снижения температуры выходящей из аппарата воды не
рекомендуется, особенно при жесткой воде, пользоваться смесителем, добавляя холодную воду, а следует пользоваться
описанными выше способами. Для уменьшения интенсивности образования накипи рекомендуется не допускать нагрева
воды на выходе из аппарата до температуры выше 60
С.
3.3. Выключение аппарата
По окончании пользования аппаратом (ночное время, отсутствие дома и т.п.) его необходимо выключить, соблюдая сле-
дующую последовательность:
а) закрыть кран (краны) горячей воды;
б) закрыть запорный газовый кран на входе в аппарат;
в) закрыть запорный кран холодной воды на входе в аппарат.
При жесткой воде для уменьшения образования накипи кран горячей воды рекомендуется закрыть после появления из
него холодной воды. Если кран был закрыт, то рекомендуется открыть его и слить горячую воду до появления холодной.
В периоды частого использования аппарата и при условии надзора за ним для выключения аппарата достаточно прекра-
тить протекание воды через него, закрыв все краны горячей воды, после чего необходимо убедиться, что горелка полностью
погасла.
ВНИМАНИЕ! Если после прекращения протекания воды через аппарат горелка продолжает работать, необходимо
сразу же перекрыть подачу газа с помощью газового запорного крана, установленного перед аппаратом. Затем необ-
ходимо вызвать специализированную сервисную организацию для ремонта аппарата.
3.4. Установка и замена элементов питания аппарата
3.4.1. Признаком разряда элементов питания служит отсутствие или значительное ос-
лабление искровых разрядов между свечой и горелкой после начала протекания воды через
аппарат (с расходом не менее 2,0 л/мин).
3.4.2. Новые элементы питания (2 шт.) типоразмера D необходимо установить в отсек
батарейный 14 (рис. 8), в соответствии с полярностью, указанной на внутренней стороне
крышки отсека. Для открытия крышки батарейного отсека необходимо повернуть ручку крыш-
ки в положение «ON». Для выемки разряженных элементов питания необходимо отогнуть
удерживающие прижимы (показано стрелками на рис. 3).
Рекомендуется устанавливать алкалиновые элементы питания типа LR20, высокой энер-
гоѐмкости, обеспечивающие более длительную работу аппарата. Установка некачественных
элементов питания или элементов питания малой энергоемкости приведет к быстрому их
разряду и потере работоспособности аппарата. После установки элементов питания необхо-
димо закрыть крышку отсека и повернуть ручку крышки в положение «ОFF».
3.4.3. Замену элементов питания необходимо производить на неработающем аппарате.
Рис. 3. Отсек
батарейный
