16
A B C D J
GBF 50 596 365 185
145
260
GBF 80 816 565 205
345
360
GBF 100
961 715 200
495
510
GBF 120
1116
865 205
645
510
GBF 150
1331
1065
220
845
510

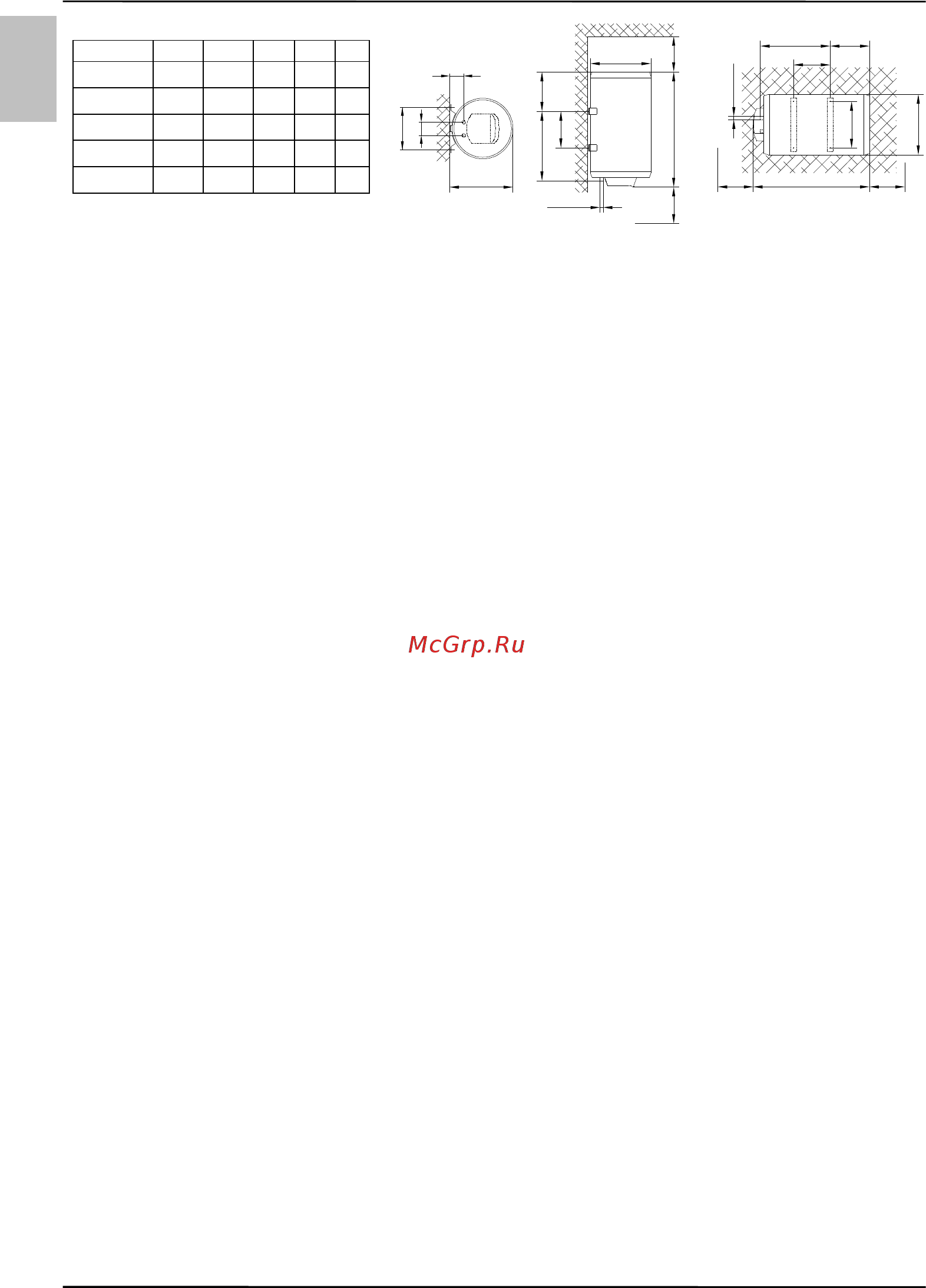

Priključne i montažne
mere bojlera [mm]
PRIKLJUČIVANJE NA VODOVOD
Dovod i odvod vode su označeni bojama na cevima bojlera. Dovod hladne vode je
označen plavom, a odvod tople vode crvenom bojom. Bojler možete da priključite na
vodovodnu mrežu na dva načina. Zatvoreni sistem (pod pritiskom), omogućava ispuštanje
vode na više mesta, a otvoreni sistem (bez pritiska) dozvoljava samo jedno mesto
ispuštanja vode.
S obzirom na sistem priključivanja koji izaberete, morate da ugradite i adekvatnu bateriju
za mešanje. Kod otvorenog sistema (bez pritiska) ispred grejača morate da ugradite
nepovratni ventil koji sprečava izlivanje vode iz kotla, ako nestane vode u vodovodnoj
mreži.
Kod ovog sistema priključivanja morate da ugradite protočnu bateriju za mešanje. U bojleru
se zbog zagrevanja povećava zapremina vode, što uzrokuje kapljanje iz cevi baterije za
mešanje. Jakim zatezanjem ručice baterije za mešanje nećete sprečiti kapljanje nego
možete samo da pokvarite bateriju.
Kod zatvorenog sistema priključivanja (pod pritiskom), na mestima ispuštanja vode morate
ga ugradite baterije za mešanje, namenjene za rad pod pritiskom. Na odovodnu cev bi
trebalo radi bezbednosti rada obavezno da se ugradi sigurnosni ventil ili sigurnosnu
komponentu koja sprečava povećanje pritiska u kotlu za više od 0,1 MPa (1 bar) više od
nominalnog. Otvor za ispuštanje vode na sigurnosnom ventilu mora obavezno da ima izlaz
na atmosferski pritisak.
Kad se voda u kotlu zagreva, povećava se i pritisak, ali do granice koju dozvoljava
sigurnosni ventil. Pošto je vraćanje vode u vodovodnu mrežu blokirano, može doći do
kapanja vode iz odlivnog otvora sigurnosnog vetila. Te kapljice vode možete da usmerite u
odvod preko posebnog sistema za ispuštanje vode, koji morate da postavite ispod
sigurnosnog ventila.
Odvodna cev, smeštena ispod elementa za ispuštanje na sigurnosnom ventilu, mora da
bude nameštena u smeru pravo nadole i na temperaturi na kojoj ne smrzava.
U slučaju da zbog već postavljene instalacije nemate mogućnost da vodu koja kapa iz
sigurnosnog ventila sprovedete u odvod, kapanje možete da izbegnete tako da na
dovodnu cev bojlera ugradite ekspanzione posude zapremine od 3 l. Za pravilan rad
sigurnosnog ventila morate sami periodično da vršite kontrolu da biste uklonili vodeni
kamenac i proverili eventualne blokade sigurnosnog ventila. Kod proveravanja,
pomicanjem ručke ili odvijanjem matice zavrtnja (zavisno od vrste zavrtnja) otvorite
ispuštanje iz sigurnosnog ventila. Pri tome kroz mlaznicu ventila za isticanje mora da
proteče voda, kao znak da je ventil besprekoran.
SR/MNE
461
100
454
G 1/2
100
D
A
3
5
0
φ
B
C
4
5
4
G
1
/
2
D
φ
B
C
3
5
0
J
5
0
0
500
J
