Gorenje GBFU 80 SIMBB6 354897 [9/20] Подключение к электросети

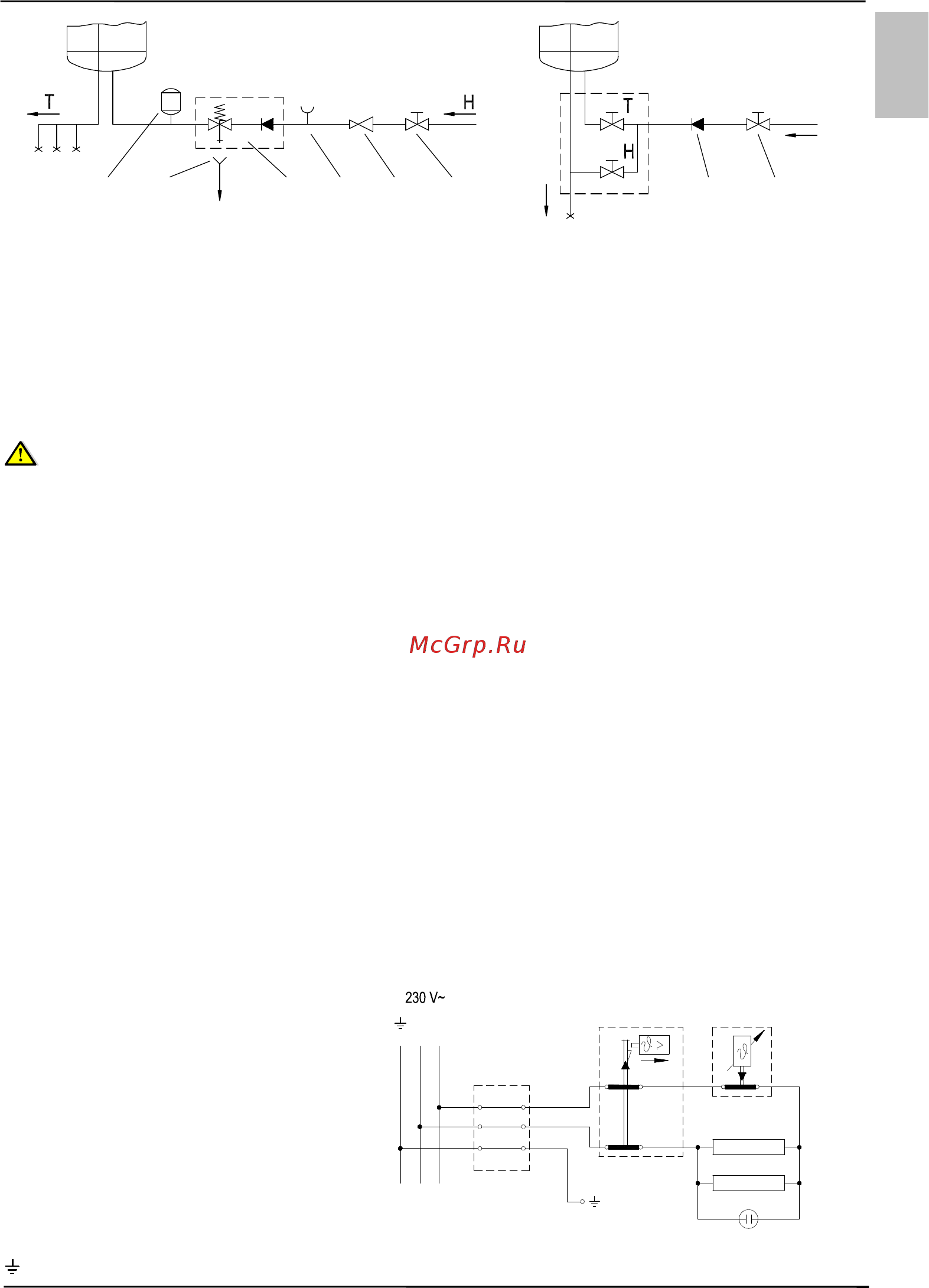

Закрытая (накопительная) система Открытая (проточная) система

Легенда:

1 - Расширительный бак

2 - Воронка с подключением к стоку

3 - Предохранительный клапан

4 - Испытательная насадка

5 - Редукционный клапан давления

6 - Запорный клапан

7 - Невозвратный клапан

H - Холодная вода

T - Горячая вода

Нельзя встраивать запорный клапан между нагревателем и возвратным

защитным клапаном, так как таким образом Вы сделаете невозможной работу

возвратного предохранительного клапана.

Водонагреватель можно подключать к водопроводной сети дома без редукционного

клапана, если давление в сети ниже номинального. Если давление в сети выше

номинального, использование редукционного клапана обязательно.

Перед подключением к электросети необходимо водонагреватель следует

обязательно наполнить водой. При первом наполнении откройте кран горячей

воды на смесителе. Нагреватель наполнен, когда вода начнет поступать через сток

смесителя.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Перед подключением к электросети необходимо в водонагреватель поместить

соединительный шнур минимальным сечением 1,5 мм

(H05VV-F 3G 1,5 мм

) и нужно

отвинтить защитную крышку.

Подключение водонагревателя к электросети должно осуществляться в

соответствии с действующими правилами монтажа электроустановок. Между

водонагревателем и сетью электропитания должно быть предусмотрено

соответствующе национальными стандартами монтажа электроустановок

устройство, позволяющее полностью отключить прибор от сети.

Легенда:

1 - Термостат

2 - Двухполюсной тепловой

предохранитель

3 - Нагреватель (2 x 1000 W)

4 - Контрольная лампочка

5 - Присоединительная скоба

L - Фазовый проводник

N - Нейтральный проводник

- Защитный проводник Электросхема

676541 2 3

2 1
