Gorenje GBFU 80 SIMBB6 354897 [17/20] Priklju č ivanje na elektri č nu mrežu

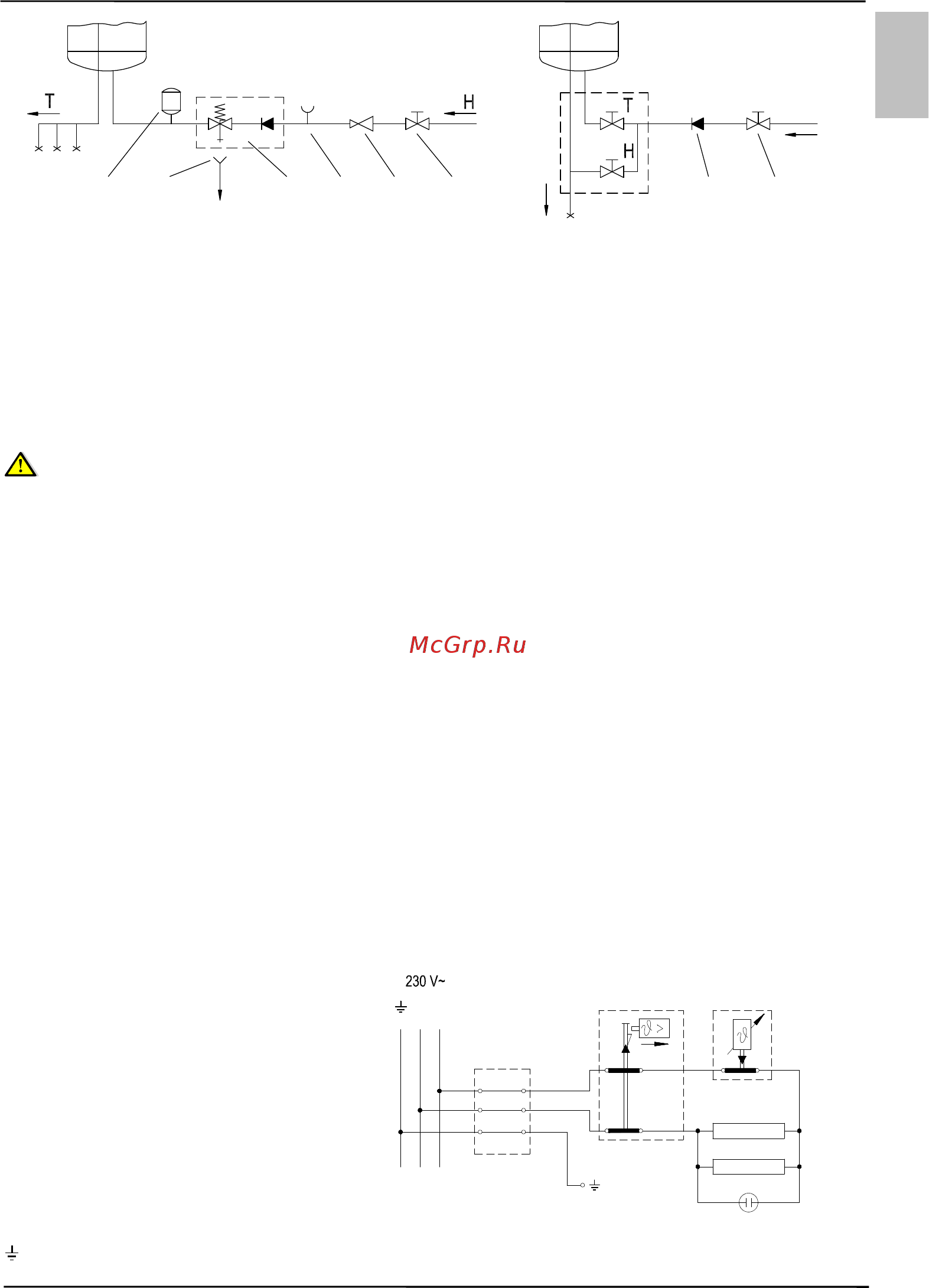

Zatvoreni sistem (pod pritiskom) Otvoreni sistem (protočni)

Legenda:

1 - Ekspanzioni sud

2 - Cevak sa priključkom na odvod

3 - Sigurnosni ventil

4 - Ispitni nastavak

5 - Ventil za redukciju pritiska

6 - Zaporni ventil

7 - Nepovratni ventil

H - Hladna voda

T - Topla voda

Između bojlera i sigurnosnog ventila ne sme da se ugrađuje ventil za zatvaranje

vode jer bi se time onemogućilo delovanje sigurnosnog ventila.

Bojler možete da priključite na vodovodnu mrežu objekra bez redukcionog ventila ako je

pritisak u mreži niži od nominalnog pritiska. Ako je pritisak u mreži viši od nominalnog

pritiska, morate obavezno da ugradite redukcioni ventil.

Pre nego što priključite bojler na električnu mrežu obavezno ga napunite vodom.

Prilikom prvog punjenja otvorite slavinu za toplu vodu. Bojler je pun kad iz slavine počne

da teče voda.

PRIKLJUČIVANJE NA ELEKTRIČNU MREŽU

Pre priključivanja na električnu mrežu potrebno je da u bojler ugradite priključnu traku

minimalnog preseka od najmanje 1,5 mm

(H05VV-F 3G 1,5 mm

). Da bi se to učinilo,

odvijte zaštitni poklopac na bojleru. Priključenje bojlera na električnu mrežu mora da se

izvrši u skladu sa standardima za postavljanje električne instalacije. Između bojlera i trajne

instalacije mora da bude ugrađen uređaj za odvajanje svih polova od električne mreže u

skladu sa nacionalnim instalacionim propisima.

Legenda:

1 - Termostat

2 - Dvopolni toplotni osigurač

3 - Grejač

(2 x 1000 W)

4 - Kontrolna svetiljka

5 - Priključne kleme

L - Faza

N - Neutralni provodnik

- Uzemljenje Šema povezivanja električnih provodnika

676541 2 3

2 1

SR/MNE
