4
A B C D J
GBF 50 596 365 185
145
260
GBF 80 816 565 205
345
360
GBF 100
961 715 200
495
510
GBF 120
1116
865 205
645
510
GBF 150
1331
1065
220
845
510

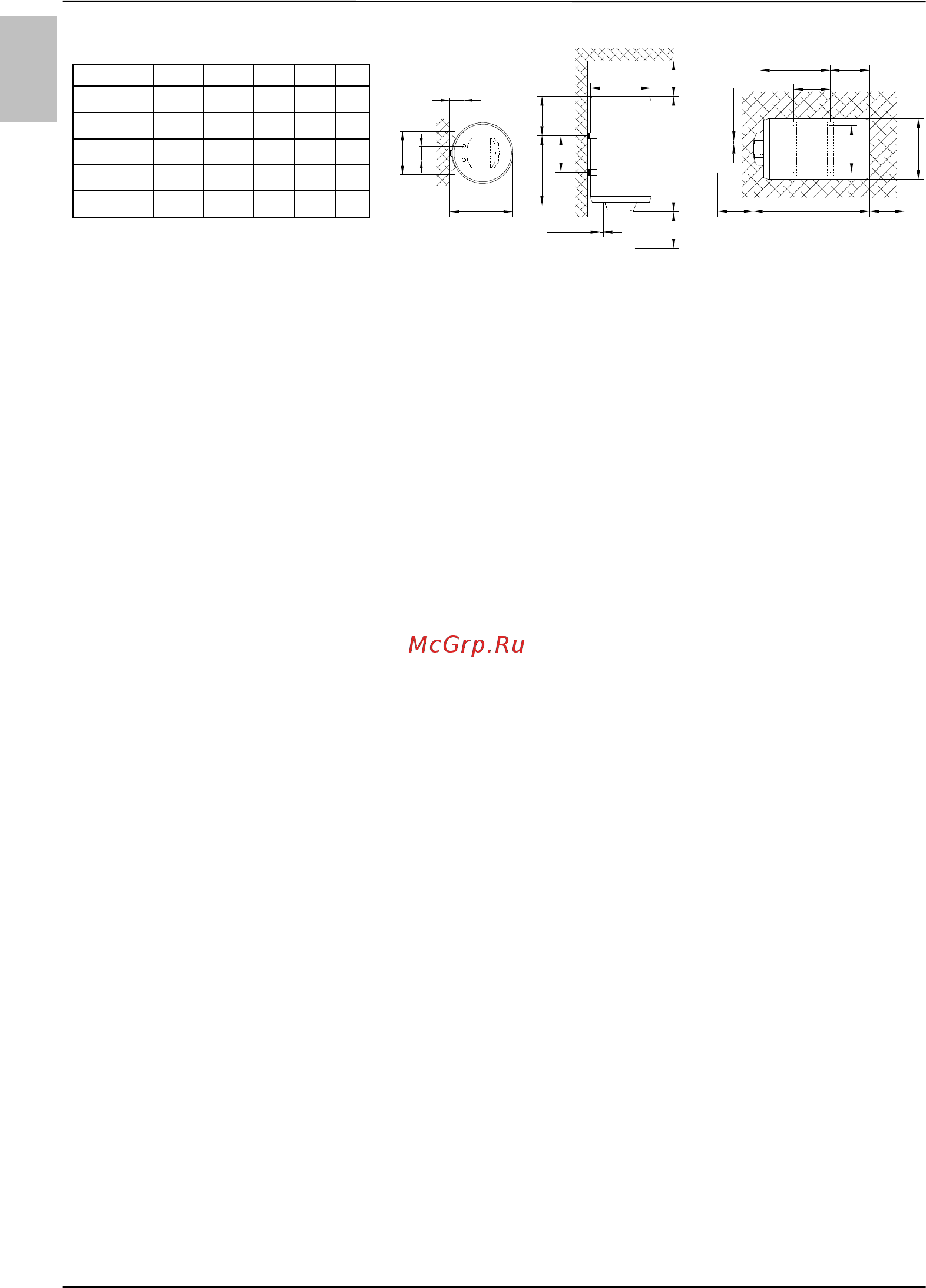

Приєднувальні і монтажні розміри
водонагрівача [мм]
ПІДКЛЮЧЕННЯ ДО ВОДОПРОВІДНОЇ МЕРЕЖІ
На трубах водонагрівача кольором позначені вхід і вихід води. Постачання холодної
води позначено синім кольором, вихід гарячої позначений червоним. З міркувань
безпеки вхідну трубу необхідно обладнати запобіжним клапаном, який запобігає
перевищенню номінального тиску в баці більше, ніж 0,1 МПа. Підігрів води у
водонагрівачі спричиняє підвищення тиску в баці до рівня, обмеженого запобіжним
клапаном. Вода не може повертатися у водопровідну систему, тому результатом
цього може бути крапання на виході запобіжного клапана. Цю воду можна спрямувати
у каналізаційну мережу, під’єднавши дренажну трубку до запобіжного клапана.
Під’єднана трубка до виходу запобіжного клапану, повинна бути встановлена
вертикально і не піддаватись впливу низьких температур. У випадку, якщо існуюча
система трубопроводу не дозволяє відводити воду, яка крапає, в каналізацію, можна
встановити 3-літровий розширювальний контейнер на вхідну трубку водонагрівача.
Через кожні 14 днів необхідно переконатися, що зворотний-запобіжний клапан
функціонує належним чином. Для перевірки необхідно відкрити вихід зворотного-
запобіжного клапана, повернувши важіль або гайку клапана (залежно від його типу).
Клапан функціонує нормально, якщо вода тече з вихідного отвору, коли вихід
відкритий.
Між водонагрівачем і незворотним-запобіжним клапаном, неможна додатково
встановлювати незворотний клапан, тому що це блокуватиме роботу
запобіжного клапана.
Водонагрівач можна підключати до водопровідної мережі в будинку без редукційного
клапана, якщо тиск в мережі нижчий за 0,8 МПа. Перед електричним під’єднанням
водонагрівач необхідно наповнити водою. При першому наповненні відкрийте кран
гарячої води на змішувачі. Коли прилад наповнений, зі змішувача починає литися
вода.
UK
461
100
454
G 1/2
100
D
A
3
5
0
φ
B
C
4
5
4
G
1
/
2
D
A
φ
B
C
3
5
0
J
5
0
0
500
J
