10
МОНТАЖ И ФУНКЦИОНИРОВАНИЕ ДАТЧИКА ТЯГИ
Водонагреватели оснащены устройством, блокирующим подачу газа в горелку и выключающим
прибор в случае частичного или полного засорения дымохода.

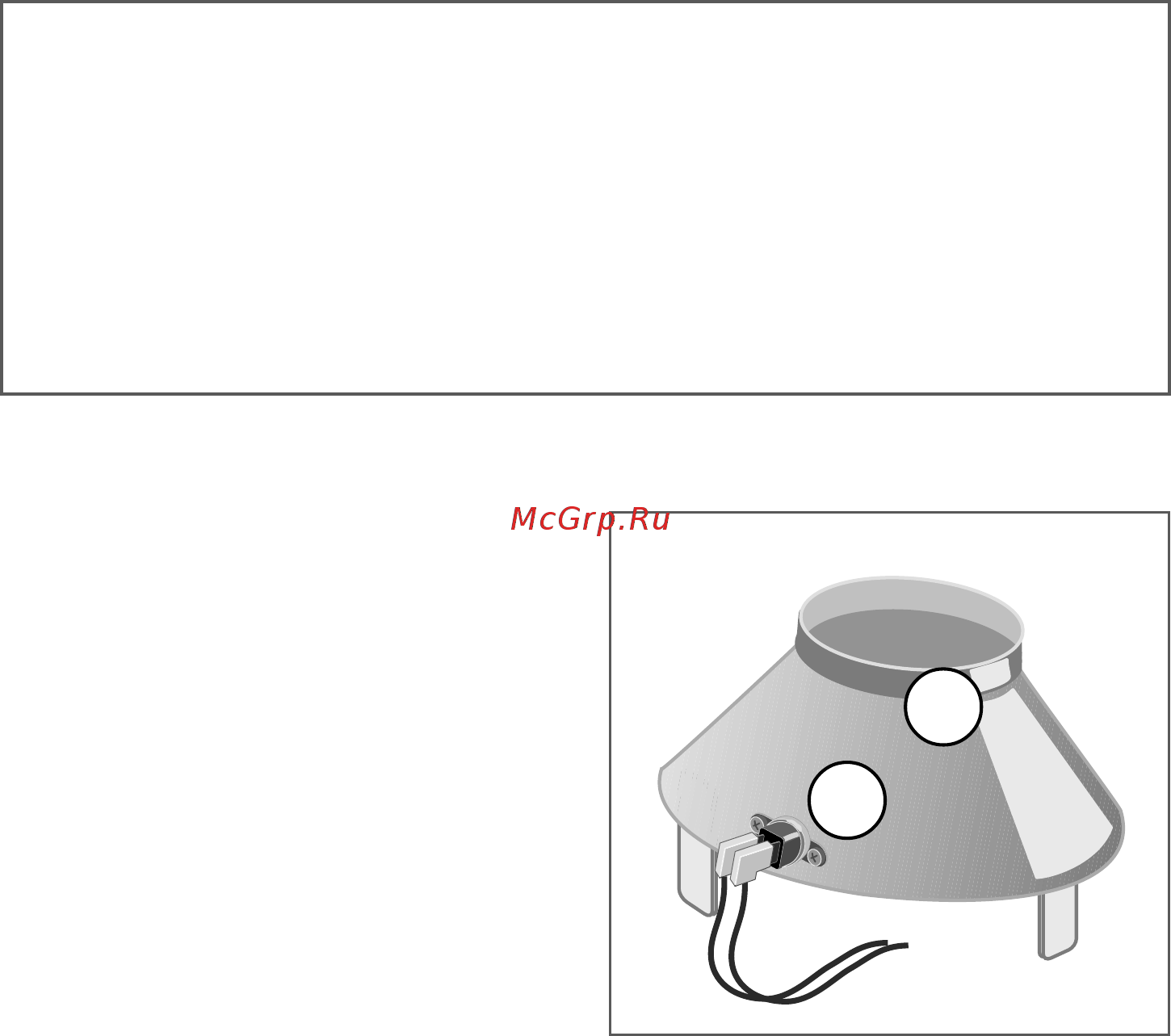

Это устройство представляет собой термостат (А), настроенный на температуру 90±3°С для
модели емкостью 50 литров и 100±3°С для остальных моделей (переходное сопротивление
контактов менее 10 мΩ). Устройство устанавливается на нижней кромке вытяжного колпака (
С)
и соединяется с отсекающим элементом газового клапана.
Это устройство входит в комплект вытяжного колпака, поставляемого вместе с водонагревателем.
Категорически воспрещается демонтировать это устройство, так как при
этом в случае неправильного функционирования системы удаления
продуктов сгорания, представляющие серьезную опасность для людей,
в частности, окись углерода, будут поступать в помещение.
По тем же причинам в случае неисправности предохранительного
устройства ремонт должен осуществляться только квалифицированным
техником с использованием только оригинальных запасных частей
.
Особое внимание следует обратить на правильное расположение
элементов устройства.
При срабатывании предохранительного
устройства прибор может быть снова
включен по истечении 3-5 мин обычным
включением, описанным в настоящем
руководстве.
При повторных срабатываниях
предохранительного устройства не
следует снова пытаться включать
водонагреватель. Необходимо вызвать
квалифицированного техника для
установления и устранения причины
неисправности.
C
A
