15
ВНИМАНИЕ
Возможно, что в результате
регулировки горелка изменит
свое первоначальное положение.
Проверьте ее центровку: ее ось должна
совпадать с осями дымоходной трубы
и камеры сгорания.
S
11
13
14
12
РЕГУЛИРОВКА

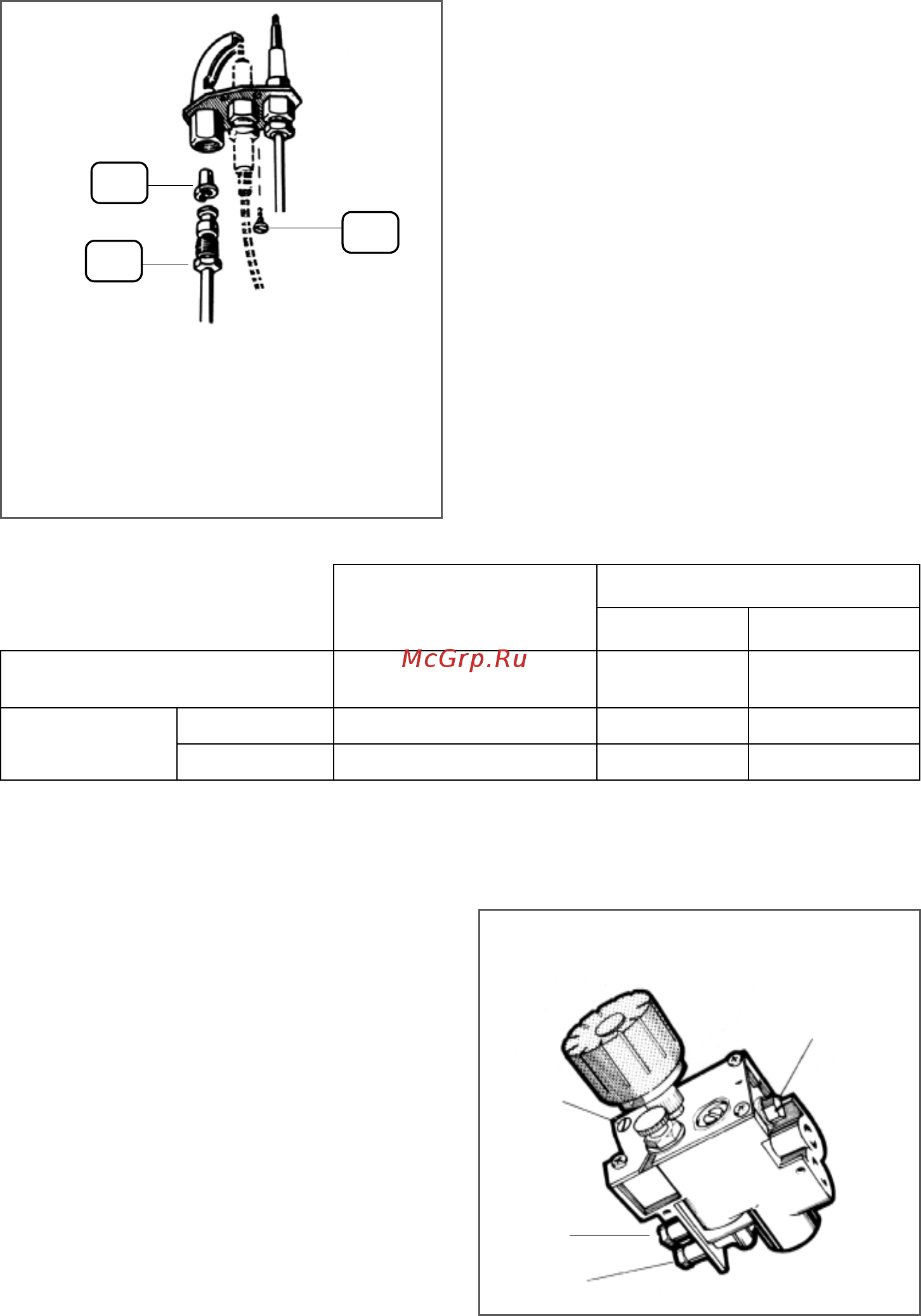

6.1. Регулировка запальника (клапан
модели EUROSIT)
Регулировка производится вращением винта
12 (см. рис. S). Пламя запальника должно
иметь высоту приблизительно 2-3 см и
окружать верхнюю часть термопары.
6.2. Давление газа на входе (штуцер 11) и
Давление газа на горелке (штуцер 12)
Давление газа на входе
Давление газа на горелке
под. 50 мод. 80 - 100
Природный газ метан (G20)
7+25мбар 5,5мбар 6,5 мбар
Сжиженный газ
Бутан (GЗО)
З0мба 29,5 мбар 29, мбар
Пропан(G31)
37мбар 36,5 мбар 36,5 мбар
Давление газа на горелке регулируется винтом 13
3
4
2
а) вывинтить винт 2
b) вывинтить штуцер 4
с) вытянуть трубку наружу
d) заменить форсунку 3 на новую
е) вставить и затянуть штуцер 4
f) затянуть винт 2
O
