3. ПОДСОЕДИНЕНИЕ К ГАЗОВОЙ СЕТИ
4. ПОДСОЕДИНЕНИЕ К ДЫМОХОДУ
3.1. Подключение газового трубопровода
к клапану производится при помощи
трубы с трубной резьбой 1/2”.
3.2. Перед газовым узлом необходимо
установить запорный кран.
3.3 Подключение к газовой сети должно
быть выполнено жесткими трубами
(сталь, медь). Применение для
этих целей термопластичных или
резино технических материалов не
допускается.
3.4 После снятия крышки и подсоединения
к газовой
сети необходимо
проверить герметичность газовых
соединений мыльным раствором.
Нельзя производить испытания на
герметичность пламенем.
4.1. Для отвода отходящих газов
необходимо в обязательном порядке
наличие дымохода. Минимально
допустимый диаметр дымоходной
трубы, монтируемой на вытяжном
колпаке прибора, должен быть равен
величине “Н”, указанной в таблице
габаритных размеров (стр. 4), а также
соответствовать требованиям СНиП
РФ
2.04.08-87 (приложение 6).
4.2 Необходимо, чтобы дымоход имел
хорошую тягу.
4.3 Дымоход не должен иметь
горизонтальных участков большой
длины, обратных уклонов и сужений, так
как это может быть причиной плохого
дымоудаления.
4.4 В том случае, если труба дымохода
проходит через холодные
неотапливаемые помещения,
рекомендуется предусмотреть его
теплоизоляцию во избежание появления
конденсата.
4.5 Категорически
воспрещается
снимать, модифицировать или заменять
вытяжной колпак, поскольку он является
неотъемлемой частью системы
сгорания газового водонагревателя.
4.6 Ответственность за правильную
установку дымоотводной трубы несет
техник-установщик.

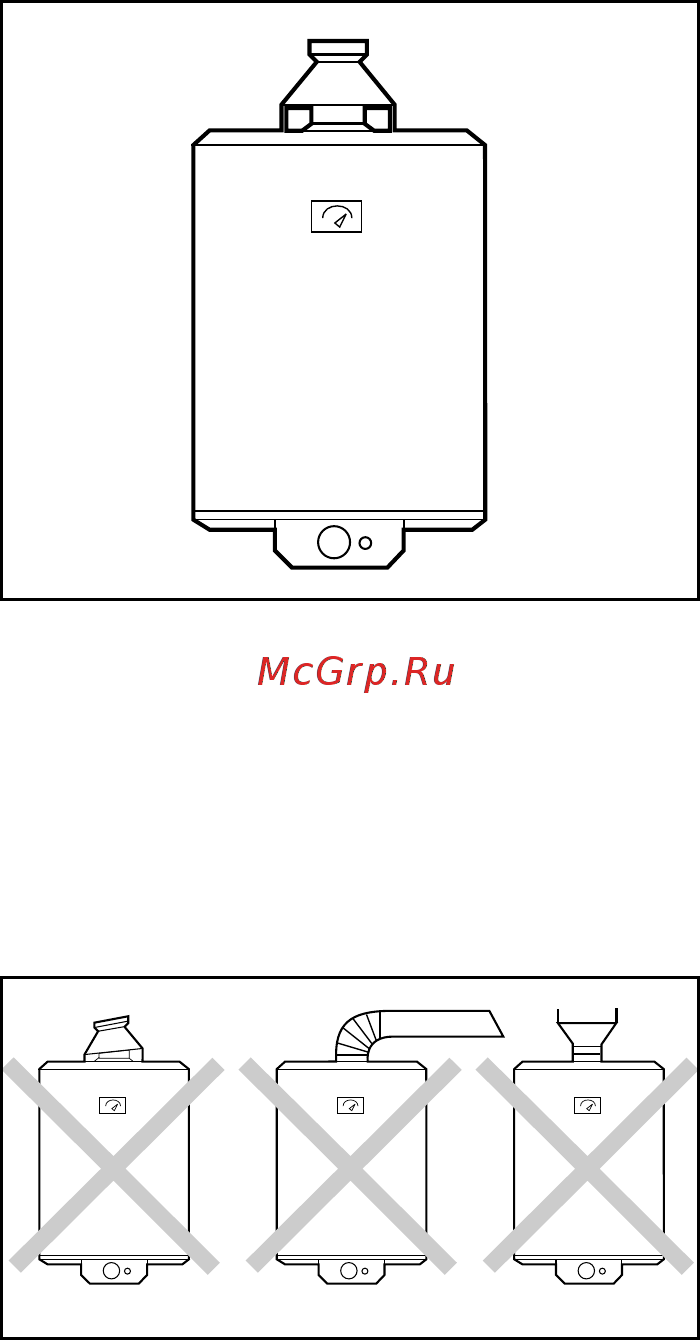

Для нормальной работы газового аппарата
необходимо обеспечить правильную
установку вытяжного колпака, как указано
на рисунке. Категорически запрещается
применение других способов установки,
например таких, как указано
на нижних
рисунках.
ВНИМАНИЕ
