16
P
Q
1
2
3
4
5
6
7
1
R
1
1
2
3
4
5
6
7
P
1

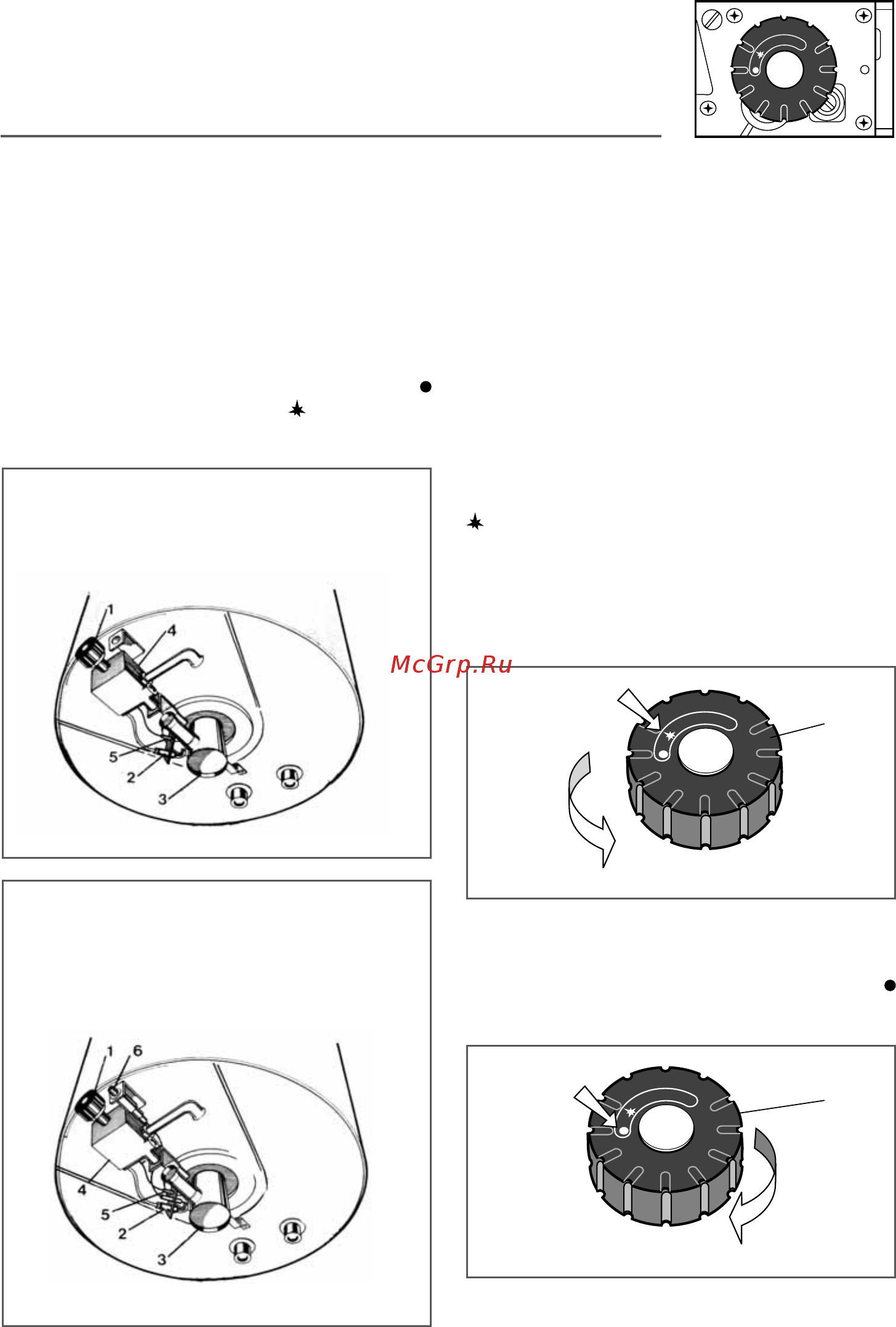

ИНСТРУКЦИИ ПО ВКЛЮЧЕНИЮ И
ВЫКЛЮЧЕНИЮ ГАЗОВОГО
ВОДОНАГРЕВАТЕЛЯ С ГАЗОВЫМ КЛАПАНОМ
модели EUROSIT
ВКЛЮЧЕНИЕ
Обратите внимание: перед первым
включением горелки необходимо
проверить правильность установки
газовой группы и отсутствие
повреждений.
7.1. (рисунки Р-Р1-Q)
Повернуть ручку (1) из положения
(“выключено”) в положение
(“запальник
включен”).
7.2. Утопить и не отпускать приблизительно
20 сек ручку (1), зажечь запальник (2) от
какого-либо пламени или при помощи
кнопки пьезоэлектрического зажигания.
Если после отпускания ручки пламя
запальника гаснет, то следует повторить
указанную операцию в течение более
длительного времени, необходимого
для устойчивого горения запальника (2).
Увеличение времени зажигания может
быть связано
с выходом воздуха из
газового трубопровода.
7.3. Повернуть ручку (1) из положения
(“запальник включен”) в положение,
соответствующее требуемой температуре
(риска 1 соответствует температуре
примерно 35°С, риска 7 — температуре
примерно 70°С). (см. рис. Q)
1. ручка
управления;
2. запальник;
3. основная
горелка;
4. управляющий
газовый клапан
5. термопара
1. ручка
управления;
2. запальник;
3. основная
горелка;
ВЫКЛЮЧЕНИЕ (рис. R).
Повернуть ручку 1 в положение
(“выключено”).
1
2
3
4
5
6
7
4. управляющий
газовый клапан;
5. термопара;
б. пьезоэлектрическое
зажигание
