20

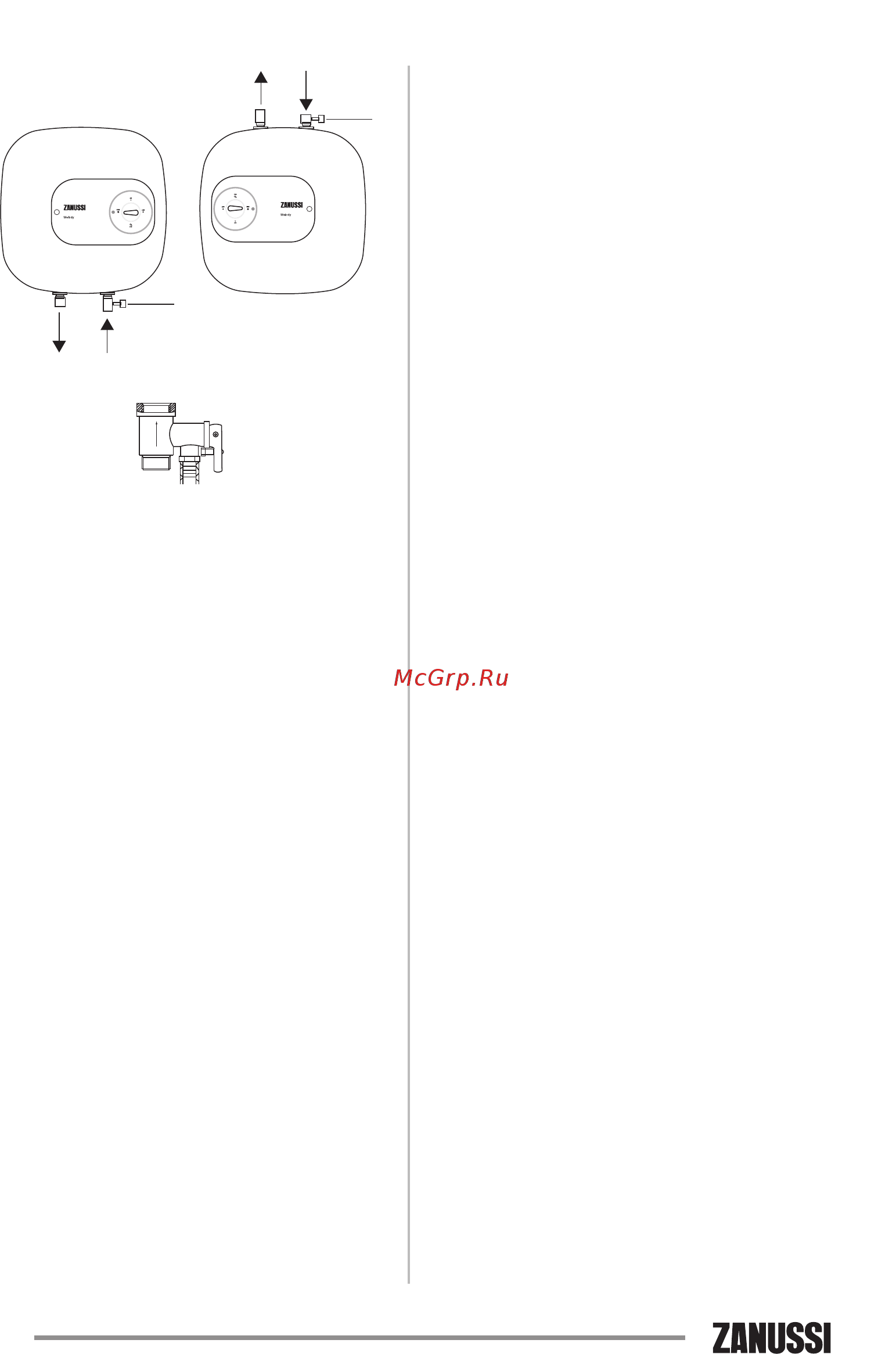

Мал. 5
6. На отвір випуску тиску в запобіжному кла-
пані потрібно встановити дренажну трубку
і вивести її в каналізацію на випадок зливу
води. Дренажна трубка, поєднана з отво-
ром випуску тиску, має бути спрямована
донизу.
7. Так як температура води всередині водона-
грівача може досягати 75 °С, гаряча вода
не повинна потрапляти на тіло людини. Для
уникнення опіків ви можете регулювати
температуру води за допомогою крана змі-
шувача.
8. Злити воду з водонагрівача можна за допо-
могою зворотного запобіжного клапана,
перекривши при цьому подачу холодної
води у водонагрівач і відкривши дренажну
ручку на запобіжному клапані. При цьому
злив води з водонагрівача повинен здійс-
нюватися через дренажний отвір в клапані
в систему відведення каналізації (при зливі
води відкрийте на змішувачі кран гарячої
води для випуску повітря).
9. У разі виходу з ладу гнучкого шнура елек-
тричного живлення слід замінити його на
аналогічний, що поставляється виробни-
ком. Заміну повинні здійснювати досвідчені
фахівці з технічного обслуговування.
10. У разі пошкодження однієї з деталей водо-
нагрівача необхідно зв'язатися з фахівцями
з технічного обслуговування для здійснен-
ня ремонту. Слід використовувати тільки
запасні деталі, що поставляються виробни-
ком.
1
1
Горяча
вода
Горяча
вода
Холодна
вода
Холодна
вода
11. Данний пристрій не призначений для
використання людьми (включаючи дітей) з
обмеженими фізичними або розумовими
здібностями і недоліком навичок або знань,
за винятком випадків показу або правиль-
ного інструктування людиною, що несе від-
повідальність за їх безпеку.
12. Не залишайте водонагрівач, наповнений
водою, без харчування і нагрівання води
в приміщенні, де температура може бути
нижче 0 °С.
13. При тривалій відсутності вимикайте водона-
грівач і відключайте його від електромережі,
вийнявши вилку з розетки.
