Zanussi Melody O ZWH/S 15 [4/32] Панель управления
![Zanussi Melody O ZWH/S 15 [4/32] Панель управления](/views2/1447204/page4/bg4.png)
4
1 — Корпус
2 — Панель управления
3 — Вход холодной воды
4 — Выход горячей воды
5 — Индикатор нагрева (индикатор горит когда
происходит нагрев, когда нагрев отключает-
ся, индикатор гаснет)
1. Автоматический контроль температуры воды:
Открыв кран с горячей водой на смесителе на
выходе водонагревателя, на вход начинает посту-
пать холодная вода, заполняя внутренний бак.
Вода в баке смешивается и ее температура пони-
жается. Датчик термостата реагирует на пони-
жение температуры воды, автоматически вклю-
чается нагревательный элемент (ТЭН) и подо-
гревает воду до заданной ранее температуры.
Когдатемпература достигнет заданной величины,
ТЭН автоматически отключается.
2. Три уровня защиты водонагревателя:
• защита от сухого нагрева;
• защита от перегрева;
• защита от превышающего норму гидравличе-
ского давления.
3. Стальные внутренние резервуары со специ-
альным защитным покрытием выполнены по
передовому методу электростатической сухой
эмалировки.
Свойства эмали:
• повышенная адгезивная способность и высокая
пластичность (закалена при температуре 850 °С);
• расширяется или сжимается при перепадах
температур в той же пропорции, что и стенки
внутреннего бака, не образуя микротрещин, в
которых может возникнуть очаг коррозии.
4. Тепловой нагревательный элемент (ТЭН), наде-
жен и безопасен в эксплуатации, имеет долгий
срок службы.
5. Экономичный режим (Еco) на панели управле-
ния обеспечивает:
• нагрев воды в водонагревателе до комфортной
температуры, около 50-55 °С;
• предотвращает образование накипи;
• увеличивает ресурс работы водонагревателя.
6. Внутренняя теплоизоляция позволяет эффек-
тивно сохранять температуру нагретой воды,
сводит к минимуму теплопотери и снижает энер-
гопотребление водонагревателя.
7. Встроенный температурный регулятор: обеспе-
чивает постоянный и надежный контроль темпе-
ратуры воды в водонагревателе.
8. Диапазон регулировки температуры нагрева
воды от 30 °С до 75 °С. Температура нагрева
регулируется слева направо (по часовой стрелке).
От минимума (low) к экономичному режиму (ECO)
50-55 °С до максимума (high).
9. Простая и удобная эксплуатация и обслужива-
ние водонагревателя.

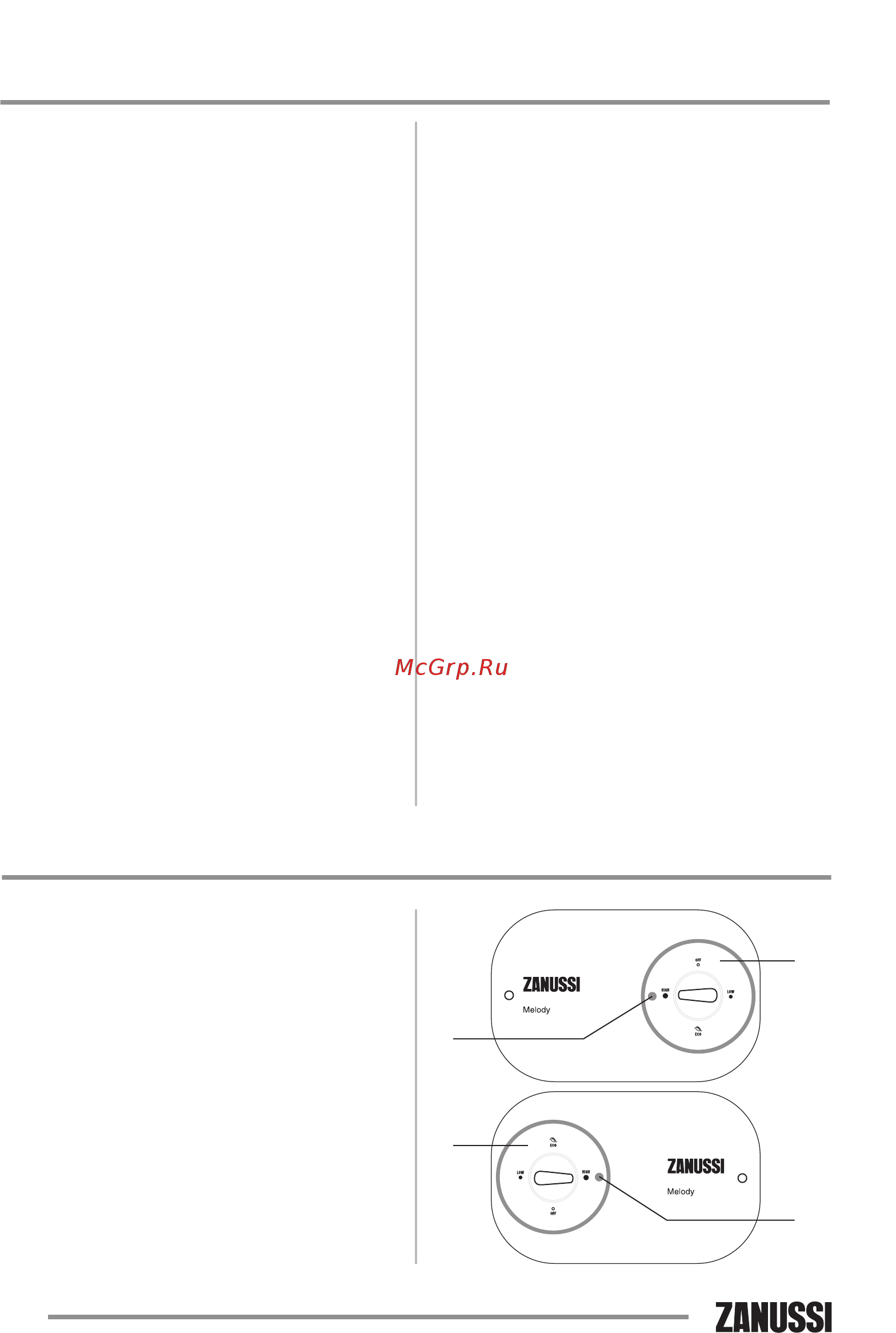

Панель управления
1. Индикатор нагрева
2. Ручка регулировки температуры
off — метка соответствует минимальной темпе-
ратуре воды в водонагревателе (отключе-
ние нагрева).
low — метка соответствует минимальной темпе-
ратуре нагрева воды в водонагревателе
(включение нагрева).
ECO — метка экономичного режима соответ-
ствует температуре нагрева воды в водо-
нагревателе около 50-55 °С.
high — метка справа соответствует максималь-
ной температуре нагрева воды в водона-
гревателе (75 °С).
Краткое описание водонагревателя
1
1
2
2
Содержание
