5
Монтаж водонагревателя
Подключение к водопроводу
Примечание:
Удостоверьтесь, что для установки элек-
трического водонагревателя используются
оригинальные детали, предоставленные
производителем, которые могут выдержать
вес наполненного водой водонагревателя. Не
устанавливайте водонагреватель на крепление,
пока не убедитесь, что крепление установлено
надежно. В противном случае, электрический
водонагреватель может упасть со стены, что
приведет к его повреждению или может стать
причиной серьезных травм. При выборе мест
под отверстия для крепежных болтов удосто-
верьтесь, что с обеих сторон от стен ванной
комнаты или другого помещения до корпуса
водонагревателя имеется зазор не менее 0,2 м,
а со стороны подключения труб не менее 0,5м,
для облегчения доступа при проведении техни-
ческого обслуживания в случае необходимости.
В случае если в водонагреватель поступает вода
напрямую из скважин, колодцев или водонапор-
ных башен, для эксплуатации водонагревателя
обязательно нужно использовать фильтр грубой
очистки, для поступающей в водонагреватель,
холодной воды.
Фильтр грубой очистки можно приобрести в
специализированных магазинах.
Если фильтр грубой очистки не установлен, гаран-
тия на изделие не распространяется.
Электрический водонагреватель следует устанавли-
вать на твердую вертикальную поверхность (стену).
После выбора места монтажа определите место под
два крепежных болта с крюками (в зависимости от
спецификаций выбранного изделия). Проделайте в
стене два отверстия необходимой глубины, соот
-
ветствующие размеру крепежных болтов, вставьте
винты, поверните крюк вверх, плотно затяните
гайки, а затем установите на него электрический
водонагреватель. Если в комплекте есть монтажная
планка, установите ее в соответствии с выше изло-
женными требованиями, и навесьте водонагрева-
тель на планку (см. рис. 2)
.
Если ванная комната слишком мала для установ-
ки водонагревателя, он может быть установлен в
любом другом помещении, защищенном от попа-
дания прямых солнечных лучей и дождя. Однако
для сокращения тепловых потерь в трубопрово-
де водонагреватель следует устанавливать как
можно ближе к месту использования воды.

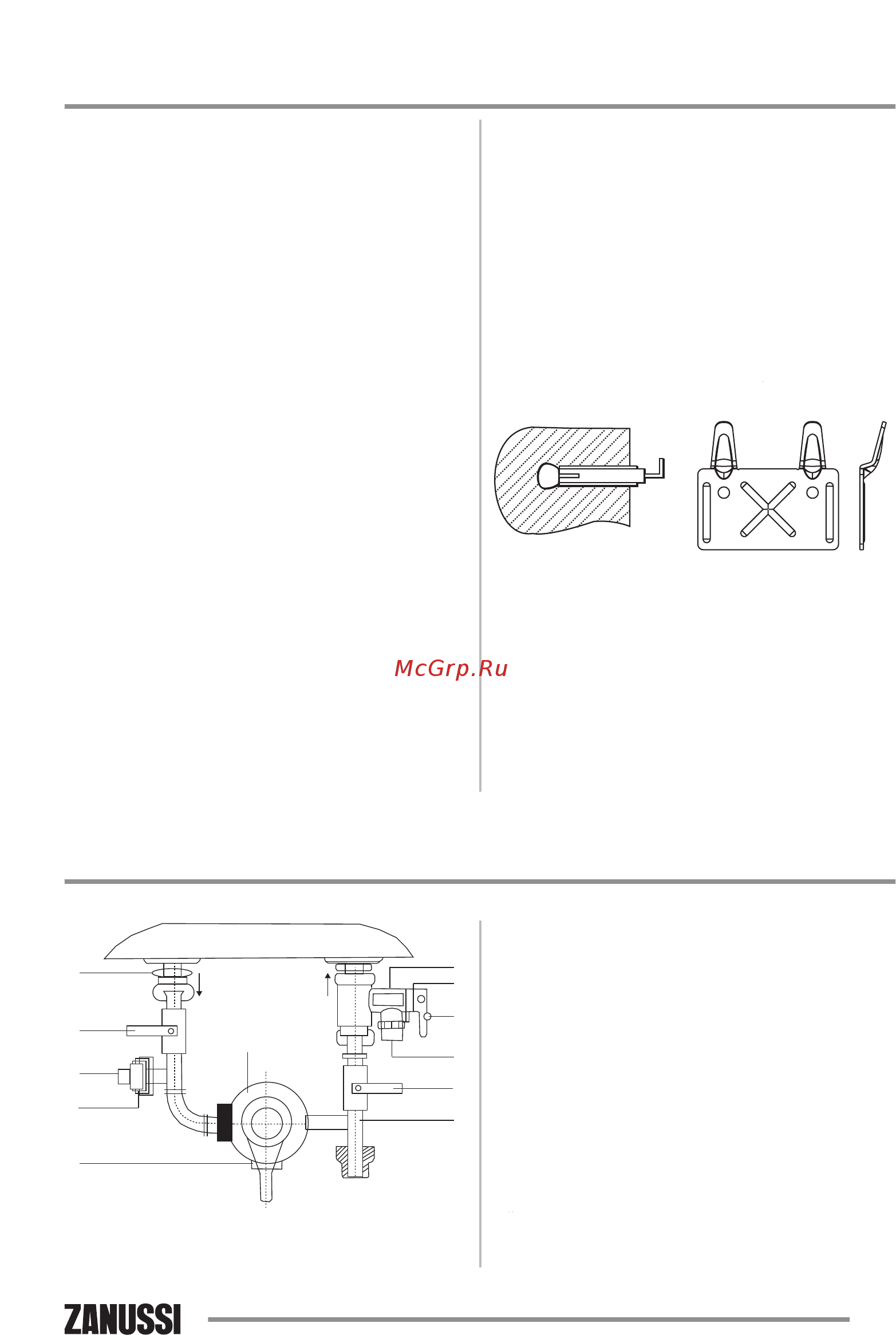

Рис. 3
1 Сливной предохранительный клапан.
2 Ручка слива.
3 Винт фиксации ручки слива.
4 Отверстие для сброса давления воды (под-
ключения дренажной трубки).
5 Тройник подсоединения холодной воды в бак
и смесительный узел.
6 Подключение душа и/или смесителей.
7 Тройник горячей воды (для подключения сле-
дующей точки водоразбора).
8 Заглушка трубы*.
9 Патрубок вывода горячей воды.
10 Смеситель/душ.
11 Кран на выходе горячей воды.
12 Кран на входе холодной воды.
Крепежный анкер для
монтажа
Монтажная планка
Рис. 2
Водонагреватель
1
Горячая
вода
Холодная
вода
G1/2”
G1/2”
2
3
4
5
9
8
11
7
6
10
12
